GD8922热电偶、毫伏信号输入隔离器（二入二出）

  一、 te性
      ● 热电偶温度变送隔li输出。
      ● 化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
      ● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。
      ● 带有工作电源指示灯。
      ● 双通道，二入二出，输入回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8922热电偶或毫伏信号输入隔离器， 是以两路du立通道将现场的热电偶或毫伏信号经本隔离器转换，以两 路du立通道输出直流信号至控制系统或其它仪表。
      ②化的热电偶信号隔离器。可通过计算机对热电偶类型和量程范围进行组态设定。
      ③本 隔离式安全栅需要du立供电，供电电源－输入回路－输出回路之间电磁隔li。
三、技shu规格

● 产品型号：GD8922      型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）  ● 工作电源      电源接线：du立的接线端子 13－，14＋，可带电拔插      电源电压：20~35VDC      电流损耗：24VDC时，＜70mA      电源指示：得电时 LED 灯亮：绿色 ● 输入回路      两路通道隔li输入      di一路输入通道：端子1、2、3接热电偶；1和2短接Cu50      第二路输入通道：端子4、5、6接热电偶；4和5  短接Cu50      输入热电偶类型：K；E；S；B；R；T；N；W；J；等各型热电偶      可选输入毫伏信号：－5～60mV；或指定毫伏电压量程 ● 输出回路      两路通道隔li输出      di一路输出通道：端子10、11、12接线(参见端子接线图)      第二路输出通道：端子7、8、9接线（参见端子接线图）      输出电流：4～20mA；0～20mA；或指定电流量程      电流输出时允许外接负载：0～550Ω（4～20mA，0～20mA 输出时）      输出电压：1～5V；0～5V；0～10V；或指定电压量程      电压输出阻抗：内置输出电阻250Ω      纹波（Vp-p）：＜10mV

● 性能指标      标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS）      温度漂移：±0.015%/℃      响应时间：≤1s（0  → 90%）      稳定时间：≤3s      电源电压变动影响：±0.1%（允许电压范围）      负载电阻变化影响：±0.1%/250Ω      温度补偿范围：－5～60℃      冷端温度补偿误差：每20℃误差1℃       通道隔li：输入－输出－电源之间隔li      绝缘电阻：≥100MΩ/500VDC（AC）       隔li能力：1500VAC/1分钟50Hz      抗电磁兼容性：符合 IEC 61000  相关抗电磁标准 ● 环境参数      工作温度：0～＋60℃      储运温度：－20～＋80℃      环境湿度：5～＋95％RH  （无冷凝） ● 结构及外形尺寸      结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子      外形尺寸：W 16×H116×D110（mm） ，参见外形尺寸图      整机重量：约120g

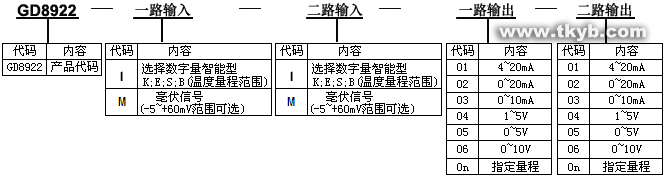

四、型号选择

　　◆热电偶类型及量程表

热电偶类型		温度范围（℃）	zui小量程（℃）
热 电 偶	K	0~1300	120
	E	0~1000	80
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	0~2300	340
	J	0~1200	100
毫伏信号		-5~60mV	5mV

订货须知
  1. 参照选型举例，正确规范书写订货型号代码。
  2. 若不选择代码，则被认同是下列举例 1  的订货组合方式举例 1
     举例 1        输      入：1路  、2路  K  0～1300℃ / 输出：1路、2 路 4～20mA
                   订货代码为：GD8922-2FK-01-01   （K  0～1300℃）
     举例 2（可组态）
                   输      入：1路、2路 K  0～1300℃
                   输      出：1路、2路  4～20mA
                   订货代码为：GD8922-2IK-01-01    （K  0～1300℃）
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

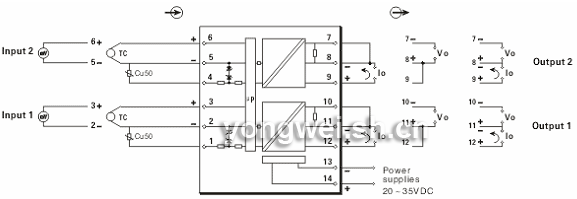

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
