GD8074热电偶或毫伏信号输入隔离器(一入一出)

一、 te性
     ● 热电偶温度变送隔li输出。
     ● 化,可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。
     ● 模块化表芯设计,无需零点和满度调节,自动动态校准零点、温度飘移自动补偿。
     ● 带有工作电源指示灯。
     ● 单通道,一路输入一路输出,输入回路短路保护。
     ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
     ① GD8074热电偶或毫伏信号输入隔离器,是将现场的热电偶或毫伏信号隔li转换成直流信号输出至控制系统或其它仪表。化的热电偶信号隔离器。可对热电偶类型和量程范围进行组态社定。
     ②本隔离器需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
● 产品型号:GD8074
● 型号规格(代码)
       代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
●工作电源
     电源接线: du立的接线端子 13-,14+,可带电拔插
     电源电压:20~35VDC
     电流损耗:24VDC时,<60mA
     电源指示:得电时 LED  灯亮:绿色
● 输入回路
     输入通道:端子 1、2、3  接热电偶; 1和 2短接 Cu50
     输入热电偶类型:K;E;S;B;R;T;N;W;J;等各型热电偶
     可选输入毫伏信号:-5~60mV;或指定毫伏电压量程
● 输出回路
     输出通道:端子 10、11、12 接线 (参见端子接线图)
     输出电流:4~20mA;0~20mA;或指定电流量程
     电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
     输出电压:1~5V;0~5V;0~10V;或指定电压量程
     电压输出阻抗:内置输出电阻 250Ω
     纹波(Vp-p):<10mV
● 性能指标
     标准精度:±0.2%FS(测量范围3~5mV时,精度为±0.3%FS)
     温度漂移:±0.015%/℃
     响应时间:≤1s(0  → 90%)
     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:±0.1%/250&#8486
     温度补偿范围:-5~60℃
     冷端温度补偿误差:每 20℃误差 1℃
     通道隔li:输入-输出-电源之间隔li
     绝缘电阻:≥100MΩ/500V DC(AC)
     隔li能力: 1500VAC/1 分钟  50Hz
     抗电磁兼容性:符合 IEC 61000  相关抗电磁标准
● 环境参数
     工作温度:0~+60℃
     储运温度:-20~+80℃
     环境湿度:5~+95%RH  (无冷凝)
● 结构及外形尺寸
     结构:卡装式;模块化表芯;ABS  材质机壳;拔插式端子
     外形尺寸:W 16×H116×D110(mm) ,参见外形尺寸图
     整机重量:约110g
四、型号选择

   ◆热电偶类型及量程表

热电偶类型

温度范围(℃)

zui小量程(℃)



K

0~1300

120

E

0~1000

80

S

0~1600

580

B

400~1800

1000

R

0~1600

850

T

-200~400

120

N

0~1200

180

W

0~2300

340

J

0~1200

100

毫伏信号

-5~60mV

5mV

订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列   举例 1  的订货组合方式。
     举例 1        输      入:K  0~1300℃ / 输出: 4~20mA
                   订货代码为:GD8074-FK-01  (K  0~1300℃)
     举例 2        输      入: K  0~1300℃ / 输出:1~5V
                   订货代码为:GD8074-FK-04   (K  0~1300℃)
     举例 3(可组态)
                   输      入: E   0~1000℃ / 输出: 0~20mA
                   订货代码为:GD8074-IE-02   (E   0~1000℃)
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备:二线制或三线制非变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

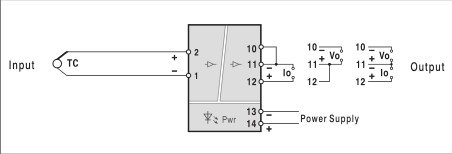

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
