GD8057直流信号输入隔离器(输出回路供电 一入二出)
一、 te性
● 现场设备的直流信号输入。
● 标准模拟信号电隔li。
● 信号传送隔li输出 4~20mA。
● 输出回路供电 12~35V。
● 具备du立供电方式和输出回路供电接口要求。
● 模块化表芯设计,无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道,一入输入,隔li分配成两路输出,输入回路短路保护。
● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8057直流信号输入隔离器(输出回路供电),将多种输入的直流信号经隔li限能处理,转换并分配成两路直流信号输出至控制系统或其它单元组合仪表。主要用于既要保持du立供电型的优越性能,又能满足具有输出回路供电功能的DCS、PLC 系统。
②本隔离器具备du立供电方式和输出回路供电接口要求,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
● 产品型号:GD8057
型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱) 。
●工作电源
电源接线:du立的接线端子 13-,14+,可带电拔插
电源电压:20~35VDC
电流损耗:24VDC时,<25mA
电源指示:得电时 LED 灯亮:绿色
● 输入回路
输入通道:端子 1-,2+ 接线 (参见端子接线图)
电流信号:4~20mA;0~20mA;或指定电流量程
电压信号:1~5V;0~5V;0~10V;或指定电压量程
输入阻抗:内置输入电阻50Ω
● 输出回路
两路通道隔li输出
di一路输出通道:端子 11-,12+接线(参见端子接线图)
第二路输出通道: 端子 8-,9+接线(参见端子接线图)
输出电流(Io):4~20mA
输出回路供电电压 :(Uo):12~35V
电压跌落(Ud):5V
电流输出时允许负载:RL≤(Uo-Ud)/Io
纹波(Vp-p): <10mV |
● 性能指标
标准精度:±0.1%FS
温度漂移:±0.015%/℃
响应时间:≤1s(0 → 90%)
稳定时间:≤3s
电源电压变动影响:±0.1%(允许电压范围)
负载电阻变化影响:±0.1%/250Ω
通道隔li:输入-输出-电源之间隔li
绝缘电阻: ≥100MΩ/500V DC(AC)
隔li能力: 1500VAC/1 分钟50Hz
抗电磁兼容性:符合IEC 61000相关抗电磁标准
● 环境参数
工作温度:0~+60℃
储运温度:-20~+80℃
环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
结构:卡装式;模块化表芯;ABS 材质机壳;拔插式端子
外形尺寸:W 16×H116×D110(mm) ,参见外形尺寸图
整机重量:约115g |

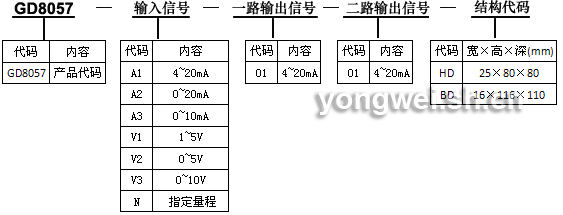

四、型号选择
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列 举例 1 的订货组合方式。
举例1 输 入:4~20mA
输 出:1路4~20mA;2路4~20mA
订货代码为:GD8057-A1-01-01
举例2 输 入:0~10V
输 出:1路4~20mA;2路4~20mA
订货代码为:GD8057-V3-01-01
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
2.连接至现场的设备:二线制或三线制非变送器有源电信号。
3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)

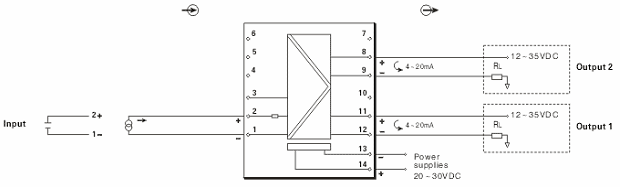

六、端子接线图
● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm
2的多束或单股电缆。
