GD8056直流输入信号隔离器(输出回路供电 一入一出)

一、 te性
     ● 现场设备的直流信号输入。
     ● 标准模拟信号电隔li。
     ● 信号传送隔li输出 4～20mA。
     ● 输出回路供电 12～35V。
     ● 具备du立供电方式和输出回路供电接口要求。
     ● 模块化表芯设计，无需零点和满度调节。
     ● 带有工作电源指示灯。
     ● 单通道，一入一出，输入回路过流保护。
     ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
     ①GD8056直流信号输入隔离器（输出回路供电），将多种输入的直流信号经隔li限能处理，转换成所需的直流信号输出至控制系统或其它单元组合仪表。主要用于既要保持du立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC 系统。
     ②本隔离器具备du立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔li。
三、技shu规格

● 产品型号： GD8056    型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） ● 工作电源    电源接线：du立的接线端子 13－，14＋，可带电拔插    电源电压：20~35VDC    电流损耗：24VDC时，＜25mA    电源指示：得电时 LED  灯亮：绿色 ● 输入回路    输入通道：端子 1－，2＋  接线  （参见端子接线图）     电流信号：4～20mA；0～20mA；或指定电流量程    电压信号：1～5V；0～5V；0～10V；或指定电压量    输入阻抗：内置输入电阻50Ω ● 输出回路    输出通道：端子 11－，12＋接线  （参见端子接线图）    输出电流（Io）：4～20mA    输出回路供电电压 （Uo）：12～35V    电压跌落（Ud）：5V    电流输出时允许负载：RL≤（Uo-Ud）/Io    纹波（Vp-p）：＜10mV

● 性能指标     标准精度：±0.1%FS     温度漂移：±0.015%/℃     响应时间：≤1s（0  → 90%）     稳定时间：≤3s     电源电压变动影响：±0.1%（允许电压范围）      负载电阻变化影响：±0.1%/250Ω     通道隔li：输入－输出－电源之间隔li     绝缘电阻：≥100MΩ/500V DC（AC）     隔li能力：1500VAC/1 分钟  50Hz     抗电磁兼容性：符合 IEC 61000  相关抗电磁标准 ● 环境参数     工作温度：0～＋60℃     储运温度：－20～＋80℃     环境湿度：5～＋95％RH（无冷凝） ● 结构及外形尺寸     结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子     外形尺寸：W 16×H116×D110（mm），参见外形尺寸图     整机重量：约110g

四、型号选择

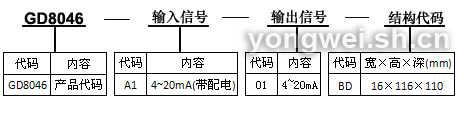

订货须知
  1. 参照选型举例，正确规范书写订货型号代码。
  2. 若不选择代码，则被认同是下列   举例 1  的订货组合方式。
        举例1    输      入：4～20mA
                 输      出：4～20mA
                 订货代码为：GD8056-A1-01
       举例2     输      入：0～10V
                 输      出：4～20mA
                 订货代码为：GD8056-V3-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

　　●  外形尺寸
        宽（厚）×  高  ×  深＝16×116×110（mm）

六、端子接线图

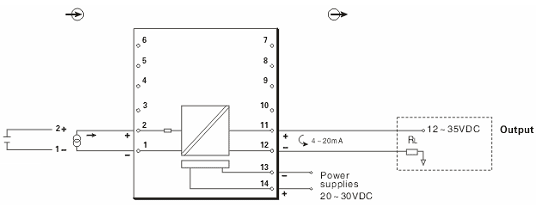

    ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
