GD8055直流信号输入隔离器(一入三出)
一、 te性
● 将现场设备的直流信号输入。
● 标准模拟信号电隔li。
● 线性化转换输出,可选择4~20mA或1~5V信号,以及其它所需的直流信号。
● 模块化表芯设计无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道,一路输入,分配隔li成三路输出,输入回路短路保护。
● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8055直流信号输入隔离器,将多种输入的直流信号经隔li限能处理,转换分配成三路成标准过程信号输出至控制系统或其它仪表。
②本隔离器需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
● 产品型号:GD8055
型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)
● 工作电源
电源接线:du立的接线端子 13-,14+,可带电拔插
电源电压:20~35VDC
电流损耗:24VDC时,<50mA
电源指示:得电时 LED 灯亮:绿色
● 输入回路
输入通道:端子 1-,2+ 接线 (参见端子接线图)
电流信号:4~20mA;0~20mA;或指定电流量程
电压信号:1~5V;0~5V;0~10V;或指定电压量程
输入阻抗:内置输入电阻 50Ω
● 输出回路
两路通道隔li输出
di一路输出通道:端子10,11,12接线(参见端子接线图)
第二路输出通道:端子7,8,9 接线 (参见端子接线图)
第三路输出通道:端子4,5,6 接线 (参见端子接线图)
输出电流:4~20mA;0~20mA;或指定电流量程
电流输出时允许负载:0~550Ω(4~20mA,0~20mA输出时)
输出电压:1~5V;0~5V;0~10V;或指定电压量程
电压输出阻抗:内置输出电阻250Ω
纹波(Vp-p):<10mV |
● 性能指标
标准精度:±0.1%FS
温度漂移:±0.015%/℃
响应时间:≤1s(0 → 90%)
稳定时间:≤3s
电源电压变动影响:±0.1%(允许电压范围)
负载电阻变化影响:±0.1%/250Ω
通道隔li:输入-输出1-输出2-电源之间隔li
绝缘电阻:≥100MΩ/500V DC(AC)
隔li能力:1500VAC/1 分钟 50Hz
抗电磁兼容性:符合IEC 61000 相关抗电磁标准
● 环境参数
工作温度:0~+60℃
储运温度:-20~+80℃
环境湿度:5~+95%RH (无冷凝)
● 结构及外形尺寸
结构:卡装式;模块化表芯;ABS 材质机壳;拔插式端子
外形尺寸:W 16×H116×D110(mm) ,参见外形尺寸图
整机重量:约120g |

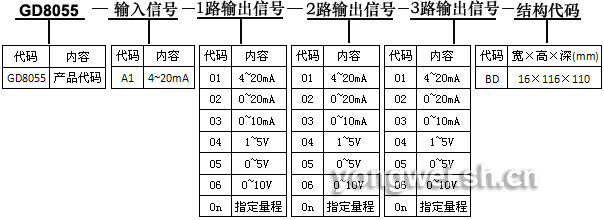

四、型号选择
订货须知:
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列 举例 1 的订货组合方式。
3. 在di一输出通道、第二输出通道、第三输出通道中选择电流或 电压输出时,因许负载电阻的关系,请将电流输出设定为di一 路通道输出。
举例1 输 入:4~20mA
输 出:1路 4~20mA;2 路 4~20mA
订货代码为:GD8055-A1-01-01-BD
举例2 输 入:4~20mA
输 出:1路 4~20mA;2路 1~5V
订货代码为:GD8055-A1-01-04-BD
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
2.连接至现场的设备:二线制或三线制非变送器有源电信号。
3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)

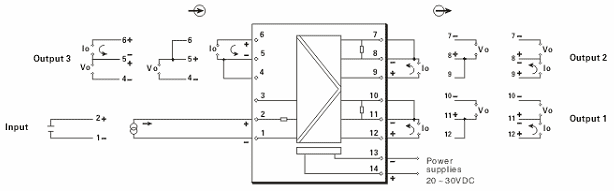

六、端子接线图
● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm
2的多束或单股电缆。
