GD8902-EX二线制变送器电流信号配电隔离安全栅(支持HART通讯协议/单通道二入二出)

一、描述
  ①GD8902-EX信号输入(HART)隔离式安全栅,二线制变送器电流信号配电隔离安全栅对连接到危险现场的二线制智能变送器提供隔离的电源电压,并将变送器产生的4~20mA 信号隔离转换后传送至安全区控制系统或其它智能仪表。
  ②该产品支持 HART 数字信号双向通讯。
  ②该隔离安全栅采用独立的直流电源供电,供电电源-输入-输出之间隔离。
二、特性
  ● 给现场二线制变送器配电
  ● 二线制变送器信号 4~20mA隔离传输, 双路输入,双路输出
  ● 支持HART通讯协议通过
  ● 配合DCS/PLC等控制系统或其它单元组合仪表应用。
  ● 连接至控制系统:各款 DCS/PLC 的AI卡,接收有源 4~20mA 信号。
  ● 适用于连接的现场设备:二线制智能( HART) 送器。
  ● 设备允许所处危险区域:0区、1区、2区;IIA区、IIB区、IIC区。
  ● 安装与端子接线:35mm标准DIN导轨卡式安装;端子接线采用簧片式压紧连接。
三、技术规格

● 产品型号:GD8902-EX
● 型号规格(代码):
  代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
● 工作电源:
  电源电压:20~30VDC
  余波Wpp:<5%
  电流损耗:约85mA
  电源指示:得电时LED灯亮:绿色
● 输入回路(Exia IIC危险区):
  输入信号:变送器直流电流信号 4~20mA;HART 数字信号
  输入阻抗: 100Ω
  给变送器的配电电压:≥16VDC(供电电源≥22VDC)
  最大输入电流限制:约 24mA
●输出回路(安全区):
  输出信号:4~20mA;HART 数字信号
  输出回路供电电压(Ue):12~35V
  输出纹波: < 10mVp-p
●性能指标:
  标准精度:±0.1%FS
  温度漂移:±0.015%/℃
  响应时间:< 1s(10→ 90%)

  稳定时间:≤3s
  电源电压变动影响:±0.1%(允许电压范围)
  负载电阻变化影响:±0.1%/250Ω
  通道隔离:输入-输出-电源之间隔离
  绝缘电阻:≥100MΩ/500V DC(AC)
  隔离能力:2500VAC/1 分钟50Hz
  安全区与危险区之间间隔离电压:250VAC
  抗电磁兼容性:符合IEC61000相关抗电磁标准
●环境参数
  工作温度:0~+60℃
  储运温度:-20~+80℃
  环境湿度:5~+95%RH(无冷凝)
●结构及外形尺寸:
  结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
  外形尺寸:W16×H116×D110(mm);参见外形尺寸图
  整机重量:约110g
● 安全防爆认证参数:
  整机满足:GB3836.1-2000和GB3836.4-2000标准相关要求
  防爆等级标志:[Exia]IIC
  安全认证参数:Um:250V;Uo:28V;Io:93mA
         Ro:300Ω;Lo:1.5mH;Co:0.083μF

四、型号选择

  订货须知
  1. 参照选型举例,正确规范书写订货型号代码。
  2. 若不选择代码,则被认同是下列举例1的订货组合方式。
  举例1输入:变送器4~20mA (带配电)
  输 出:4~20mA
  订货代码为:GD8902-A-01-EX
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔离转换:信号一入二出。
       2. 适用于连接至现场的设备:二线制或三线制非智能变送器,有源电流信号。
       3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

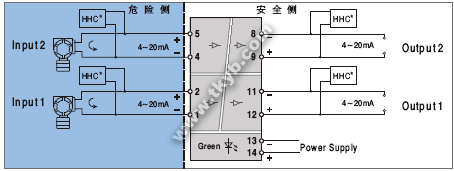

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
