GD8315-Ex直流信号输入报警设定器

●产品型号：GD8315-Ex

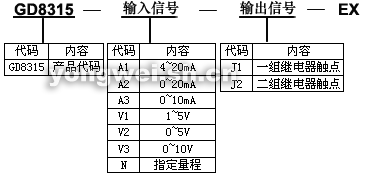

●型号规格（代码）
   代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。
●工作电源

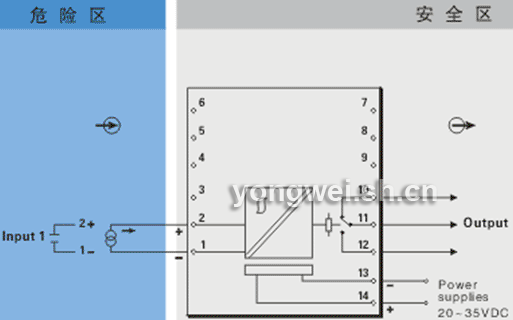

　　电源接线：du立的接线端子13－，14＋，可带电拔插
　　电源电压：20~35VDC
　　余波Wpp：＜5％
　　电流损耗：约60mA
　　电源指示：得电时LED 灯亮；绿色
●输入回路（[Exia]IIC危险区）
　　输入电流：4～20mA；0～20mA；或指定电流
　　输入电压：1～5V；0～5V；0～10V；或指定电压
　　输入阻抗：电流输入时 50Ω；
　　电压输入时 ≥500KΩ
●输出回路（an全区）
　　输出通道：一个继电器带转换触点
●继电器 te性
　　输出继电器开关触点
　　继电器容量：24VDC, 2A (阻性负载)
　　继电器电气寿命：>10万次,
　　响应时间：0~50ms
　　继电器触点可设置为常开或常闭方式，当报警时触点吸合，正常时触点断开。
　　当具备有两组继电器触点输出报警时，用户可设定上限报警 ( 高报 )和下限报警(低报)方式。
　　报警点设定通过电位器旋钮调节
　　H ：设定上限报警（高报） LS：设定下限报警（低报）

　　 回滞：量程的1~1.5%
　　 报警灯指示 (输出报警时)：
　　 OUT1 灯亮, 上限报警（高报）
　　 OUT2 灯亮, 下限报警（低报）
●性能指标
      标准精度：±0.1%FS
      温度漂移：±0.015%/℃
      响应时间：≤1s（0→ 90%）
      稳定时间：≤3s
      通道隔li：输入－输出－电源之间隔li
      绝缘电阻：≥100MΩ/500VDC（AC）
      隔li能力：1500VAC/1分钟50Hz
      an全区与危险之间间隔li电压：250VAC
      抗电磁兼容性：符合IEC61000相关抗电磁标准
●环境参数
      工作温度：0～＋60℃
      储运温度：－20～＋80℃
      环境湿度：5～＋95％RH（无冷凝）
●结构及外形尺寸
      结构：卡装式模块化表芯ABS材质机壳拔插式端子
      外形尺寸：W16×H116×D110（mm），参见外形尺寸图
      整机重量：约110g
●an全防爆认证参数
      整机满足：GB3836.1-2000和GB3836.4-2000标准相关要求
      防爆等ji标志：[Exia]IIC
      an全认证参数： Um = 250VUo = 10.5VIo = 6mA
　　　　　　　　　　 Po = 15.8mWLo =10mHCo = 1.6μF
