GD8024-EX开关量输出隔离式安全栅(一入一出)

一、特性
      ● 开关触点,开集晶体管或逻辑驱动器输入。
      ● 驱动电磁阀、报警器等本安设备,带反相逻辑驱动功能。
      ● 带有工作电源指示灯。输出状态指示灯。
      ● 单通道,一路输入一路输出,本安输入回路[Exia]IIC,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
      ①GD8024-EX开关量输出隔离式安全栅,通过安全区的开关触点式自由电压或逻辑电平信号输入来控制危险区的现场本安设备。适合驱动电磁  阀、报警器、发光二极管(LED)等一些小功率本安设备,或者是其它没有能量储存的简单设备。
      ②本隔离式安全栅需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格

●产品型号:GD8024-EX
●型号规格(代码)
     代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
●工作电源
     电源接线:独立的接线端子13-,14+,可带电拔插
     电源电压:20~35VDC
     余波Wpp:<5%
     电流损耗:约35mA(继电器输出闭合时)
     电源指示:得电时LED灯亮:绿色
●输入回路(安全区)
     输入开关类型:适合开关触点;晶体管或逻辑驱动器
     输入通道:端子11-,12+接线(参见端子接线图)
     电流信号:≤1mA/24V
     开关延时:≤2s
●输出回路(Exia IIC危险区)
     单路通道输出:0~25V逻辑信号
     输出通道端子连接:端子1-、2+ 接线
     输出等效回路图示:

    输出特性曲线图示:

    最小输出电压:45mA时,12V
    最大输出电压:25V
    电流限制:45mA

●输入/输出特性
     如果输入开关闭合,晶体管导通或端子11和12之间电压<1.4V
     如果输入开关断开,晶体管不导通或端子11和12之间电压>4.5V
      输出导通,LED黄色灯亮(反相时,则不导通,LED黄色灯灭);
       输出不导通,LED黄色灯不亮(反相时,则导通,LED黄色灯亮)
●反相设置(用户可选)
●隔离性能
      绝缘电阻:≥100MΩ/500VDC(AC)
      隔离能力:1500VAC/1分钟50Hz
      安全区与危险区之间间隔离电压:250VAC
      抗电磁兼容性:符合IEC61000相关抗电磁标准
●环境参数
      工作温度:0~+60℃
      储运温度:-20~+80℃
      环境湿度:5~+95%RH(无冷凝)
●结构及外形尺寸
      结构:卡装式模块化表芯ABS材质机壳拔插式端子
      外形尺寸: W16×H116×D110(mm),参见外形尺寸图
      整机重量:约110g
●安全防爆认证参数
      整机满足GB3836.1-2000和GB3836.4-2000标准相关要求
     防爆等级标志:[Exia]IIC
     安全认证参数:Um:250V;Uo:25V;Io:147mA
                                 Ro:180Ω;Lo:1.5mH;Co:0.083μF

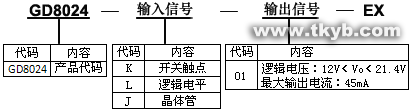

四、型号选择

订货须知:
     1. 参照选型举例,正确规范书写订货型号代码。
     2. 若不选择代码,则被认同是下列   举例 1  的订货组合方式。
          举例 1:   输        入: 开关触点
                            输         出:0~25V 逻辑信号
                            订货代码为:GD8024-K-01-EX
          举例 2:   输         入: 逻辑电平
                            输         出:0~25V逻辑信号
                            订货代码为:GD8024-L-01-EX
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔离转换:信号一入二出。
       2. 适用于连接至现场的设备:二线制或三线制非智能变送器,有源电流信号。
       3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

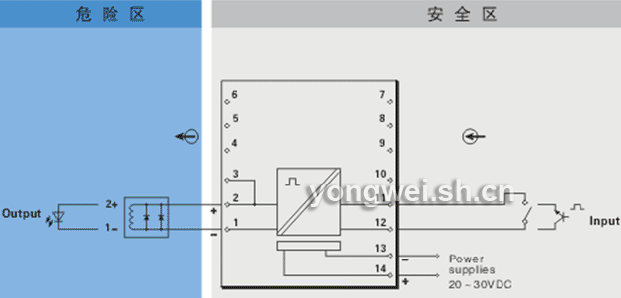

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
