GD8011-EX开关量输入 隔离式安全栅(一入一出)
一、 te性
●开关/NAMUR 接近开关输入。
●继电器转换触点输出,或可选晶体管、TTL电平输出。
●带有线路故障检测和输入输出反相控制功能。
●带有工作电源指示灯。
●单通道,一路输入一路输出,本安输入回路[Exia]IIC,输入回路短路保护。
●即插即拔式接线端子,DIN导轨卡式安装。
二、描述
●适用于安装在爆炸区域的本安型接近开关(符合DIN19234标准的NAMUR接近开关)以及机械触点开关和连接电阻的触点开关。通过隔li, 以继电器触点(或晶体管、电平信号)输出方式传送至an全区的控制系统或其它仪表。
●可选择有线路故障检测功能的开关量隔lian全栅和没有线路故障检测功能的开关量隔lian全栅。
●有输入线路故障检测功能的开关量隔lian全栅,当检测到有线路故障时, 仪表面板上的线路故障指示灯LED亮红色。
(说明: 当用到线路检测功能时,如果需要使用机械触点开关作为输入设备,bixu在输入回路中连接分流电阻,以避免开关量隔lian全栅将机械触点开关正常的通断误当做输入回路的断路或短路故障。)
●当选择没有线路故障检测功能的开关量隔lian全栅, 仪表面板上没有线路故障指示灯。
●采用du立的直流电源供电,供电电源-输入-输出以及各通道之间隔li。
三、技shu规格
● 产品型号:GD8011-EX
● 型号规格(代码): 代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
● 工作电源
电源接线:du立的接线端子13-,14+,可带电拔插
电源电压:~35VDC
余波Wpp:<5%
电流损耗:约35mA(继电器输出闭合时)
电源指示:得电时LED灯亮:绿色
● 从危险区输入
触点开关:
连接有电阻的触点开关;
符合DIN 19234的NAMUR接近开关。
开路电压:8V±0.5V
开关阈值:1.5mA
回滞: 0.2~0.4 mA
线路故障时, 断路电流:< 0.1mA; 短路电流:> 4mA
● 向an全区输出
输出类型: ① 继电器触点; ② 晶体管; ③电平信号
(订货时请选择输出类型)
① 继电器触点
触点 te性:24VDC,2A ;
负载类型:电阻性负载
响应时间:≤10ms
② 晶体管
外部供电电压:≤40V
驱动输出电流:≤40mA
晶体管集电ji输出 高电平: VCC; 低电平: ≤2.5V
晶体管发射ji输出 高电平: VCC-2.5V; 低电平:≤ 0.5V
③电平信号
高电平: 4.5V ~ 5.5V
低电平:≤0.5V
高电平驱动能力:≤20mA
|
● 输入 / 输出 te性说明 (同相控制)
仪表出厂的设定状态为输入与输出同相, 即输入开关吸合,输出继电器也吸合(如果是晶体管输出, 则晶体管导通;如果是电平信号输出, 则输出为高电平信号)。仪表面板上的输出状态指示灯亮。
● 线路故障检测
本仪表出厂设定为: 当检测到输入线路故障时, 仪表面板上的故障检测指示灯亮,输出继电器触点为松开状态 ( 如果是晶体管输出,则晶体管不导通; 如果是电平信号输出, 则输出为低电平信号)。
● 仪表指示灯
LFD 为输入线路故障指示灯 (灯亮为线路故障发生时)
OUT 为输出状态指示灯(灯亮为继电器触点吸合时)
POWER 为电源指示灯(灯亮为仪表通电)
(注:如果选择是没有故障检测功能的仪表, 则没有LFD指示灯。)
● 综合通用参数
隔li能力:输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻:输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度: -20~+60℃
储存环境温度: -40~+80℃
环境湿度范围: 5~95%RH (无冷凝)
外壳材料: PC(聚碳酸脂)+ABS材料
防护等ji:IP 20
外形尺寸:16×116×110(mm)
适用于连接的现场设备及所处危险区域:
开关或符合DIN 19234的NAMUR接近开关。
0区、1区、2区;IIA、IIB、IIC。
● an全防爆认证参数
防爆等ji标志: [Exia Ga]IIC
an全认证参数: Um = 250VAC/DC Uo = 11VDC Io = 15mA
Po = 41.25mW Lo = 10 mH Co = 1.4μF
|

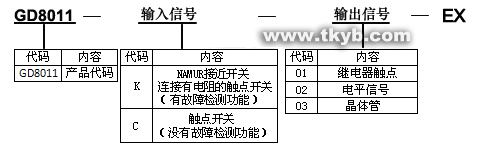

四、型号选择
订货须知:
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列 举例 1 的订货组合方式。
举例 1: 输 入: 开关量信号
输 出: 继电器触点
订货代码为:GD8011-K-01-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
六、端子接线图
● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm
2的多束或单股电缆。
