GD8082-EX热电阻信号输入隔离式安全栅(一入一出)

一、特性
      ●二线制或三线制热电阻温度信号输入,隔离变送输出。
      ● 智能化,带微处理器。可通过编程器或计算机对热电偶类型和量程范围进行组态设定。
      ●模块化表芯 设计,内部采用数字化调校,无需零点和满度调节电位器,温度漂移自动补偿。
      ●带有工作电源指示灯。
      ●单通道,一路输入一路输出,本安输入回路 [Exia]IIC,输入回路短路保护。
      ●即插即拔式接线端子,DIN导轨卡式安装。
二、描述
     ①GD8082-EX热电阻输入隔离式安全栅,是将现场的热电阻信号经本隔离式安全栅转换为与温度成线性的直流
信号隔离输出至安全区的控制系统或其它智能仪表。
      ②智能化的热电阻隔离式安全栅。可通过计算机对热电阻类型和量程范围进行组态设定。
      ③本隔离式安全栅需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格

●产品型号:GD8082-EX
    型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
●工作电源:
    电源接线:独立的接线端子13-,14+,可带电拔插
    电源电压:20~35VDC
    余波Wpp:<5%
    电流损耗:约80mA
    电源指示:得电时LED灯亮:绿色
●输入回路(Exia IIC危险区)
    输入通道:端子1、2、3 接热电阻(参见端子接线图)
    输入热电阻类型:Pt100;Pt10;Cu50;Cu100 等各型热电阻
    引线电阻:≤5Ω
●输出回路(安全区)
    输出通道:端子10、11、12接线(参见端子接线图)
    输出电流:4~20mA;0~20mA;或指定电流量程
    电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
    输出电压:1~5V;0~5V;0~10V;或指定电压量程
    电压输出阻抗:内置输出电阻250Ω
●性能指标
    标准精度:±0.2%FS
    温度漂移:±0.015%/℃
    响应时间:≤1s(0→ 90%)

     稳定时间:≤3s
     电源电压变动影响:±0.1%(允许电压范围)
     负载电阻变化影响:每20℃误差1℃
     通道隔离:输入-输出-电源之间隔离
     绝缘电阻:≥100MΩ/500VDC(AC)
     隔离能力:1500VAC/1分钟50Hz
     安全区与危险区之间间隔离电压:250VAC
     抗电磁兼容性:符合IEC61000相关抗电磁标准
●环境参数
      工作温度:0~+60℃
      储运温度:-20~+80℃
      环境湿度:5~+95%RH(无冷凝)
●结构及外形尺寸
      结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
      外形尺寸:W16×H116×D110(mm),参见外形尺寸图
      整机重量:约110g
●安全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求
      防爆等级标志:[Exia]IIC
      安全认证参数:Um:250V;Uo:12V;Io:24mA
                               Ro:500Ω;Lo:5mH;Co:0.1μF

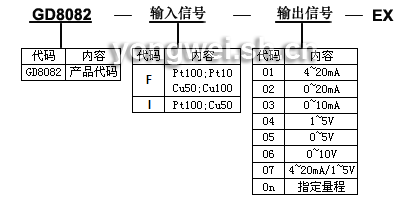

四、型号选择

◆热电阻类型及量程范围
热电阻类型 温度范围(℃)  最小量程(℃)

Pt100

-200~800

50

Pt10

-200~800

200

Cu50

-50~150

50

Cu100

-50~150

50

◆订货须知
       1. 参照选型举例,正确规范书写订货型号代码。
       2. 若不选择代码,则被认同是下列举例1的订货组合方式。
        举例1        输         入:Pt100   0~100℃ / 输出:4~20mA
                          订货代码为:GD8082-F-01-EX   (Pt100   0~100℃)
        举例2        输         入:Pt100   0~100℃ / 输出: 1~5V
                          订货代码为:GD8082-F-04-EX   (Pt100   0~100℃)
        举例3(智能可组态)
                          输         入:Pt100   0~150℃ / 输出: 4~20mA
                          订货代码为:GD8082-I-01-EX   (Pt100   0~150℃)
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔离转换:信号一入二出。
       2. 适用于连接至现场的设备:二线制或三线制非智能变送器,有源电流信号。
       3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
