  您的位置:首页->产品列表->信号转换器->GD8000系列隔离式安全栅
GD8045-EX直流信号输出隔离式安全栅(一入一出)

一、特性
      ● 驱动危险现场的本安设备,负载可高达750Ω。
      ● 可选择4~20mA或1~5V信号输出,或其它所需的直流信号。
      ● 模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,温度漂移自动补偿。
      ● 带有工作电源指示灯。
      ● 单通道,一路输入一路输出,本安输出回路[Exia]IIC,输出回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
      ①GD8045-EX信号输出隔离式安全栅,接受来自处于安全区调节器或操作器的4~20mA信号,经本隔离式安全栅隔离传送,重现并驱动处于危险现场的电气(I/P)转换器、阀门定位器各种线性执行器、显示设备等本安仪表。
      ②本隔离式安全栅需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、技术规格

●产品型号:GD8045-EX
●型号规格(代码)
      代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
●工作电源
      电源接线:独立的接线端子13-,14+,可带电拔插
      电源电压: 20~35VDC
      余波Wpp:<5%
      电流损耗:约80mA
      源指示:得电时LED灯亮;绿色
●输入回路(安全区)
      输入通道:端子11-,12+接线(参见端子接线图)
      电流信号:4~20mA
      输入阻抗:内置输入电阻100Ω
      输入压降:20mA时,<4V
●输出回路(Exia IIC危险区)
      输出通道:端子1-,2+接线(参见端子接线图)
      输出电流:4~20mA
      电流输出时允许负载:750Ω(4~20mA,0~20mA输出时)
      输出电阻:>2MΩ
●性能指标
      标准精度:±0.1%FS
      温度漂移:±0.015%/℃

      响应时间:≤1s(0→ 90%)
      稳定时间:≤3s
      电源电压变动影响:±0.1%(允许电压范围)
      负载电阻变化影响:±0.1%/250Ω
      通道隔离:输入-输出-电源之间隔离
      绝缘电阻:≥100MΩ/500V DC(AC)
      隔离能力:1500VAC/1分钟50Hz
      安全区与危险区
      之间间隔离电压:250VAC
      抗电磁兼容性:符合IEC61000相关抗电磁标准
●环境参数
      工作温度:0~+60℃
      储运温度:-20~+80℃
      环境湿度:5~+95%RH(无冷凝)
●结构及外形尺寸
      结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子
      外形尺寸:W16×H116×D110(mm),参见外形尺寸图
      整机重量:约110g
●安全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求
     防爆等级标志:[Exia]IIC
     安全认证参数:Um:250V;Uo:28V;Io:93mA
                              Ro:300Ω;Lo:1.5mH;Co:0.083μF
四、型号选择

订货须知
        1. 参照选型举例,正确规范书写订货型号代码。
        2. 若不选择代码,则被认同是下列举例1的订货组合方式。
           举例1     输         入:4~20mA
                          输         出:4~20mA
                          订货代码为:GD8045-A1-01-EX
          举例2      输         入:4~20mA
                          输         出:1~5V
                          订货代码为:GD8045-A1-02-EX
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔离转换:信号一入二出。
       2. 适用于连接至现场的设备:二线制或三线制非智能变送器,有源电流信号。
       3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. 安全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

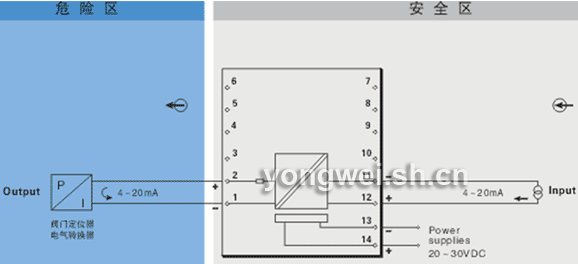

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
