GD8054-EX直流信号输入 隔离式安全栅（二入二出）

一、 te性
      ● 将危险现场的ge种本安设备的直流信号输入。
      ● 标准模拟信号电隔li。
      ● 线性化转换输出，可选择4～20mA或1～5V信号以及其它所需的直流信号。
      ● 模块化表芯设计，内部采用数字化调校，无需零点和满度调节电位器，温度漂移自动补偿。
      ● 带有工作电源指示灯。
      ● 双通道，两路隔li输入两路隔li输出，本安输入回路[Exia]IIC，输入回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8054-EX直流信号输入 隔离式安全栅，是对连接到危险场合的直流信号输入，经an全栅隔li限能处理，转换成标准过程信号输出至an全区的控制系统或其它仪表。
      ②本 隔离式安全栅需要du立供电，供电电源－输入回路－输出回路之间电磁隔li。
三、技shu规格

●产品型号：GD8054-EX ●型号规格（代码）      代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。  ●工作电源      电源接线：du立的接线端子13－，14＋，可带电拔插      电源电压：20~35VDC      余波Wpp：＜5％      电流损耗：约80mA      电源指示：得电时LED 灯亮；绿色 ●输入回路（Exia IIC危险区）      两路通道隔li输入      di一路输入通道：端子1－，2＋接线（参见端子接线图）      第二路输入通道：端子4－，5＋接线（参见端子接线图）      电流信号：4～20mA；0～20mA；或指定电流量程       电压信号：1～5V；0～5V；0～10V；或指定电压量程      输入阻抗：内置输入电阻50Ω ●输出回路（an全区）      两路通道隔li输出      di一路输出通道：端子10,11,12接线（参见端子接线图）       第二路输出通道：端子7,8,9接线（参见端子接线图）       输出电流：4～20mA；0～20mA；或指定电流量程      电流输出时允许负载：0～550Ω（4～20mA，0～20mA输出时）      输出电压：1～5V；0～5V；0～10V；或指定电压量程      电压输出阻抗：内置输出电阻250Ω

●性能指标      标准精度：±0.1%FS      温度漂移：±0.015%/℃      响应时间：≤1s（0→ 90%）      稳定时间：≤3s       电源电压变动影响：±0.1%（允许电压范围）      负载电阻变化影响：±0.1%/250Ω      通道隔li：输入1－输入2－输出1－输出2－电源之间隔li      绝缘电阻：≥100MΩ/500VDC（AC）       隔li能力：500VAC/1分钟50Hz      an全区与危险区之间间隔li电压：250VAC       抗电磁兼容性：符合IEC61000相关抗电磁标准 ●环境参数      工作温度：0～＋60℃      储运温度：－20～＋80℃      环境湿度：5～＋95％RH（无冷凝） ●结构及外形尺寸      结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子      外形尺寸：W16×H116×D110（mm），参见外形尺寸图       整机重量：约120g ●an全防爆认证参数      整机满足：GB3836.1-2000和GB3836.4－2000标准相关要求      防爆等ji标志：[Exia]IIC      an全认证参数:Um:250V;Uo:28V;Io:93mA                   Ro:300Ω;Lo:1.5mH;Co:0.083μF

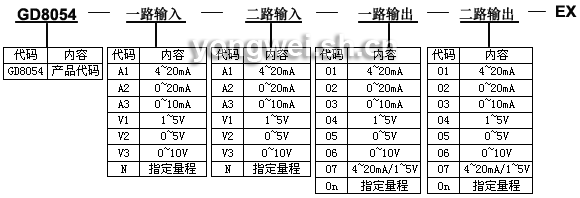

四、型号选择

订货须知
        1、参照选型举例，正确规范书写订货型号代码。
        2、若不选择代码，则被认同是下列举例1的订货组合方式。
           举例1        输         入：1路 4～20mA；2路 4～20mA
                             输         出：1路 4～20mA；2路 4～20mA
                             订货代码为：GD8054-2A1-01-01-EX
           举例2        输         入：1路4～20mA；2路 1～5V
                             输         出：1路 4～20mA；2路 1～5V
                             订货代码为：GD8054-A1-V1-01-04-EX
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1. 适合将现场信号输入隔li转换：信号一入二出。
       2. 适用于连接至现场的设备：二线制或三线制非变送器，有源电流信号。
       3. 现场设备所处区域：0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
       4. an全栅输出端连接：可与单元组合仪表及 DCS/PLC等系统配套使用。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

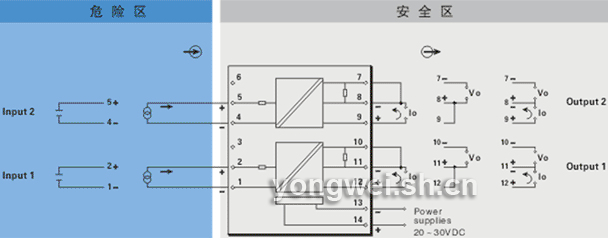

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
