防爆热电偶

1、应用
      通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、 特点
      ·多种防爆形式，防爆性能好；
      ·压簧式感温元件，抗振性能好；
      ·测温范围大；
      ·机械强度高，nai压性能好；
3、工作原理
      防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将可能会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
4、主要参数
      产品执行标准
5、常温绝缘电阻
      热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电ji与外套管之间的绝缘电阻>1000Ω.m
6、取证一览表

防 爆 ji 别	防 爆 证 号	认 证 机 构
d‖BT4	GYB96450	NEPSI
d‖BT4	GYB96453	NEPSI
d‖CT5	GYB98339	NEPSI
d‖CT5	GYB97197	NEPSI
ia‖CT6	GYB99412	NEPSI

7、测量范围及允差

型 号	分度号	允  差  等  级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRM	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WRE	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRF	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRC	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~350

8、防爆分组形式

9、电气设备类型
   I类------煤矿井下用电气设备
   II类-----工厂用电气设备
10、防爆等ji
    防爆热电偶的防爆等ji按其使用于爆炸性气体混合物zui大an全间隙分为A  B  C三ji。

类   别	ji   别	zui大试验an全间隙（MESG）mm
II	A	0.9≤MESG
	B	0.5<MESG<0.9
	C	MESG≤0.5

11、温度组别
    防爆热电偶的温度组别按其外露部分允许zui高面温度分为T1—T6

温  度  组  别	允许zui高表面温度 ℃
T1	450
T2	300
T3	200
T4	135
T5	100
T6	85

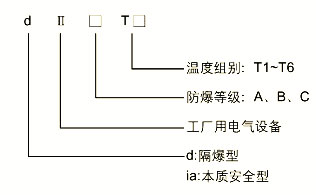

12、防爆级别
      EXdII□T□
      EXiaII□T□
      防护等级:IP65

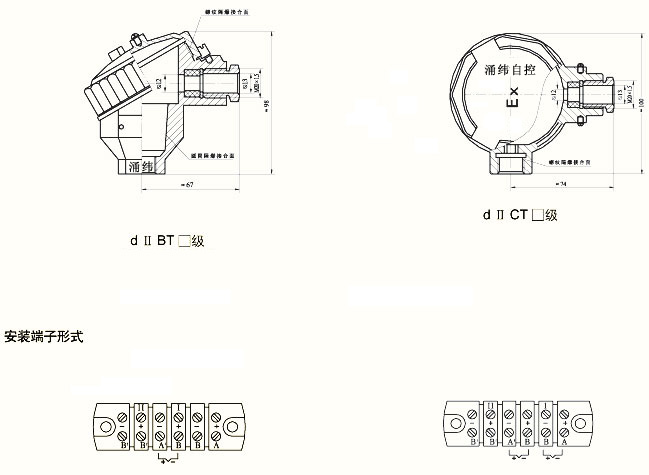

13、接线盒形式

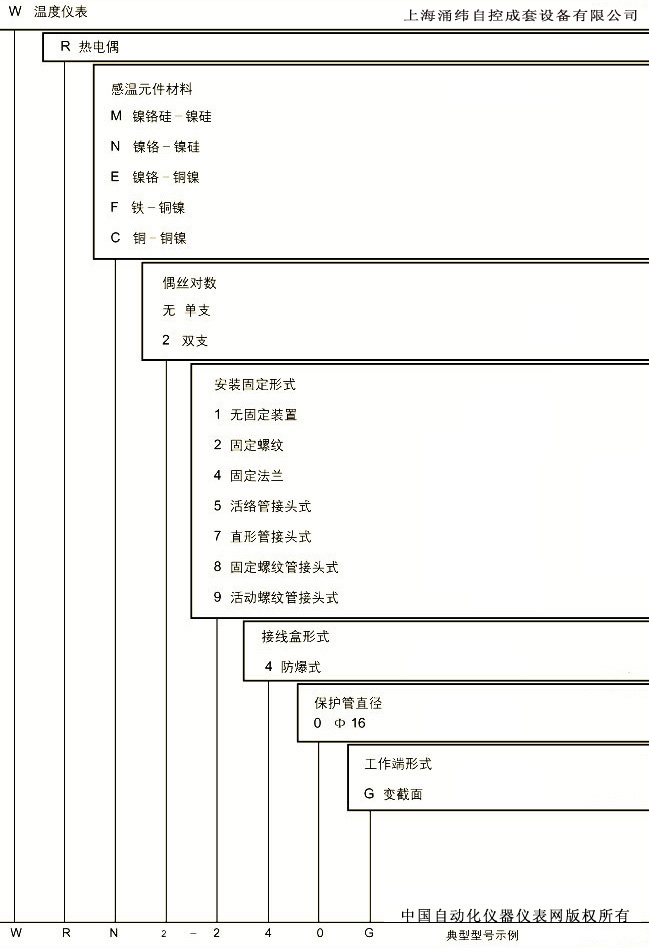

14、型号命名方法

15、防爆热电偶选型一览表

无固定装置防爆热电偶 选型一览表	固定螺纹式防爆热电偶 选型一览表
固定法兰式防爆热电偶 选型一览表	活络管接头式防爆热电偶 选型一览表
直形管接头式防爆热电偶 选型一览表	固定螺纹管接头式防爆热电偶 选型一览表
活动螺纹管接头式防爆热电偶 选型一览表

16、选型须知
      a 型号
      b分度号
      c防爆等级
      d精度等级
      e安装固定形式
      f保护管材质
      g长度或插入深度
