UHZ-50/D型系列顶装式磁性浮球液位计



一、功能与适用范围

    UHZ-50/D型磁性浮球液位计是以浮球组件为测量元件,通过液体浮力作用,使浮球上下移动,带 动顶杆上端的磁钢上下变化,经磁性耦合作用,使显示器组件的磁性翻柱翻转达到跟踪液体液位变化,故显示醒 目,读数直观,因显示器组件与被测介质完全隔离,故使用安全可靠。该液位计适于各种地下槽池等容器,以 及不宜侧面开孔的容器的液位显示,如配上配套仪表可用于远传检测,以实现自动控制功能。

二、工作原理

    根据浮力原理和磁性耦合原理而制成。当被容器内的液位上下变化时带动浮球,并通过与之相连的连杆上端的永久磁钢上下移动,经磁性耦合而使显示器中的翻柱翻转。当液位上升翻柱由白色转为红色。当液位下降时翻柱由红色转为白色,红白界位处就为容器内介质液位的实际高度,从而实现液位自动跟踪显示。

三、特点
    1、在容器从不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安排本形式的液位计。
    2、适用于粘度大的液体介质
    3、显示器的观察方向可任意改变
    4、其他特点和UHZ-50/C相同。

四、主要技术参数
    1、测量范围:500-5000mm
    2、测量精度:±10mm
    3、介质密度:≥0.5g/cm3
    4、工作压力:≤2.5MPa
    5、工作温度:0-200℃
    6、介质粘度:≤0.4Pa.S
    7、本厂出厂连接法兰尺寸:DN150 PN1.6
    8、连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。

五、顶装式磁性浮子液位计的盲区
    因测量时在结构上存在一定的盲区值,读数时要补偿,对不同的介质密度,浮球的长度是不一样的,故盲区值也不一样,见表

B:贮藏接口颈高
L:量程范围
L1:盲区
L0:最大插入深度
1、排空丝堵
2、主体管
3、显示器
4、磁性翻柱
5、连接法兰
6、顶杆
7、护导管
8、浮球组件
盲区L1(mm) 介质密度g/m3
650 0.45~0.06
400 0.61~0.74
380 0.75~0.85
350 0.86~1.10
330 1.11~1.25
300 1.26~1.39
250 1.40~1.59
200 1.60~2.00

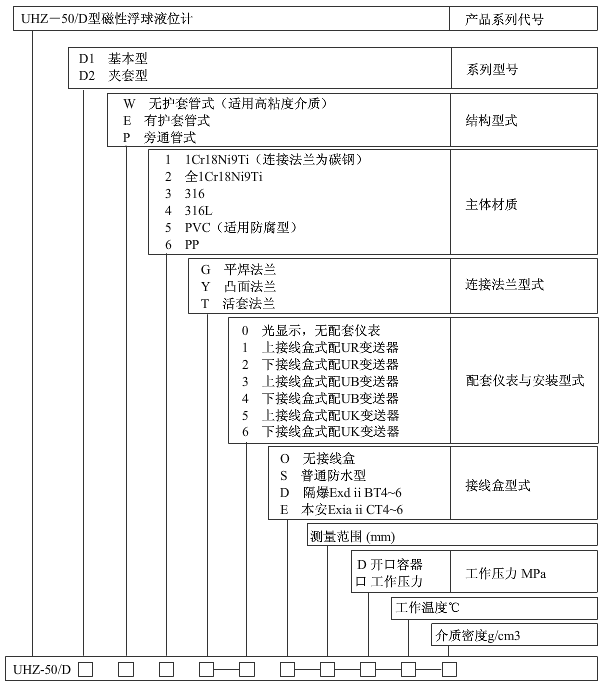

六、产品选型表

选型举例:
    测量地下油罐的油位,介质为0#柴油,密度为0.8g/cm3,采用护套式顶装液位计,配远传仪表,上接线盒4-20mA,工作温度为常温,工作压力为0.8MPa,测量范围1500,不锈钢材质,连接法兰为活套法兰。
    选型标记:UHZ-50/D1 E2T-10-1500-0.8-0-0.8

七、应用须知
    1、防腐型公称压力≤1.0MPa
    2、液位计有一定肓区,故在读取液位高度时应加上盲区值补偿(本厂出厂时,标尺刻度零位已迁移到实际值)
    3、液位计测量范围不超过5米,否则影响液位计的稳定可靠,牢度等。
    4、安装连接法兰,本液位计出厂的常用突出面尺寸参考(HG21592-97)制造。

八、安装使用和维护
    1、液位计护导管和主体管安装必须垂直,以保证浮球组件在主体管内能上下运动自如
    2、连杆不能弯曲必须垂直插入
    3、安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示为白色,零位以下显示红色
    4、液位计安装完毕后,需要用磁钢进行校正,对翻柱导引一次使零位以下显示红色,零位以上显示白色。
    5、安装结构形式如图所示

九、订货须知
    1、型号规格配套仪表
    2、被测介质名称和密度
    3、工作压力
    4、工作温度
    5、测量范围
    6、材质要求
    7、法兰标准及连接形式
