  您的位置:首页->产品列表->电量变送器

直流电压监控器
型号:YWD-CDV

一、概述

   YWD-CDV直流监控器具有直流测量、显示和欠压告警、控制(接点输出)功能,能实时显示被测直流电压,可随意设定欠压告警电压,并有继电器接点输出,是一种经济、实用的直流电压测量及控制仪器。

二、产品特点

  1. 完全采用模拟电子技术,没有死机问题。
  2. 数码管显示,亮度高,清晰。
  3. 简单实用,可靠性高。

三、产品型号:YWD-CDV

1、技术指标

控制精度:

1.0级

分辨率:

0.1 V

继电器接点容量;

AC、DC:220V(380V) 7A(除特别要求,继电器输出为常开接点)

控制回差:

5 V(可按用户要求设置)

整机功耗:

<1W(如:DC25V40mA)

工频耐压;

输入/输出、输出/电源间: 2.0 kV/min、1mA,输入/电源间:≤1.5 kV/min、1mA

输入电压:

0~70V  0~300 V或用户自定

辅助电源;

DC:15V 24V 48V 110V 220V  AC: 110V 220V或用户自定

工作环境:

温度:-10 ℃~50 ℃,湿度:10%~95%RH

贮存条件:

温度:-10 ℃~70 ℃,湿度:10%~95%RH

外形结构:

55㎜×75㎜×120㎜,35mm导轨安装

2、使用说明

  a、接线:直流电压监控器工作时按下图接线


注意:电源需有不小于1W的功率,电源极性不能接反

b、功能介绍

测 量:

直流电压信号直接输入,监控器可实时测量。

显 示:

31/2位数码显示,通过按钮可选择显示实时测量值、欠压告警值。

控 制:

通过继电器接点输出实现控制功能。

设 定:

通过监控器面板按钮,可设定二种工作状态:显示(实时测量)、设置(设定欠压告警电压值),设定值的调整直接调节电位器可得。

  1. 直流电压测量
  2. 按“设置/显示”按钮。使之弹起,处于显示(实时测量)状态,直流电压监控器显示的就是测量直流电压值。
  3. 设置欠压值按“设置/显示” 按钮,使之下压,处于设置状态,此时直流电压监控器处于设置功能状态,可通过面板欠压设置电位器调节设定值,直流电压监控器显示的是设置欠压值。 完成欠压值设置后,将按钮切换回显示状态。

四、安装

  1. 现场安装
    • 安装时,请根据现场环境,在可能的情况下保证监控器显示板面朝向观察者;
    • 电气连接线用12~14号屏蔽导线;
    • 请不要擅自打开仪器外壳,以免造成损坏。
  2. 安装环境
    • 监控器应尽量安装在干燥,通风良好并远离热源的地方;
    • 环境温度为:-10 ℃~50 ℃;
    • 工作电源:DC 15 V~45 V
  3. 安装方式
    • 可采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm,螺钉大小为M4×12。

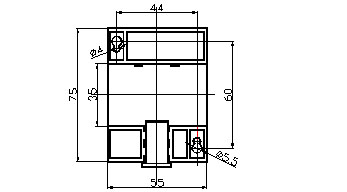

    • 安装尺寸(底视图)
