DX100/DX200彩色网络记录仪



一、先进的网络功能
  通过标准配备Ethernet(10BASE­T)接口,可以立即接入已有的LAN / WAN网络
  提供E-mail,WWW浏览器监测,FTP文件传输等网络功能
  实现横河电机提出的“Field • Contents on the Web”

二、丰富多彩的显示功能
  DX100采用5.5″ 宽视角 / 高分辨率TFT彩色液晶显示器
  DX200采用10.4″ 宽视角 / 高分辨率TFT彩色液晶显示器
  除曲线显示外,还有棒图显示,数字显示以及总览显示等

三、灵活的存储功能
  外部存储媒体除3.5″软盘(1.44MB)外,还有ATA快闪存储卡(最大440MB)和Zip磁盘(100MB)
  通过多种文件格式和触发功能,可以保存所需数据
  由于不采用记录纸和墨水等,提高效率,减少运行成本

四、最高的可靠性
  内部存储器采用不需要后备电池的快闪存储芯片
  使用网络后可以进行大量的数据通讯,在计算机进行数据备分
  前面板符合防尘防滴的IEC 529-IP65及NEMA No.250 TYPE 4* 标准

五、网络集成(应用软件)
  YOKOGAWA提供的应用软件将DX系列与网络环境高度集成
  除对DX进行的设定外,还可方便地通过网络进行远程监测,文件传输或数据采集等系统
  通过DAQOPC接口软件包,可以提供开放网络,适时提供网络系统的解决方案
* 除着水试验外
  随着企业追求“削减TCO”,“改善效率”以及“品质管理”……这些理念的增加,决策所需的“情报”也日渐增加。要「监测」,「记录」现场数据,以前主要使用工业用记录仪。但是,要从纷繁复杂的“情报”海洋中找出某一特定情况下的准确情报,需要记录仪本身智能化,也就是具有高度的情报处理 / 通信能力。
  「DAQSTATION」DX系列是记录仪行业先驱YOKOGAWA面向IT时代所提出的性能先进的数据采集站。
  现在,各种数据情报通过网络在全世界范围内传递、交换。「DAQSTATION」好比是您的大门,甚至可以将现场收集到的「温度」、「压力」等各种数据变成更具附加值的“情报”传送到您的办公室。

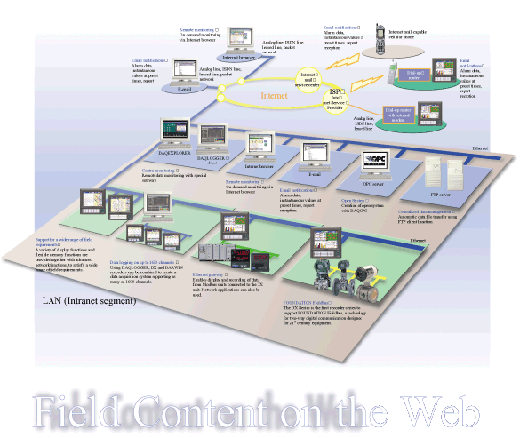

  Field:将用户所需的各种现场情报
  Content:通过测试技术,转换成有用的数据
  On the Web:借助于网络接收到该数据,协助您创造附加价值。

标准配备Ethernet
  「DAQSTATION」DX系列标准配备Ethernet接口(10BASE-T)。可以很方便地接入已有的网络,即使打算将来建立网络系统时,现在也可以使用。
  在DAQSTATION中有LAN / WAN和Internet中使用的标准协议「TCP / IP」,因特网E-mail发送使用的「SMTP」,WWW浏览器进行远程监控的「HTTP」协议,用于文件传输的「FTP客户 / 服务器」功能,接入网络后可以立即充分使用DX系列的各种网络功能。

■用E-mail通知DX的报警情报,指定时间瞬时值。
DX通过E-mail发送报警信息,指定时间瞬时值,报表数据,停电情报等。
通过因特网,E-mail可以发送到世界各地。
如果手机终端带因特网的E-mail服务,则在异地可以接收DX的E-mail。

■通过WWW浏览器显示DX画面
在Internet Explorer等通用浏览器上可以显示DX画面。除DX显示画面,还可显示整个通道的瞬时值,报警情报等。并且还可以通过浏览器画面向DX设定信息。通过DX的Web服务器功能可以实现远程监控、广域监控。

■通过FTP进行DX数据的文件传输
通过DX的FTP客户功能,可以将保存在DX内部存储器中的数据文件定期自动传送到FTP服务器。可以设定主 / 从2台服务器,一旦主服务器发生故障,则文件自动传输到从服务器。
通过FTP服务器功能,客户机可以读取插入DX的外部存储媒体中保存的数据文件。使用通常的FTP客户工具,可以读取文件。
通过DX的FTP客户功能,可以实现使用文件服务器的数据的集中管理(文件服务器功能)。


串行通信
  通过选择串行通信附加规格,DX系列可以配备RS-232或RS-422-A / 485串行通信接口。

■串行通信
如果使用RS422-A / 485端口,在一台主机上最多可连接32台。

■Modbus通信
  支持Modbus协议(RTU主机 / 从机),所以也容易接入使用Modbus协议的系统。

Modbus主机功能

  通过Modbus主机功能,可以用DX读取、显示、记录从机仪器的数据。
通过Modbus通信与DARWIN连接
  可将数据采集器DARWIN系列的测量 / 运算数据输入DX的运算通道进行显示记录。如果与DARWIN系列的测量 / 运算通道同时使用,可以扩展DX系列的输入。
  需要通信模块DT300-31 / S6。通道数DARWIN系列的动作条件,请参见DT300-31 / S6的一般规格书。
通过Modbus通信与从机仪器连接
  使用Modbus通信的仪器其数据可以以数据方式输入DX的运算通道进行显示记录。
  例如:保存电力监测仪的累计电量,指示调节仪的设定值、测量值等可以在DX中显示。
  并且,这些数据可以用于DX的网络功能输出。
  关于Modbus从机仪器设备的运行要求,请参见其规格说明。

Modbus从机功能
  主机系统可以读出DX的寄存器值。也可以通过主机系统写入寄存器的数据,在DX上进行显示、记录。
  我们所期待的21世纪仪器仪表设备双向数据通信协议FOUNDATIONTM Fieldbus,在全世界由DAQSTATION率先得到支持

FOUNDATIONTM Fieldbus

◆减少接线
现场总线以多点方式实现与多变量仪器仪表的双向数据通信,减少了电缆数量,降低成本和减少维护时间。
◆现场控制
控制系统和现场仪器仪表之间可进行通信,现场总线还能使现场仪器仪表之间进行通信。因此,可将复杂的控制功能,在一部分分散在现场的仪器仪表中得到解决。
◆通用性
如果是现场总线,可在您的网络中接入以前从未接入过的各种新仪器仪表。因众多厂家支持世界标准FOUNDATION Fieldbus协议,所以仪器仪表或系统之间互容。
DAQSTATION实现
通过选择FOUNDATION Fieldbus附加功能,进行DX系列现场总线连接。
向现场总线主系统发送DX测量值
  DX装有AI功能模块(8块,每个通道1块),MAI功能块(8通道共用1块)。
  将DX正在测量的模块数据以数据方式传送到现场总线、现场总线主系统。
  这样,利用现有导线,模拟输出设备的现场总线就可以实现了。

显示及操作
  DX100采用5.5″ 型(QVGA),DX200采用10.4″ 型(VGA)的宽视角TFT彩色液晶显示器。对于显示内容,我们设法便于您观看必要的情报,并将其进行灵活多样的显示。在操作上,将各种设定用的设定键和平时操作用的操作键分开,在实现优良的操作性的同时也防止误操作。并且,设定键的盖板可拆卸,即使将其取掉,也满足防尘 / 防滴规t格(IP65 / NEMA NO.250 TYPE4标准)。
■显示及操作部分

DX200               DX100

1.曲线显示部分
  在曲线显示的同时也显示通道的标尺值、工程单位以及任意信息,可切换曲线显示的方向(纵向/横向),背景色(白色 / 黑色)。还可以进行标尺显示。
2.数字显示部分
  在测量值数字显示的同时,也显示通道 / 标志、工程单位以及各通道的报警状态。
3.DX状态显示部分
  显示DX的运动状况。
4.显示方式菜单
  按操作键中的「DISP」键,弹出显示方式菜单。按方向键选择显示方式。
5.操作键
  主要在通常操作时(运行方式下),用于切换显示方式等。设定时也用作光标移动键。
6.设定键
  由软键,START / STOP键和数字键(仅DX200)等组成,主要用于DX的各种设定使用(通常盖板只是关闭状态)。
7.外部存储媒体驱动器
  插入用于保存数据的存储媒体(3.5″ 软盘,ATA快闪存储卡或Zip磁盘)。在订购DX系列时可选择其中一种。在日常操作中,为确保媒体和驱动器的可靠性,驱动器有满足防尘防滴的盖板保护。
■其它显示方式

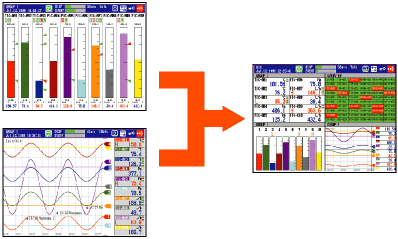

棒图显示
在棒图显示方式中可选择垂直或水平方向显示
  大型数字显示
大型数字显示方式中显示数字测量值,通道号,标记,工程单位和报警状态
  历史曲线显示
显示存储在内存中的历史数据,从总览显示中可选择所需的区域,并跳到历史曲线显示

四画面显示
四画面显示方式将显示屏分成四个画面,可对每个画面选择显示方式
  总览显示
总览显示方式可监测所有通道的测量值,通道号/标记,工程单位和报警状态
  一览显示
一览显示方式显示报警一览,信息一览,存储一览或外部存储媒体信息

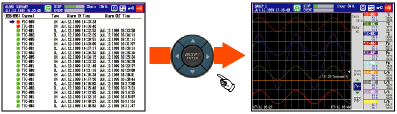

■快速寻找历史记录
  ·从传统记录的记录纸中寻找特定数据很费时,效率低…相反地,DX系列能快速地从报警或信息一览中检索显示所需的数据。
■完美的显示方式
  ·用户通常使用不同的显示方式来显示不同类型的数据。有时曲线显示是最好的,而有时又需要棒图显示。

  DX系列提供多种显示方式,包括曲线显示、棒图显示和大型数字显示等。您可以在实际应用中选择最佳的显示方式监测数据。DX200还有4画面显示特点,可以对四个不同区域以不同的显示方式组合进行显示。

存储功能
  DAQSTATION DX系列具有多种记录选择,大大超过传统记录仪的概念。可以有效地仅记录所需的数据,大幅提高记录数据的后续处理效率。
  DX系列配有3.5″ 软盘,ATA快闪存储卡和Zip磁盘,在自动记录系统中能够进行长时间的数据记录。
DAQSTATION的记录方式

■记录方式

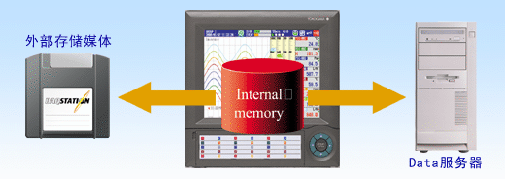

  存入DX系列内部存储器中的数据(1.2MB存储空间),可以自动或手动方式保存数据文件到外部存储媒体。内部存储器采用不需后备电池的快闪存储器。这样在意外断电时不会丢失存储的数据。
(手动保存方式)
  手动保存时 ,如果在驱动器中插入媒体,则保存在内存的数据就存储到外部存储媒体中。这种方式对需要在软盘上存储一部分相关数据以便快速查询时有效。

(自动保存方式)
  在自动方式中,数据以一定周期存储到预先插入驱动器的外部存储媒体上。这种记录方式使用ATA快闪存储卡或Zip盘,在自动记录系统中能够进行长时间的数据记录。
数据文件
■数据文件
  DX系列的测量数据有显示数据文件或事件文件。这两种文件格式,为记录数据提供了极大的灵活性。
显示数据文件---记录长期趋势
  显示数据文件包含波形显示数据。波形显示实时更新,测量区间的最大值和最小值写入显示数据文件(图1)。
以下给出了波形显示更新周期(每个时间轴div的时间)、数据保存间隔和数据保存周期。
显示更新率(min/div)
1分钟
5分钟
20分
30分
60分
240
分钟
保存周期(秒)
2秒
10秒
40 秒
60 秒
120秒
480秒
采样时间
约27小时
约5天
约23天
约34天
约69天
约27天
事件文件— 详细分析时使用数据
在指定的数据保存周期内保存所有的数据。

两种文件类型可单独使用或结合使用:
1 仅显示数据文件
2 仅事件数据文件
3 显示数据文件 + 事件数据文件
触发功能
事件文件以触发功能提供了检测和分析异常数据的强大工具,还可设置预触发,使触发前后的数据都能分析。(图2)
应用实例
  现在您已经了解了DX系列的某些功能,可能对应用中如何使用有些疑问。以下提供一些应用实例,会给您一些帮助。
连续记录
强调“连续”连续记录功能的重要性:
·24小时运行的工厂需要不间断地监测和记录数据。
·需要在遥远的地方保持记录水坝的水位,一般情况下又不需要去那个地方。
怎么办?在这种情况下,测量数据可使用大容量存储媒体,如ATA快闪存储卡或Zip磁盘以自动方式保存。在DX的驱动器中插入媒体,然后简单地按开始键即可进行长期、连续的记录,不用担心出现传统有纸记录仪的墨水用完或更换记录纸的现象。DX106(6通道、无运算、30分钟/格的显示更新周期(数据保存周期为60秒)),使用20MB快闪存储卡,显示数据文件连续记录数据的时间为一年或更长。
同时记录长期数据和详细数据
同时记录长期数据和详细数据功能的重要性:
·需要一天24小时连续记录涡轮轴的温度,同时对一天两次在涡轮启动和停止时的温度需要详细分析。
结合显示数据文件和事件文件使用而不需要两台记录仪。用显示数据文件进行连续记录,通过触发用事件文件记录涡轮启动和停止时的温度。(图3)
仅记录所需数据

·只需记录从早上到达现场至晚上离开之间的数据。
·需要收集一个简单过程的实验数据(刚开始不久就结束的记录过程)。
DX系列的记录开始和结束按钮让您记录所需的数据。对于需要长时间记录的数据,使用ATA快闪存储卡或Zip磁盘用自动方式保存。每次记录过程停止,一个新文件就保存在存储媒体上。如果不需要长时间记录,可用手动方式将数据保存到软盘上以便分析。

捕捉异常数据

捕捉异常数据功能的重要性:
·需检测和记录异常情况下的数据,以便在PC机上详细分析。
DX系列的触发功能和事件文件功能对此很有用。触发功能简单易行,只需指定触发条件和数据长度(采样时间)。例如,设定报警为触发条件和设定数据长度(采样时间)为10分钟,每次报警发生可建立一个10分钟的事件文件。DX系列还有预触发功能,可记录和分析触发前的数据。
与食品和药品有关的测量值批处理文件记录

批处理文件记录功能的重要性:
·需要记录一批处理过程,包含每批处理文件的批次号码和注释:
附加规格的批处理功能允许增加批次号码(文本字符串为16个字符后加4位系列号)和注释(文本字符串为3行,每行32个字符)写入每个批处理文件。在PC机上打开数据文件可观看到这些信息。

自动创建报表

自动创建报表功能的重要性:
·需要记录数据的日报和月报,但不想通过查阅记录纸上的数据而陷入手工制作报表的困难中。
附加规格的运算功能使DX系列自动产生测量数据的报表。DX系列能够创建每小时、每天、每周、每天 + 每周和每天 + 每月格式的报表。在报表中能计算出指定时间间隔的平均值、最大值、最小值和累积值。DX系列创建和保存的报表数据能够在PC机上打开和处理,极大地提高了报表的有效性。
重要数据
  毫不夸张地说,DAQATATION的可靠性就是数据的可靠性。毕竟您关心的是数据。YOKOGAWA的目标是向您提供最高的可靠性,不会丢失任何测量数据。
断电时保护数据
DX系列使用快闪存储器作为内存存储测量数据。快闪存储器是一种不易丢失的存储器且不需要后备电池。即使断电也不会丢失存储数据。
数据保密
  DX系列用二进制式保存测量数据(显示数据和事件数据)。二进制数据有很高的保密性。如果二进制数据被更改,当您在打开文件时将出现一条通知信息作为报警。另一特点是保护DX系列非授权访问的注册功能。这个功能只允许注册用户访问DX系列记录仪。

数据备份
DX系列的测量数据最初保存到内部快闪存储器中,然后定期(自动方式)或在驱动器中插入媒体(手动方式)时传输到可移动存储媒体。因此,即使您的可移动存储媒体被毁坏,大部分当前测量数据仍保存在DX系列的内存里。您可使用FTP客户功能定期地传输数据文件给文件服务器,增强数据备份的安全性。

可靠的硬件
  在1951年率先推出ER电子平衡式记录仪以来的半个世纪,YOKOGAWA在全世界销售了一百多
万台工业记录仪。DAQSTATION DX系列汇聚了YOKOGAWA作为记录仪制造商发展了多年的专
业技术而形成的高可靠性技术。
防尘和防滴前面板(符合IP65)

  YOKOGAWA设计的DX系列能适应恶劣环境条件。前面板是防尘、防水设计,符合IEC529-IP65标准。这些设计为记录仪的内部部件和可移动存储媒体驱动器提供了很好的保护。符合IP65意味着前面板适应恶劣环境的要求,如完全的防尘保护(内部部件)在记录仪被水蒸汽喷射时能正常使用。DX系列在如此环境条件下的优异性能已被恶劣环境测试所证明。
高质量的部件
·高耐压固态继电器
DX系列使用YOKOGAWA开发的高耐压固态继电器作为扫描器使用,用以切换输入信号。这种继电器由高耐压(1500VDC)、低漏电流(3nA)的MOSFET和电压输出的光耦合器构成。实现了高速扫描(DX230:30通道 / 秒)和扫描器的长寿命、无噪音。

·输入通道间隔离
所有DX系列型号的DC电压和热电偶输入是通道隔离的(RTD输入通道隔离在某些型号是附加功能)。通道输入隔离的高共模抑制比特性确保在广阔领域的稳定的测量值。

·M4螺钉输入端子
输入端子是所有测量信号进入记录仪的“入口”。它的可靠性决定数据采集的稳定性。所有DX系列记录仪都采用坚固的M4螺钉输入端子。

·符合安全标准和EMC标准
DX系列符合的国际安全和电磁兼容(EMC)标准规格。同时DX系列也符合CE标准。
安全标准:CSA22.2 No. 1010.1(CSA NRTL / C)认证
符合EN61010-1
EMC标准:符合EN55011 1组,A级(EMI)
符合EN50082-2(合格)
应用软件
  应用软件再现和处理DX系列保存的数据,方便使用DX的网络功能,可以说是DAQSTATION记录仪整体的一部分。它帮您将DX系列和PC,以及网络集成为一体。
