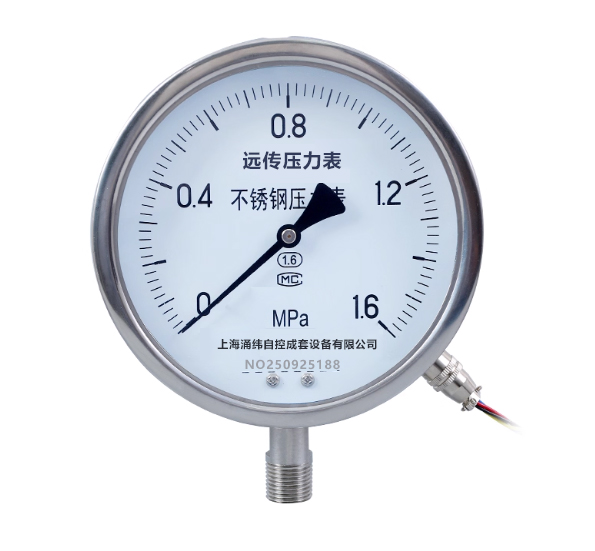

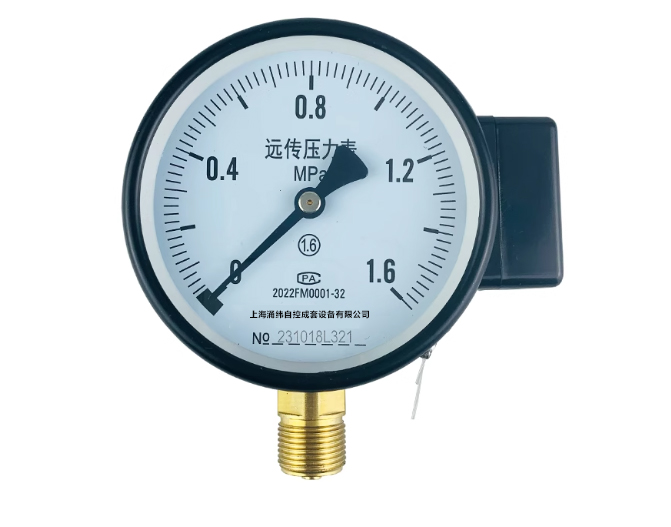

YTZ-150电位器式远传压力表

1、概述

   该电阻远传压力表适用于一般压力表适用的工作环境场所,既可直观测出压力值,有可输出相应的电信号。将输出的电信号传至远端的二次仪表上,以实现集中检测和远程控制。

2、结构原理

    本仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成
    仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。

3、技术参数

 电气参数

 电阻满量程:0-400Ω

 起始电阻值:≤20Ω

 满上限电阻值:≤360Ω

 接线端外加电压:≤6V

4、基本参数

产品型号 公称直径(mm) 接头螺纹 测量范围(MPa) 使用环境条件
YTZ-150 Φ150  M20x1.5 与一般压力表相同 温度-40—70℃;相对湿度≤85﹪

5、外形尺寸
