1151系列电容式变送器概况



    1151系列电容式变送器是引进美国罗斯蒙特公司技术制造的产品,具有设计原理新颖、品种规格齐全、安装使用简便、本质安全防爆等 特点。尤以精度高、体积小、重量轻、坚固耐振、调整方便、长期稳定性高、单向过载保护 特性好而著称。因此在国内外市场上享有很高的声誉, 1151系列电容式变送器包括压力、差压、绝对压力、流量、液位等共九个品种及其选件，产品性能与美国罗斯蒙特公司完全一致，也与我国推行的"IEC"标准要求相符。

一、 工作原理

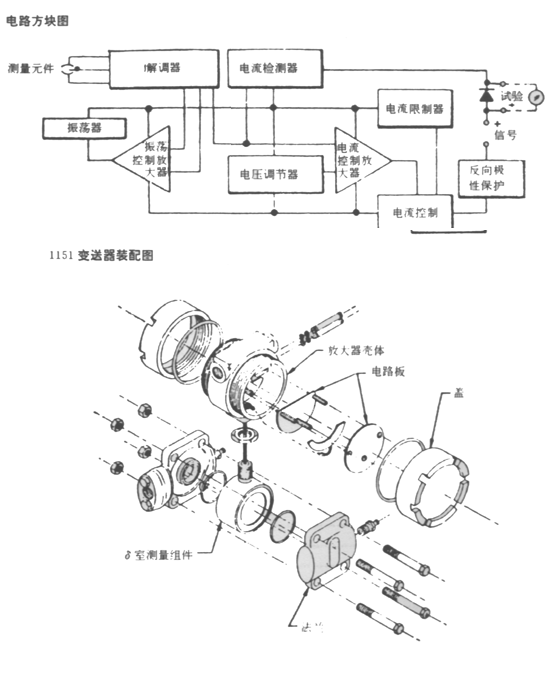

     被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离膜片和δ元件内的填充液传到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-20mA的二线制电流信号，压力变送器和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。

二、主要 特点
　　本公司生产的1151系列电容式变送器有下列特点：

1. 品种齐全、精度高、稳定性好、价格比同类仅口仪表便宜；
2. 采用二线制的工作方式；
3. 敏感元件采用固体化结构，小型坚固，抗振能力强；
4. 量程和零位可从外部连续调节；
5. 主要部件可与1151同类产品进行互换；
6. 关鍵零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少；
7. 正迁移可达500％，负迁移可达600％(最小量程时)；
8. 阻尼可调
9. LCD3-1/2位液晶显示指示器和指针式指示表。

    本公司生产的1151系列电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压压。TYDP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。采用ANSI标准，管道尺寸3″，法兰等级150磅(2.5MPa)，插入筒式远传装置，插入筒长度一般为50、100、150 mm，用户可根据需要选择其长度。TY法兰式液位变送器一般是本体工，只要用户需要也可提供远传结构，同样对远传差压变送器用户也可选用一侧远传装置，毛细管单根长度为1.5、3、4.5、6、7.5 m供用户选择。接液材料除316L不锈钢外，还有哈氏C合金、蒙乃尔合金、钽。可使用于各种腐蚀介质场合。

    1151DP/GP系列变送器设计精巧，安装使用和调校都很方便简单，电气外壳采用二腔结构，即接线端子和放大器线路各占一腔，密闭性较好，具有防爆和全天候结构，放大器线路有反向极性保护，防止因电源极性接错而损坏变送器。由于该变送器工作的容积变化小于0.16cm³。因此不需为补偿容积变化而增加冷凝器或液位筒。

    本厂生产的1151系列变送器，可配指针式电流表0-100％作现场输出指示；也可配数字显示器作现场输出指示。该显示器为3-1/2位液晶显示，读数精度±0.5％±1，由于显示器中的A/D转换器、放大器、液晶片等均采用高质量元器件。因此 精确、耐用可靠。用户可根据自行的习惯从优选择。

三、功能规范

1、使用对象：液体、气体的蒸汽

2、输出信号：4-20mADC。( tesu可为四线制0-10mADC输出)

3、供电电源：供电电源为12-45VDC，带LCD数字显示器为15-45VDC，一般工作电源为24 VDC。

4、负载：与供电电源有关。负载阻抗R与电源电压V关系式为R≤50(V-12)Ω

5、量程和零位 ：外部连续可调。

6、正负迁移：差压变送器：最大正迁移量为测量范围上限值(URL以下同)与测 量量程之差；最大负迁移为URL。

            压力变送器：最大正迁移量为URL与测量量程之差；最大负迁移量不大于大气压。

            绝对压力变送器：最大正迁移量为URL与测量量程之差；无负迁移。

7、环境温度范围：一般变送器 -25℃～+70℃；带现场显示器 –15℃～+70℃。

8、过载压力：不超过规定压力的1.5倍，变送器不会损坏。

9、贮藏温度 –10℃～+55℃。

10、阻尼时间：0.2～1.67秒内连续可调，微、低差压和法兰变送器，阻尼时间较大些。

11、容积变化量：小于0.16cm³。

12、指示器：现场输出指示有电流表，线性指示0-100％和平方根指示0-100％；3-1/2位LCD液晶显示器，字高13mm。输出按百分数显示。

13、启动时间：2秒,不需要预热。

14、防爆：本厂生产两种防爆类别变送器，由国家级仪表防爆安全监督检查站(NEPSI) – 上海工业自动化仪表研究所鉴定认可：a隔爆型；b本质安全型。

四、技术参数

(在无迁移，标准参比条件，充硅油和隔离膜片是316L不锈钢的情况下) 精确度等级见表

1、稳定性：六个月内不超过变送器的精度；

2、温度影响：在最大量程时，每10℃变化量参见表；

量程代号或名称	精 确 度 等 级
	0.2级	0.25级	0.5ji
2	/	/	≤±0.54％
3	/	≤±0.30％	≤±0.45％
0.4-9	≤±0.20％	≤±0.30％	≤±0.30％
远传、 液位	/	/	≤±0.60％

3、不灵敏区：无

4、静压影响：在最大量程时见表

量程代号或名称	精 确 度 等 级
	0.2级	0.25级	0.5级
2	/	/	1％
3	/	≤0.50％	0.6％
4、5、6、7、8	≤0.25％	≤0.30％	0.6％
高静压4、5、6、7	/	2％	2.5

5、电源影响：小于输出范围的±0.005V

6、负载影响：电源稳定时，几乎无负载影响。

7、振动影响：在任何方向上振动频率200Hz时，所引起的误差为最大范围的0.05％g,量程代号2 (微差压为±0.25％g)。

8、结构材料：压力容室、接头、泄放阀、隔离膜片等与介质接角的零件材料见各种型号订货型号规格表；螺栓为碳钢镀铬；电气外壳为低铜铝合金；电气外壳表面涂层为环氧喷塑。

9、导压连接件：在压力容室上的连接螺孔为1/4-18NPT，引压接头上的连接 螺孔为1/2-14NPT。其中心距离见各种型号的外形尺寸图,放大器电缆连接孔的螺孔为M20x1.5.

10、 安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24 Kpa的零位系统误差，误差可通过调整零位来消除，对量程无影响。

11、重量：约5kg(不包括附件，带法兰变送器外)

五、主要产品分类

名 称	型  号	测量范围(KPa)	精 确 度	备   注
差压变送器	1151DP	0-1.3～7.5           0-1170～6890	0.2 0.25
微差压变送器	1151DR	0-0.125～1.5	0.5
高静压差压变送器	1151HP	0-6.2～37.4 0-345～2068	0.25 0.5	工作压力25MPa与32 MPa任选
压力变送器	1151GP	0-1.3～7.5 0-6890～41370	0.25 0.5
绝对压力变送器	1151AP	0-6.8～37.4 0-1170～6890	0.25 0.5
法兰式液位变送器	1151LT	0-6.2～37.4 0-1170～6890	0.25 0.5	平法兰与扦入式法兰任选
远传差压变送器	1151DPT	0-6.2～37.4 0-1170～6890	0.5	远传装置任选
远传压力变送器	1151GPT	0-6.2～37.4 0-1170～6890	0.5	远传装置任选

六、产品详细规格

序号	名  称	型  号	测量范围    (KPa)	最大工作压力（KPa）	精确度等级
1	微差压变送器	1151DR2E	0-0.125-1.5	≤6.0	0.5
2	差压变送器	1151DP3E 1151DP4E 1151DP5E	0-1.3-7.5 0-6.2-37.4 0-31.1-186.8	≤14	0.2   0.5 0.2   0.5 0.2   0.5
		1151DP6E 1151DP7E 1151DP8E	0-117-690 0-345-2068 0-1170-6890		0.25   0.5 0.25   0.5 0.25   0.5
3	高静压差压变送器	1151HP4E 1151HP5E 1151HP6E 1151HP7E	0-6.2-37.4 0-31.1-186.8 0-117-690 0-345-2068	≤32	0.25   0.5
4	压力变送器	1151GP3E 1151GP4E 1151GP5E 1151GP6E 1151GP7E 1151GP8E 1151GP9E 1151GP0E	0-1.3-7.5 0-6.2-37.4 0-31.1-186.8 0-1170-6890 0-345-2068 0-1170-6890 0-345-2068 0-6890-41370	/	0.25   0.5
5	绝对压力变送器	1151AP4E 1151AP5E 1151AP6E 1151AP7E 1151AP8E	0-6.8-37.4 0-31.7-186.8 0-1170-6890 0-345-2068 0-1170-6890	/	0.25   0.5
6	法兰式液位变送器	1151LT4E 1151LT5E 1151LT6E	0-6.2-37.4 0-31.1-186.8 0-117-690	2.5	0.25   0.5
7	远传压力变送器	1151GP4E 1151GP5E 1151GP6E 1151GP7E 1151GP8E	0-6.2-37.4 0-31.1-186.8 0-117-690 0-345-2068 0-1170-6890	/	0.5
8	远传差压变送器	1151DP4E 1151DP5E 1151DP6E 1151DP7E 1151DP8E	0-6.2-37.4 0-31.1-186.8 0-117-690 0-345-2068 0-1170-6890	2.5          10	0.5

  远传差压、压力变送器、单根毛细管长度分1.5、3、4.5、6、7.5m五种
