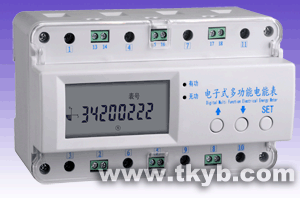

DTSD3366D型导轨式三相四线电子式多功能电能表

1、用途和适用范围
　　DTSD3366D型三相四线电子式多功能电能表是我公司在借鉴十多年电力监测仪及精密仪表互感器的设计开发及大量现场运行经验，设计的新型多功能电能表，具有精度高、稳定性好、布局合理、实用性强、功能强大、操作方便等 te点，可准确、快捷地测量三相电流、电压、有功功率（电能）、无功功率（电能）、频率、功率因数等参数。各项参数指标符合GB/T 17215.321-2008、GB/T 17215.323-2008、DL/T 614-2007等guo家标准以及行业标准，其通讯符合DL/T 645-2007的要求。

2、主要参数(具体以产品面板参数为准)
　　参比电压(Un)：3×220V/380V
　　工作电压：0.8Un~1.1Un
　　ji限工作电压： 0.7Un~1.2Un
　　电流测量范围：1.5(6)A、5(40)A、10（60）A、20（80）A
　　工作温度： -25℃~55℃
　　ji限工作温度： -40℃~70℃
　　运输及储存温度：-40℃~70℃
　　相对湿度： 0~95％，无凝露
　　启动：符合GB/T 17215.321-2008以及GB/T 17215.323-2008要求。
　　功耗：电压线路功耗：≤1.5W(或6VA)
　　电流线路功耗：≤1VA
　　潜动：电压回路加额定电压的115％，电流线路无电流，仪表测试输出不产生多余一个脉冲
　　脉冲常数：6400/1600/800/400imp/kWh ( kvarh )（见产品铭牌）
　　精度等ji：有功:0.5S、1.0ji ;无功: 1.0、2.0ji
　　辅助电源：常规产品不需外加辅助电源，采用测量回路电源，如需辅助电源可根据客户要求定制。

3、通讯接口
　　本仪表配置有一个RS485通讯接口。RS485通讯波 te率为1200bps、2400bps、4800bps、9600bps、19200bps可设。通过RS485接口，可与PC机完成编程参数设置和抄读数据。
　　出厂默认波 te率为1200bps。

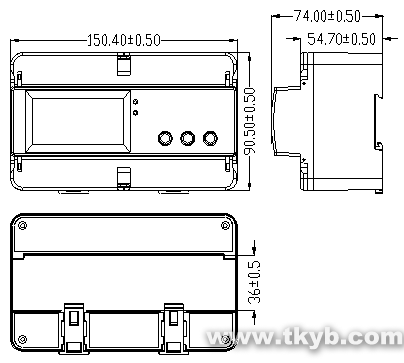

4、外形及接线图

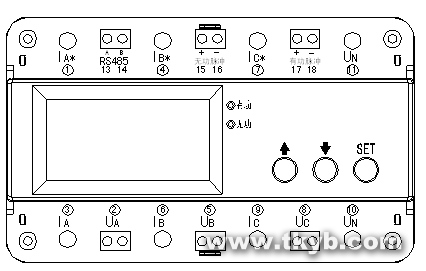

5、辅助端子接线图

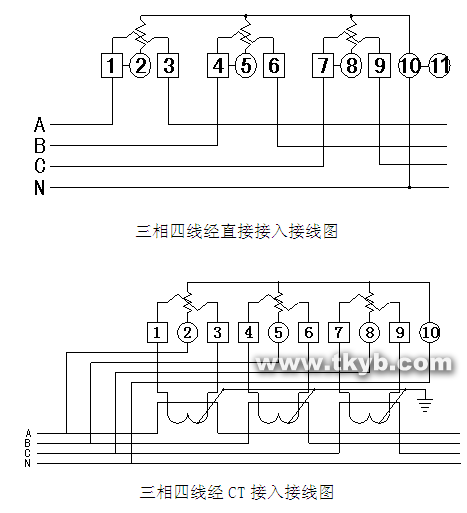

６、接线图
