YW-AMRS的自动抄表系统自动抄表系统

一、概述
  YW-AMRS自动抄表系统是以计算机及网络技术为基础,采用目前普遍使用的基于485通讯的底层数据采集方式,全面解决电能计量管理问题。
  本系统是为需要采用集中抄表的供电企业、企业用户等提供完整的用电管理解决方案。
  抄表系统的数据采集采用485总线结构,具有施工简便数据传输速率高,可靠稳定等许多优点。系统主站到集线器可以采用多种信道实现通信,比如电话网(PSTN)、局域网LAN、GSM/GPRS和其它符台RS-232标准的设备或信道.其中利用局域网和GPRS可以建立互联网的工作方式,系统王站可以通过Internet实现远程抄表。
二、抄表系统适用标准
  DL/T698-1999《低压电力用户集中抄表系统技术条件》
  DL/T645-1997《多功能电能表通信规约》
  DL/T533-1997《无线电负荷控制双向终端技术条件》
  DL/T721-2000《配电网自动化系统远方终端》
三、抄表系统构成

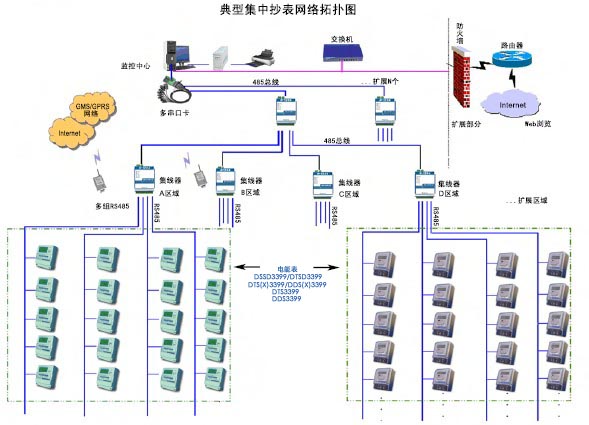

点击查看大图

  如上图所示,整个抄表系统由抄表主站系统、网络集线器、抄表机和电能表等部分构成。
  根据客户的实际情况,采用分区管理模式,抄表指令由主站系统发出。在每个区域中集线器采集数据后与上层系统通讯,集线器分上行与下行通信两种,下行通讯为电能表与集线器之间的通讯,上行通讯为集线器与主站系统的通讯,集线器与主站系统之间通讯,可根据现场实际情况采用电话拨号、GPRS/GSM、TCP/IP网络等通信信道。针对用户局域网有数据共享要求的用户,可采用WEB方式发布相关数据信息,采用安全的通道与措施,使获得授权的用户可以访问采集到的抄表数据。
四、主站系统功能模块
  抄表主站是自动抄表系统的管理中心,负责整个系统的电能信息采集、用电管理以及数据应用等。本系统方便应用扩展,可根据具体需要,将自动抄表系统与计费收费系统、用电信息发布系统、用电信息查询系统等进行数据共享。
  1)抄收功能
     按照主站系统预先设定的抄收周期和时间,通过集线器自动地读取计量仪表(电能表)的计量数据和状态信息。
  2)设置功能
     设置电力用户电能表的设备地址、用户信息等,在线修改用户异动信息,修改区域信息与表计信息等。
  3)远程控制功能
     自动进行系统自检,发现设备(包括通信)异常记录事项并报警,记录连续不用电的用户,并具有远程控制功能(需终端用户电能表功能支持,例如拉闸、上闸、窃电报警等)。
  4)计量数据冻结功能
     通过集线器向485信道实时发送广播冻结命令,实现指定时问用户计量仪表的计量数据冻结的功能。
  5)统计分析功能
     统计分析用户的用电负荷曲线:根据指定的条件对用户、区域电量情况进行对比分析:计算区域日、月、年线损:做用电水平、异常用电、故障信息等统计。
  6)打印报表、收费功能
     系统根据用户的实际抄表情况,自动生成相关抄表报表,如月结算报表、建立用户账户信息,可支持预付费管理,对用户缴费、欠费等情况进行有效地管理。
五、演示软件

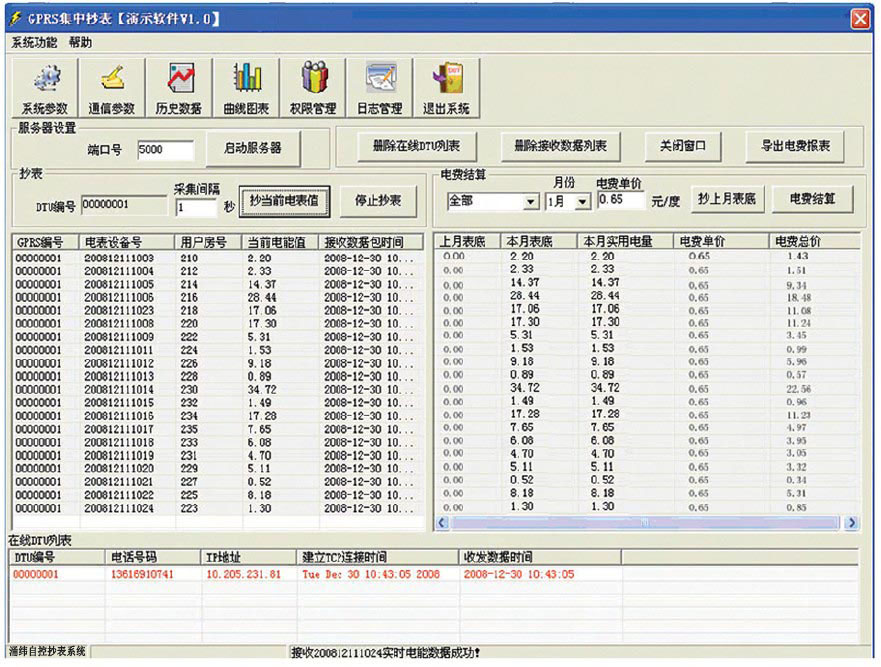

  1)抄表系统截图

点击查看大图

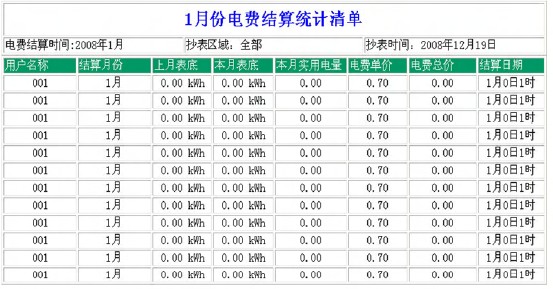

  2)电费结算清单

六、手持抄表机
  抄表机是一种手持数据终端设备,用红外通信方式实现数据交换,使用极为方便。可以直接读取电能表中存储的数据信息,并且可以对电能仪表做现场维护:
  ◆采用红外线方式(非接触式)与采集终端和远方单元通信,可以设置、修正、核对地址码、表常数、窗口值和表个数等参数;
  ◆通过串口与集线器通信,当用户不设置主站,或者集线器处无法建立上行信道时,于持抄表机可以代替主站的部分功能;
  ◆通过串口将数据下载给主站计算机;
  ◆其它数据处理功能。


手持抄表机
