三相三线有功无功组合式电能表DSS(X)3366

一、概述
　　DSS(X)3366电子式三相三线有功电能表采用三相zhuan用双向计量芯片及SMT制造工艺，并选用guoji品牌的长寿命元器件，按照GB/T17215-2002和GB/T18460.3-2001标准生产，通信规约符合DL/T645-1997《多功能电能表通信规约》电力行业标准。产品结构坚固、性能优良、可kao性高、免调校、过载能力高。
　　本产品适用于需要三相总计量的中小动力用户、商业用户、居民用户等需要长寿命、免维护等优点
二、功能 te点
　　★全电子式设计，内置zhuan用计量芯片，具有精度高、灵敏度高、逻辑防潜、可kao性高、宽负荷等 te点
　　★具有抗高压攻击和静电攻击
　　★测量三相有功电能，以同一方向累计电能
　　★工作电压范围宽
　　★计时功能和月末冻结功能
　　★高温高湿环境保障计量精度
　　★LCD双排显示：上排6+2位，显示总有功电能；下排6+2位，显示总无功电能
　　★具有红外与RS485通讯功能
　　★光电隔li脉冲输出，LED脉冲工作指示
　　★具有停电抄表功能
三、主要技shu指标和参数
　　工作电压:0.8Un~1.1Un（ji限:0.7Un~1.2Un）
　　工作温度:-25℃～+55℃（ji限:-30℃～+65℃）
　　相对湿度：≤ 85%RH（ji限湿度：≤ 95%RH）
　　电压线路功耗：小于2W、10VA（每相）
　　起动电流:符合GB/T17883-1999及GB/T17882-1999要求
　　精度等ji：1.0/2.0ji（有功/无功）
　　接线方式:三相三线
　　参比电压:3×100V
　　电流量程:1.5(6)A、5(6)A、2.5(10)A
四、关键器件
　　PCB板及表面装贴元件经工艺处理，具有良好jue防潮、防氧化 te性。
　　计量芯片：ATT7026
　　铭牌：防褪色铝铭牌
　　电解电容：日本红宝石（YXF）电容
　　显示器件：宽温度LCD或宽温度、宽视角STN液晶
　　采用阻燃ABS+PC外壳.放褪色铝铭牌

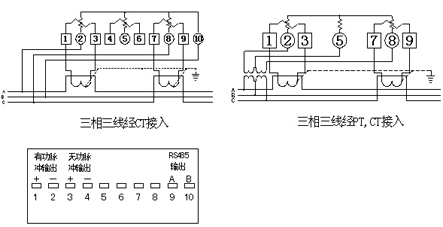

五、接线图

六、安装尺寸
