DDS3366S电子式单相有功电能表(普通型)

一、概述
　　 DDS3366S电子式单相有功电能表采用大规模集成电路及SMT制造工艺，并选用品牌的长寿命元器件，按照GB/T17215-2002和GB/T18460.3-2001标准生产，通信规约符合DL/T645-1997《多功能电能表通信规约》电力行业标准。产品结构坚固、性能优良、可kao性高、免调校、过载能力高。
　　 本产品经济实惠、有利于降低安装成本，并具备运行稳定可kao、长寿命、免维护等优点。
二、功能 te点
　　 ★高可kao、低功耗、长寿命、宽量程、高精度
　　 ★抗高压攻击和静电攻击
　　 ★反向结法用电计入正向用电计量
　　 ★工作电压范围宽
　　 ★具有容错设计
　　 ★高温高湿环境保障计量精度
　　 ★LCD显示，6位整数，一位小数
　　 ★光电隔li脉冲输出，LED脉冲工作指示
三、主要技shu指标
　　 功能 te性：S型-具备基本配置功能
　　 电压线路功耗：小于2W、10VA
　　 工作电压范围：154VAC～265VAC
　　 规定温度范围：-25℃～+55℃
　　 精度等ji：1ji、2ji
　　 相对湿度：≤ 85%（ji限湿度：≤ 95%）
　　 起动电流：0.4%Ib（1ji），0.4%Ib（2ji）
　　 显示方式：7位LED
　　 电流量程：1.5(6)A、2.5(10)A、5(40)A、10(60)A、20(80)A
四、关键器件
   PCB板及表面装贴元件经工艺处理，具有良好绝缘、防潮、防氧化 te性。
　　 计量芯片：ADE7755
　　 铭牌：防褪色铝铭牌
　　 电解电容：日本红宝石（YXF）电容
　　 显示器件：宽温度LCD

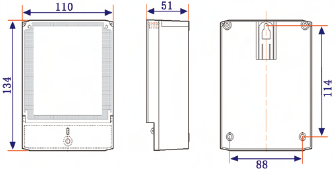

五、安装尺寸
