金属屏蔽电力电缆

一、产品用途
    适用于额定电压0.6/1kV及以下的电力线路中作输送电能用。本产品具有较强的抗电磁干扰、抗雷击及均匀电场,改善供电品质的特性,特别适用具有精密电子装置的场所,如计算机中心、航空航天监控中心、智能大厦等。
二、执行标准
    本产品按Q/HX-15设计制造
三、型号名称

型号 产品名称
铜芯 铝 芯
VV-P
YJV-P
VLV-P
YJLV-P
聚氯乙烯(交联聚乙烯)绝缘金属屏蔽聚氯乙烯护套电力电缆
VV22-P
YJV22-P
VLV22-P
YJLV22-P
聚氯乙烯(交联聚乙烯)绝缘金属屏蔽钢带铠装聚氯乙烯护套电力电缆
VV32-P
YJV32-P
VLV32-P
YJLV32-P
聚氯乙烯(交联聚乙烯)绝缘金属屏蔽细钢丝铠装聚氯乙烯护套电力电缆
ZR-VV-P
ZR-YJV-P
ZR-VLV-P
ZR-YJLV-P
阻燃型聚氯乙烯(交联聚乙烯)绝缘金属屏蔽聚氯乙烯护套电力电缆
ZR-VV22-P
ZR-YJV22-P
ZR-VLV22-P
ZR-YJLV22-P
阻燃型聚氯乙烯(交联聚乙烯)绝缘金属屏蔽钢带铠装聚氯乙烯护套电力电缆
ZR-VV32-P
ZR-YJV32-P
ZR-VLV32-P
ZR-YJLV32-P
阻燃型聚氯乙烯(交联聚乙烯)绝缘金属屏蔽细钢丝铠装聚氯乙烯护套电力电缆
NH-VV-P
NH-YJV-P
- 聚氯乙烯(交联聚乙烯)绝缘金属屏蔽聚氯乙烯护套耐火电力电缆
NH-VV22-P
NH-YJV22-P
- 聚氯乙烯(交联聚乙烯)绝缘金属屏蔽钢带铠装聚氯乙烯护套耐火电力电缆
NH-VV32-P
NH-YJV32-P
- 聚氯乙烯(交联聚乙烯)绝缘金属屏蔽细钢丝铠装聚氯乙烯护套耐火电力电缆
 型号说明:金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆有所不同,在型号上以“-P”后缀加以区分,如:VV-P、YJV-P、YJLV22-P等等。
四、规格型号
型 号 芯 数 标 称 截 面
(mm2)
铜 芯 铝芯
VV-P、YJV-P
ZR-VV-P、ZR-YJV-P
NH-VV-P、NH-YJV-P
VLV-P、YJLV-P
ZR-VLV-P、ZR-YJLV-P
1 4~300
VV-P、YJV-P
ZR-VV-P、ZR-YJV-P
NH-VV-P、NH-YJV-P
VLV-P、YJLV-P
ZR-VLV-P、ZR-YJLV-P
2 4~185
VV22-P
ZR-VV22-P、ZR-YJV22-P
ZR-VV32-P、ZR-YJV32-P
ZR-VV42-P、ZR-YJV42-P
VLV22-P
ZR-VLV22-P、ZR-YJLV22-P
ZR-VLV32-P、ZR-YJLV32-P
ZR-VLV42-P、ZR-YJLV42-P
2 4~185
VV-P、YJV-P
ZR-VV-P、ZR-YJV-P
NH-VV-P、NH-YJV-P
VLV-P、YJLV-P
ZR-VLV-P、ZR-YJLV-P
3 2.5~240
VV22-P
ZR-VV22-P、ZR-YJV22-P
ZR-VV32-P、ZR-YJV32-P
ZR-VV42-P、ZR-YJV42-P
VLV22-P
ZR-VLV22-P、ZR-YJLV22-P
ZR-VLV32-P、ZR-YJLV32-P
ZR-VLV42-P、ZR-YJLV42-P
3 2.5~240
VV-P、YJV-P
ZR-VV-P、ZR-YJV-P
NH-VV-P、NH-YJV-P
VLV-P、YJLV-P
ZR-VLV-P、ZR-YJLV-P
3+1 4~240
VV22-P
ZR-VV22-P、ZR-YJV22-P
ZR-VV32-P、ZR-YJV32-P
ZR-VV42-P、ZR-YJV42-P
VLV22-P
ZR-VLV22-P、ZR-YJLV22-P
ZR-VLV32-P、ZR-YJLV32-P
ZR-VLV42-P、ZR-YJLV42-P
3+1 4~240
VV-P、YJV-P
ZR-VV-P、ZR-YJV-P
NH-VV-P、NH-YJV-P
VLV-P、YJLV-P
ZR-VLV-P、ZR-YJLV-P
4 4~185
VV22-P、ZR-VV22-P
ZR-YJV22-P、ZR-VV32-P
ZR-YJV32-P、ZR-VV42-P
ZR-YJV42-P、NH-VV22-P
NH-YJV22-P、NH-VV32-P
NH-YJV32-P、NH-VV42-P
NH-YJV42-P
VLV22-P
ZR-VLV22-P、ZR-YJLV22-P
ZR-VLV32-P、ZR-YJLV32-P
ZR-VLV42-P、ZR-YJLV42-P
4 4~185
五、使用条件
    1、线缆导体长期工作温度应不超过70℃
    2、短路时,电缆导体的最高温度应不超过160℃
    3、 敷设时的环境温度不低于0℃,低于0℃应预先加热电缆敷设时的最小弯曲半径
    4、单芯电缆不小于电缆外径的20倍
    5、多芯电缆不小于电缆外径的15 倍
    6、敷设时,应将屏蔽层两端可靠接地,并不使屏蔽层断裂或松散,否则会降低屏蔽效果
六、主要技术参数

标称截面
(mm2)

20℃时导体直流电阻
≤ Ω/Km

交流

电压试验

铜芯



2.5

7.41

12.1

3.5KV
5min不击穿

4

4.61

7.41

6

3.08

4.61

10

1.83

3.08

16

1.15

1.91

25

0.727

1.20

35

0.524

0.868

50

0.387

0.641

70

0.268

0.443

95

0.193

0.320

120

0.153

0.253

150

0.124

0.206

185

0.0991

0.164

240

0.0754

0.125

300

0.0601

0.100

七、生产范围
    电缆绝缘线芯:1—5芯,标称截面:1.5—300mm2,单芯截面为:1.5--1000 mm2
八、使用特性

项目

性能

额定电压Uo/U

0.6/1kV

长期允许工作温度

这些性能与对应的聚氯乙烯绝缘电力电缆或交联聚乙烯电力电缆一致

绝缘性能

短路时最高温度

阻抗

具有较低且均匀的正(逆)序和零序工作阻抗,有利于改善供电品质

电抗

同心导体比普通四芯电缆在零序工作状态 下的电抗值抵很多,有利于短路自动保护装置的灵敏动作,从而保证相关设备的安全运行

抗干扰能力

具有较强的抗电磁干扰和抗雷击等性能

燃烧性能

阻燃电缆能经受GB12666.5(IEC332-3)规定的成束燃烧试验,
耐火电缆能经受GB12666.6(IEC331)规定的耐火特性试验

导体电阻

符合GB3956

耐压性能

经受5min的3.5kV工频电压试验

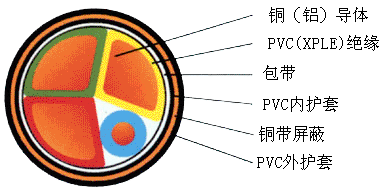

九、产品结构图

、交货长度
    1.成圈100M,成盘应大于100M;
    2. 短段电缆不小于10M,短段电缆的交货数量应不超过交货总长度10%,且每个包装件应不超过五段;
    3. 根据双方协议允许任何长度的电缆交货,长度误差为±0.5%;
    4. 用户对产品有阻燃特性要求,在合同中需另补充协议
