硅橡胶绝缘和护套电力电缆

     本产品用于交流额定电压0.6/1KV及以下的高温范围和恶劣环境内,作电气设备电能传输线
一、生产执行标准
    采用企业标准
二、使用条件
    1.电缆长期工作温度为-60~180℃,电缆敷设温度应不低于0℃
    2.允许弯曲半径不小于电缆外径的10倍
三、型号、名称

型 号
名 称
GG
硅橡胶绝缘和护套电力电缆
GG22
硅橡胶绝缘,PVC护套内钢带铠装电力电缆
GGP2
硅橡胶绝缘和护套,铜带屏蔽电力电缆
四、规格及技术参数
  ①绝缘厚度、火花试验电压
标称截面
(mm2)
2.5,4,6
10
16
25
35
50
70
95
120
150
185
绝缘厚度
(mm)
1.0
1.2
1.4
1.6
1.8
2.0
2.2
火花击穿电压
(V)
6000
7000
8000
9000

  ②成品电缆导电线芯直流电阻:成品电缆导电线芯的直流电阻同0.6/1kv聚氯乙烯绝缘电电缆.
  ③成品电缆线芯的绝缘电阻:成品电缆绝缘线芯的绝缘电阻,换算到电缆长度为1km和温度为20℃时,导电线芯截面在50mm2及以下的应不小于50MΩ,70-185mm2的应不小于35MΩ.
  ④多芯电缆的成品电压试验应经受交流50Hz,试验电压3500V、5min的试验。
五、外径尺寸
     在订货时,根据用户需要提供
六、电缆结构图

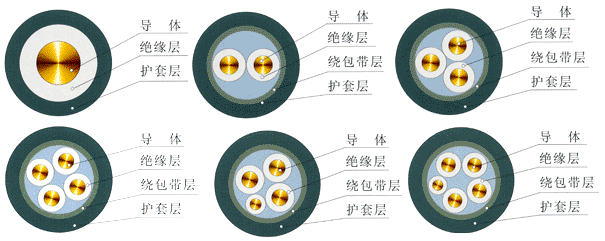

    ①非铠装硅橡胶绝缘和护套电力电缆   圆形电缆结构图

    ②钢带铠装硅橡胶绝缘和护套电力电缆   圆形电缆结构图

七、交货长度
    1.交货长度一般100m以上,计量误差不大于±0.5 %。
    2.根据协议,允许任何长度供货。
