  您的位置:首页->产品列表->电量变送器

功率因数变送器
型号:YWD-COSΦ/3COSΦ/4COSΦ

一、概述
  本系列变送器是以AT89C52单片机为核心,采用最新算法,能同时实现交流电路的频率及功率因数的精确测量。在国内同类产品中处领先水平。

二、主要技术指标

执行标准:GB/T 13850-1998idtIEC688:1992
准 确 度:0.5%
整机功耗:≤5VA
工频耐压:AC2.0kV/min.1mA
绝缘电阻:≥20MΩ(DC500V)
响应时间:≤300ms
输入范围:AC0~6A、AC0~380V可选,频率50/60Hz
过载能力:电流:2倍连续, 30倍/秒。电压:2倍连续
输出信号:DC0~5V、0~±5V、4~20mA,4~12~20mA等

吸收功率:电压每相<0.25VA(220V时)
电流每相<0.1VA
负载电阻:电流输出: RL≤650Ω
电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存条件:温度:-40~70℃
          湿度:20~95% 无凝露
安装方式:DIN(35mm)导轨安装及M4镙钉固定
外形尺寸:110 mm×75 mm×120mm

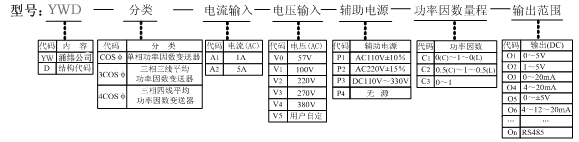

三、产品选型表

例:YWD-COSφ-V2-A2-P2-C2-05
YWD单相功率因数变送器  输入电压:220V  输入电流:5A  辅助电源:AC220V±15% 测量量程:0.5(C)~1~0.5(L) 输出范围:DC0~±5V

四、接线图



五、安装方式
  采用DIN导轨和螺钉两种安装方式,导轨宽35mm。螺钉大小为M4×12。
