三相四线有功(无功)功率变送器
型号:YWD-P4(Q4)

一、概述
     有功功率变送器、无功功率变送器是一种将被测有功和无功功率转换成按线性比例输出的直流电流或直流电压。并能反应出被测功率的传输方向。适用于各种三相三线和三相四线系统,可广泛用于石油、邮电、冶 金、铁道、市政、电力等部门的电气装置。

二、主要技术指标

执行标准:GB/T 13850-1998idtIEC688:1992
准 确 度:0.2%,0.5%
整机功耗:≤5VA
工频耐压:AC2.0kV/min.1mA
绝缘电阻:≥20MΩ(DC500V)
冲击电压:5kV(峰值),1.2/50 μS
响应时间:≤300ms
吸收功率:每路电压<0.25VA
每路电流:<0.1VA

输入范围:AC0~5A、0~500V可选,50/60Hz
过载能力:电流:2倍连续, 30倍/秒。电压:2倍连续
输出信号:DC0~20mA、0~±20mA、4~20mA、4~12~20mA、0~1V、
          0~±1V、0~5V、0~±5V
负载电阻:电流输出:RL≤650Ω  电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存条件:温度: -40~70℃  湿度:20~95% 无凝露
安装方式:DIN(35mm)导轨安装及M4镙钉固定
外形尺寸:110mm×75mm×120mm

三、产品选型表

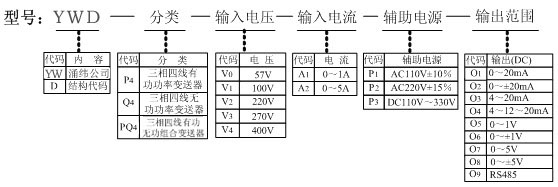

例:YWD-P4-V2- A2-P2-07
三相四线有功变送器  电压量程:220V  电流量程:5A  辅助电源:AC220V±15% 输出范围:DC0~5V

四、接线图

五、安装
  DIN导轨和盘面螺钉两种方式固定,导轨宽度为35mm,螺钉大小为M4×12。

六、产品调试
      打开对应于变送器面板上相应的ZERO和CAL两个橡皮塞,其内的二个电位器分别为零点和满度调校电位器,调校时用小镙丝刀慢慢旋转至所需精度即可。
      产品出厂时已调校好零点和精度,请勿随意调整。

七、注意事项
  1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
  2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3、产品出厂时已调校好零点和精度,请勿随意调整。
