  您的位置:首页->产品列表->电量变送器

频率变送器
型号:YWE-F

一、概述
    本系列变送器是以单片机为核心,采用最新算法,实现交流电路频率的精确测量。在国内同类产品中处于领先水平

二、主要技术指标

执行标准:GB/T 13850-1998idtIEC688:1992
准 确 度:0.2%,0.5%
整机功耗:≤1VA
工频耐压:AC2.0kV/min.1mA
响应时间:≤400ms
输入范围:AC0~500V,频率0~10Hz可选
吸收功率:≤0.22VA/220V,≤0.10VA/100V
过载能力:2倍连续
输出信号:DC0~5V、1~5V、0~20mA、4~20mA
负载电阻:电流输出:+12V、+15V辅助电源时RL≤270Ω
+24V辅助电源时RL≤600Ω
电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存环境:-40~70℃,20%~95%无凝露
安装方式:DIN(35mm)导轨安装及M3镙钉固定
外形尺寸:42 mm×75 mm×70mm

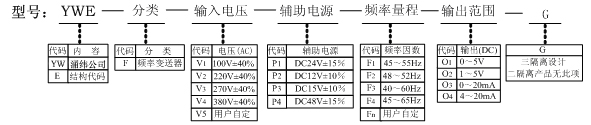

三、产品选型表

例如:YWE-F-V2-P2-F1-04
YWE系列频率变送器  输入电压:220VAC±40% 辅助电源:12VDC±10% 频率量程:45~55Hz 输出范围:4~20mADC

四、接线图



五、安装方式

采用DIN导轨和螺钉两种安装方式,导轨宽度35mm。螺钉大小为M3×12。

六、注意事项
  1、连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
  2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3、产品出厂时已调校好零点和精度,请勿随意调整。
