三组合交流电流（电压）变送器
型号：YWD-3I(U)

一、概述
　　交流电流（电压）变送器是一种能将被测交流电流（交流电压）转换成按线性比例输出直流电压或直流电流的仪器，广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式，其 te点为：
　　1、准确度高（典型：0.2%　zui好0.05%）。
　　2、整个量程范围都有ji高的线性度。
　　3、集成化程度高，结构简单，优良的温度 te性和长期工作稳定性，使变送器免于定期校验。

二、主要技shu指标

执行标准：GB/T 13850-1998idtIEC688:1992 准 确 度：0.2%,0.5% 整机功耗：≤5VA 工作稳定性：年变化< 0.2% 工频nai压：AC2.0kV/min.1mA 绝缘电阻：≥20MΩ(DC500V) 冲击电压：5kV(峰值),1.2/50 μS 响应时间：≤350ms 输入范围：AC0～10A、AC0～500V可选，频率50/60Hz

吸收功率：每相< 0.5VA/450V, <0.2VA/100V,<0.1VA/5A 过载能力：电流：2倍连续, 30倍/秒。电压：2倍连续 输出信号：DC0～5V、1～5V、0～20mA、4～20mA等 负载电阻：电流输出：RL≤600Ω 电压输出：RL≥2KΩ 工作环境：-10～50℃，20%～90%无凝露 贮存环境：-40～70℃，20%～95%无凝露 安装方式：DIN（35mm）导轨安装及M4镙钉固定 外形尺寸：110 mm×75 mm×120mm

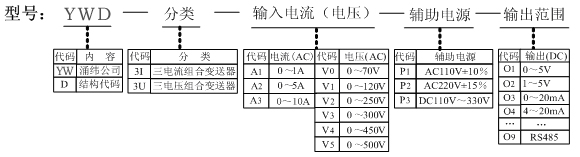

三、产品选型表

例2：YWD-3U-V3-P2-O4
YWD-3U型有源三电压组合变送器?输入：0～300VAC?辅助电源：220VAC±15%?输出：4～20mADC

四、接线图

五、产品调试
　　找到对应于变送器面板上相应的ZEROA、CALA、ZEROB、CALB、和ZEROC、CALC六个调试孔，其内的电位器分别为A、B、C三路的零点和满度调校电位器，调校时用小螺丝刀慢慢旋转至所需精度即可。

六、注意事项
　　1、输入、输出、辅助电源接线bixu正确，不能错位。
　　2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
　　3、产品出厂时已调校好零点和精度，请勿随意调整。
