  您的位置:首页->产品列表->电量变送器

直流漏电流变送器
型号:YWM-LI□

一、概述
  直流漏电流变送器是采用磁调制原理实现直流小电流的非接触测量,具有稳定性好、绝缘度高、安装方便等特点。

二、主要技术指标

输 入  电流0~±10mA,0~±20mA,0~±50mA,
     0~±100mA,0~±200mA
输 出  直流电压:0~±5V
     负载电阻:≥2kΩ
特性曲线(例)

准确度  :2.0%
静态功耗:≤500mW
绝缘耐压:输入/输出,输入/电源间:AC      3kV/min.1mA
响应时间:<200ms
开孔孔径:Ф30mm
工作环境:-10~50℃,20%~90%无凝露
贮存环境:-40~70℃,20%~95%无凝露
安装方式:DIN(35mm)导轨安装及M3镙钉固定
外形尺寸:100mm×24mm×74mm

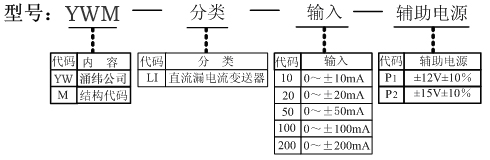

三、产品选型表

四、外形图

五、接线图

六、安装
  采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M4×12 。

七、注意事项
  1.传感器在出厂前已按用户需求调节好,无需再调节。
  2.初次上电时,若输出有微小偏差,无需调整。约30分钟后输出能自动归零。若长时间关机后重新开机,要有上述过程。
