  您的位置:首页->产品列表->电量变送器

直流电流(电压)变送器
型号:YWE-DI(DV)

一、概述
  YWE系列直流变送器系采用美国惠普公司最新器件—HCNR200/201线性光耦。将被测信号变换成一电压,经HCNR200/201线性光耦直接变换成一个与被测信号成极好线性关系并且完全隔离的电压,再经恒压(流)至输出。本机采用计算机辅助设计(CAD),具有原理非常简单,线路设计精炼,可靠性高,安装方便等优点。YWE系列直流变送器以其良好的性能和低廉的价格,可广泛用于电信、电力等领域。尤其适用于工业过程控制中。

二、原理
  本电路的核心器件—HCNR200/201线性光耦由高性能铝镓砷发光二极管(LED)和两只紧密匹配光电二极管构成。输入光电管用来控制LED发光的强度并使之稳定这样就使LED的非线性和不稳定性质几乎被完全消除,输出光电管则产生一个光电流与LED发出的光强度成线性关系。由于该器件两只光电管的精密匹配和精心设计,确保了光耦具有很好的线性度和稳定的增益。

三、HCNR200/201主要特点
  低非线性度:典型:0.1% 最好:0.01%
  低温度系数:-65ppm/℃
  宽?频?带:高精度:DC-10kHz
  高速可达成:5MHz

四、主要技术指标

执行标准:QB/441600 17 079-2001
准 确 度:0.2%,0.5%
整机功耗:≤1.0VA
工作稳定性:年变化< 0.2%
工频耐压:AC2.0kV/min.1mA
绝缘电阻:≥20M Ω(DC500V)
冲击电压:5kV(峰值),1.2/50 μS
响应时间:≤350ms
输入范围:DC0~5A、DC0~500V可选
吸收功率:<0.1VA
过载能力:电流:1.5倍连续, 20倍/秒。电压:2倍连续
输出信号:DC0~5V、1~5V、0~20mA、4~20mA、1~3~5V、4~12~20 mA等
负载电阻:电流输出:+12V、+15V辅助电源时RL≤270Ω
                    +24V辅助电源时RL≤600Ω
电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存环境:-40~70℃,20%~95%无凝露
安装方式:DIN(35mm)导轨和M3镙钉固定
外形尺寸:42mm×75 mm×70mm

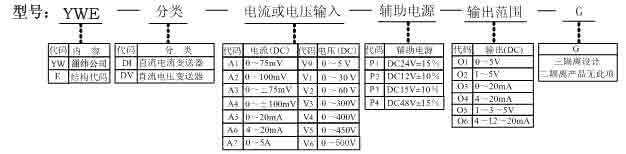

五、产品选型表

例:YWE-DV-V2-P1-O4
  YWE-DV型直流电压变送器?输入:0~60VDC?输出:4~20mADC 辅助电源:24VDC±15%

六、接线图



七、注意事项

  1. 连接线必须用屏蔽线,且电源线、输入线和输出线必须分离。
  2. 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3. 产品出厂时已调校好零点和精度,请勿随意调整。
