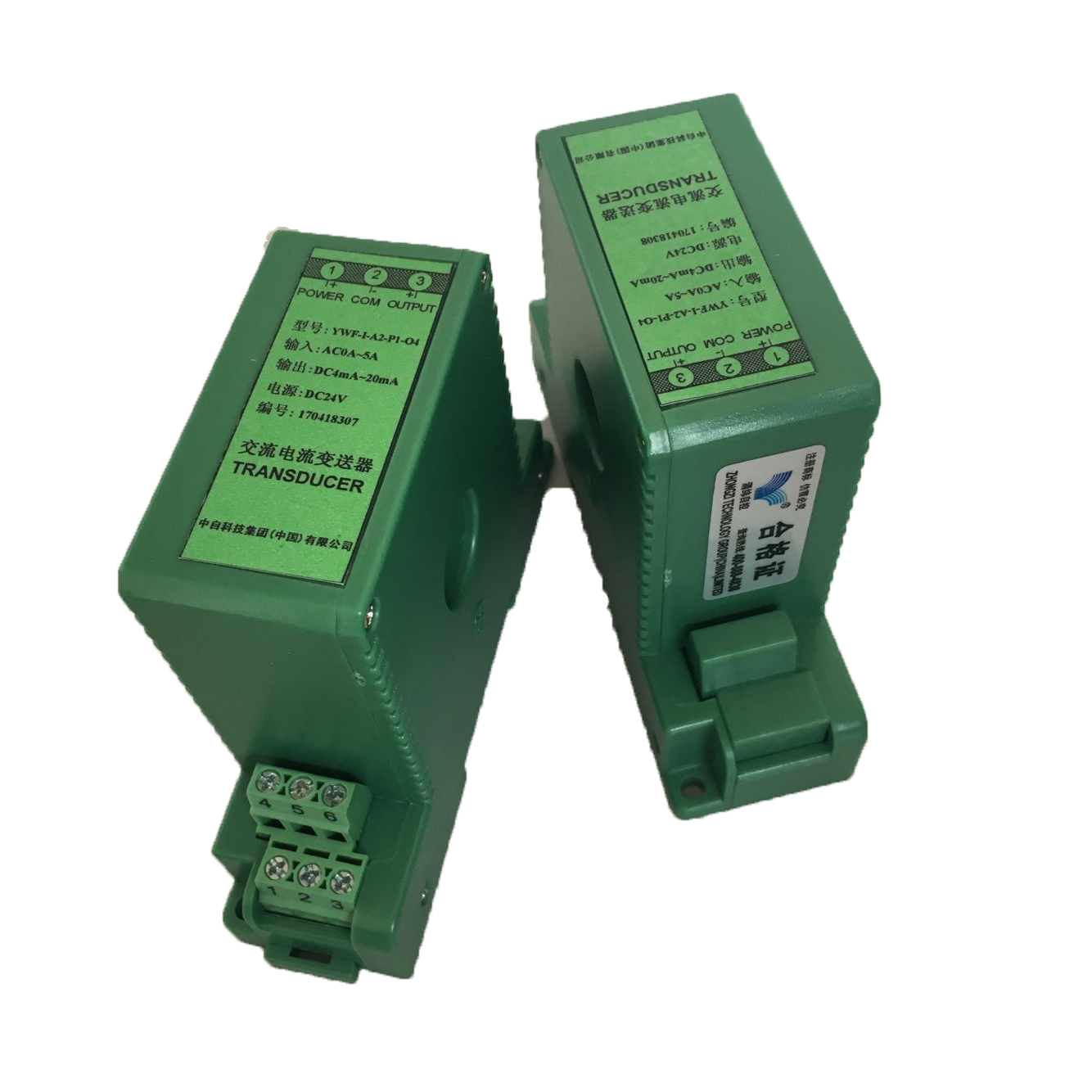

单交流电流变送器
型号:YWF-I

一、概述

  交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器,广fan应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
  交流电流变送器具有单路、三路组合结构形式,其 te点为:
  1、准确度高(典型:0.2% zui好0.05%)。
  2、整个量程范围都有ji高的线性度。
  3、集成化程度高,结构简单,优良的温度 te性和长期工作稳定性,使变送器免于定期校验。

二、主要技shu指标

执行标准:GB/T 13850-1998idtIEC688:1992
准 确 度:0.2%,0.5%
整机功耗:≤1.0VA
工作稳定性:年变化< 0.2%
工频nai压:输入/输出/外壳间:AC2.0kV/min.1mA
绝缘电阻:≥20M Ω(DC500V)
冲击电压:5kV(峰值),1.2/50 μS
响应时间:≤350ms
输入范围:AC0~100A,0~500V可选,频率50/60Hz
过载能力:电流:2倍连续, 20倍/秒。
          电压:2倍连续

吸收功率:每路< 0.5VA/450V,<0.2VA/100V,<0.1VA/5A
输出信号:DC0~5V、1~5V、0~20mA、4~20mA等
负载电阻:电流输出:+12V、+15V辅助电源时RL≤270Ω
                    +24V辅助电源时RL≤600Ω
电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存环境:-40~70℃,20%~95%无凝露
安装方式:DIN(35mm)导轨安装及M3螺钉固定
外形尺寸:106mm×31.5mm×77mm

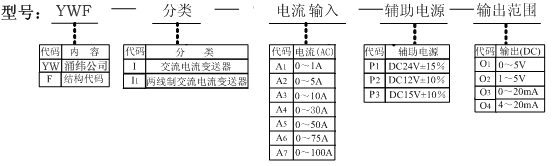

三、产品选型表

例1:YWF-I-A4-P1-O1

  YWF-I型有源单交流电流变送器 输入:0~30AAC 辅助电源:24VDC±15% 输出:0~5VDC

四、接线图

五、注意事项
  1、输入、输出、辅助电源接线bixu正确,不能错位。
  2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3、产品出厂时已调校好零点和精度,请勿随意调整。
