交流电流(电压)变送器

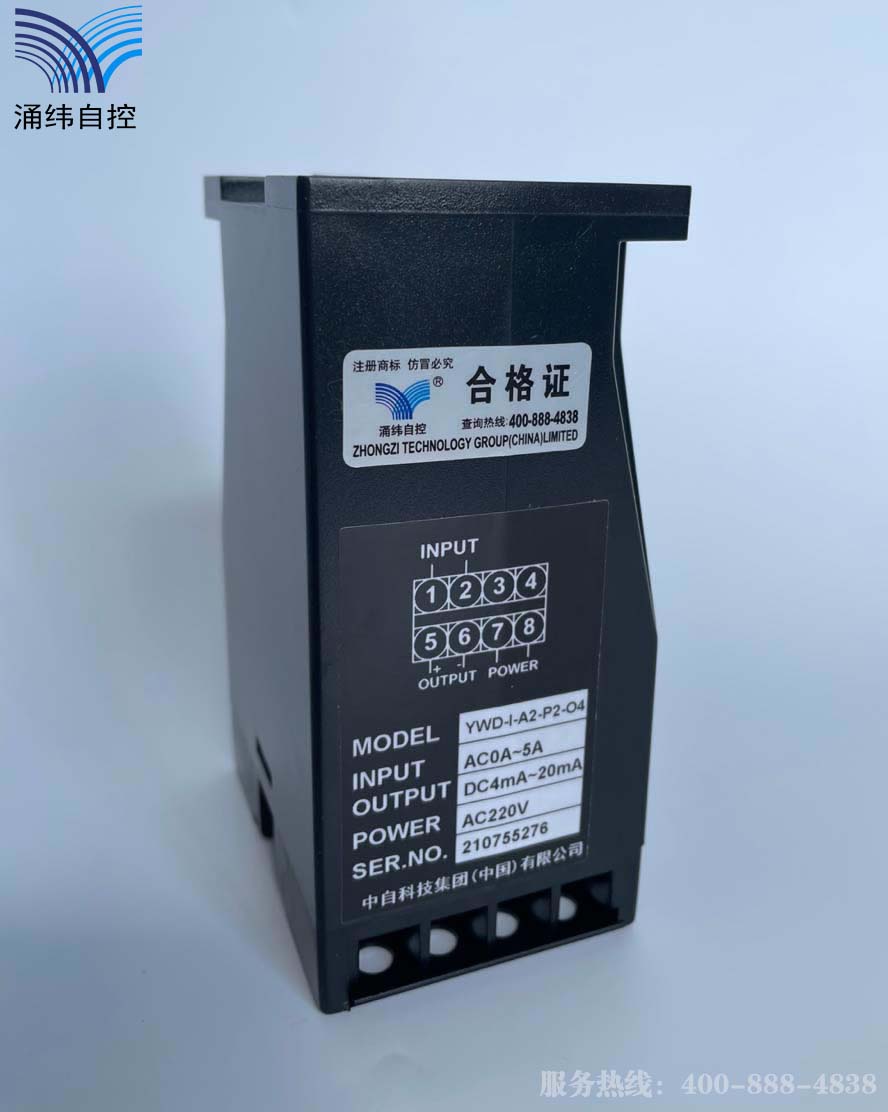

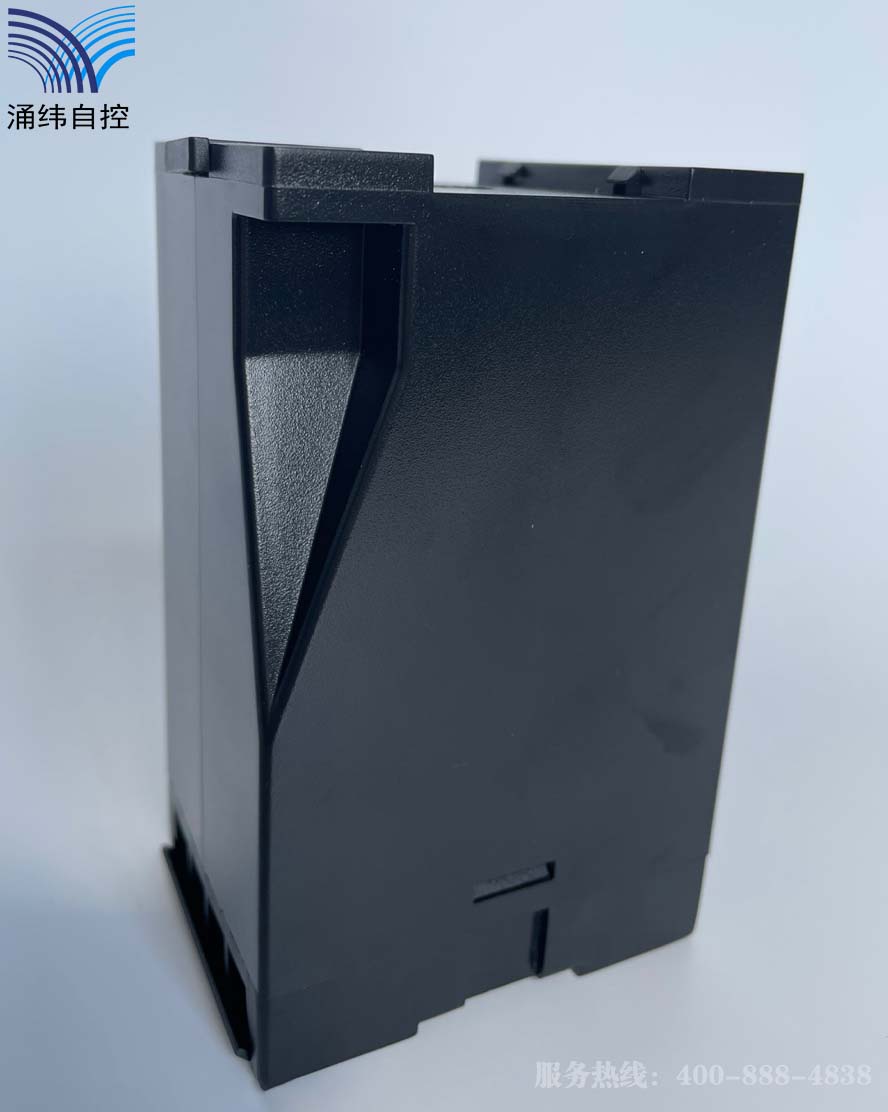

型号:YWD-I(U)

一、概述

    交流电流(电压)变送器是一种能将被测交流电流(交流电压)转换成按线性比例输出直流电压或直流电流的仪器,广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。交流电流、电压变送器具有单路、三路组合结构形式,其特点为:

    1、准确度高(典型:0.2%   最好0.05%)。
    2、整个量程范围都有极高的线性度。
    3、集成化程度高,结构简单,优良的温度特性和长期工作稳定性,使变送器免于定期校验。

二、主要技术指标

执行标准:GB/T 13850-1998idtIEC688:1992
准 确 度:0.2%,0.5%
整机功耗:≤3VA
工作稳定性:年变化< 0.2%
工频耐压:AC2.0kV/min.1mA
绝缘电阻:≥20MΩ(DC500V)
冲击电压:5kV(峰值),1.2/50 μS
响应时间:≤350ms
输入范围:AC0~10A、AC0~500V可选,频率50/60Hz

吸收功率:< 0.5VA/450V, <0.2VA/100V,<0.1VA/5A
过载能力:电流:2倍连续, 30倍/秒。电压:2倍连续
输出信号:DC0~5V、1~5V、0~20mA、4~20mA等
负载电阻:电流输出:RL≤600Ω
          电压输出:RL≥2KΩ
工作环境:-10~50℃,20%~90%无凝露
贮存环境:-40~70℃,20%~95%无凝露
安装方式:DIN(35mm)导轨安装及M4镙钉固定
外形尺寸:55 mm×75 mm×120mm³

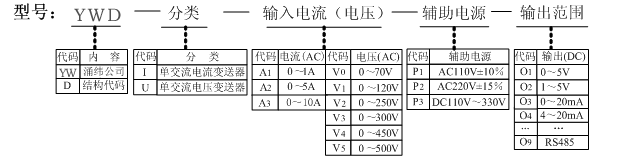

三、产品名称及型号

例:YWD-U-V3-P2-O4
  YWD-U型单交流电压变送器 输入:0~300VAC 输出:4~20mADC 辅助电源:220VAC±15%

四、接线图


图一

五、产品调试

  找到对应于变送器面板上相应的ZERO和CAL两个调试孔,其内的两个电位器分别为零点和满度调校电位器,
调校时用小螺丝刀慢慢旋转至所需精度即可。

六、安装
  采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M4×12和M3×12。

七、注意事项
  1、输入、输出、辅助电源接线必须正确,不能错位。
  2、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
  3、产品出厂时已调校好零点和精度,请勿随意调整。
