  您的位置:首页->产品列表->温度传感器->工业热电偶

多点热电偶

多点热电偶

1、应用

  适用于生产现场存在温度梯度不显著,须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中。

2、主要技术参数

  电气出口:M27X2,NPT3/4

  热响时间:≤8S

  偶丝直径:Φ3

  防护等级:IP65

3、型号及规格

型  号 分 度 号 测温范围℃ 测温点数 保护管材料
WRN-230D K 0-1000 2-12 GH3030
0-800 1Ci18Ni9Ni
WRE-230D E 0-600 1Ci18Ni9Ni
WRN-430D K 0-1000 GH3030
0-800 1Ci18Ni9Ni
WRE-430D E 0-600 Ci18Ni9Ni
  1. 热电偶I级按协议订货;
  2. 保护管其余材质根据协议订货;
  3. 外保护管用户应自备

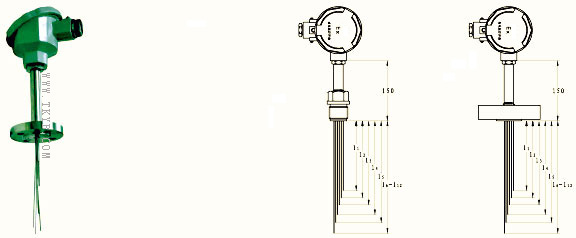

4、安装固定形式



固定螺纹

测温点数 M D H h SW d
2—6 M27x2 ¢40 28 5 32 ¢20
7—12 M33x2 ¢48 33 5 36 ¢34

固定法兰

测温点数  D D1 D2 H do d
2—6 ¢105 ¢75 5 32 ¢20
7—12 ¢115 ¢85 5 36 ¢34

5、选型须知

  1. 型号
  2. 分度号
  3. 精度等级
  4. 热电偶点数
  5. 安装固定形式
  6. 保护管材质
  7. 长度或插入深度

  例:多点热电偶,K型,3点。L级,固定螺纹M27X2,L1=1200,L2=1500,L3=2000,WRN-220D3I级L1=1200,L2=1500,L3=2000,螺纹M27x2
