LDBE型电磁流量计



一、产品概述
  电磁流量计(Eletromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技shu的发展而迅速发展起来的新型流量测量仪表。根据法拉第电磁感应定律制成,用来测量导电液体体积流量的仪表。目前已广fan地被应用于工业过程中ge种导电液体的流量测量,如ge种酸、碱、盐等腐蚀性介质;ge种浆液流量测量。
  在结构上,电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上,它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号,并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方,它将传感器送来的流量信号进行放大,并转换成流量信号成正比的标准电信号输出,以进行显示,累积和调节控制。
  LDBE型电磁流量计是我公司采用国内外先 技shu研制开发的型电磁流量计,其全中文电磁转换器内核采用高速中央处理器。计算速度快、精度高、测量性能可kao。转换器电路设计采用guoji新技shu、输入抗阻高达10的15次方欧姆,共模yi制比优于100db, 对于外来干扰以及60Hz/50Hz干扰yi制能力优于90db ,可以测量更低电导率的流体介质流量。其传感器采用非均匀磁场的新技shu及 tesu的磁路结构,磁场稳定可kao,而且大大的缩小了体积,减轻了重量,使流量计具有小型轻量化的 te点。使客户“买的放心,用的省心,服务称心”是我公司的宗旨。

二、产品 te点
  ·管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
  ·测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
  ·在现场可根据用户实际需要在线修改量程。
  ·高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
  ·采用SMD器件和表面贴装(SMT)技shu,电路可kao性高。
  ·采用16位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,ti gao了流量测量的稳定性,功耗低。
  ·全数字量处理,抗干扰能力强,测量可kao,精度高,流量测量范围可达150:1
  ·超低EM1开关电源,适用电源电压变化范围大,抗EMC性能好
  ·内部具有三个积算器可分别显示正向累计反向累计量及差值积算量,内部设有不掉电时钟,可记录 16 次掉电时间
  ·具有RS485 、RS232 、Hart和Modbus等安息字通讯信号输出。
  ·具有自检与自论断功能

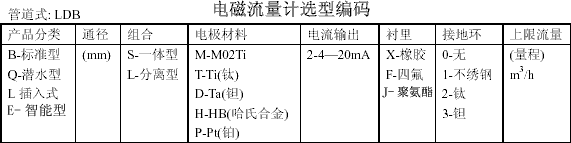

三、技shu参数

公称口径:
电ji材质:
精度等ji:
内衬材料:
电ji形式:
介质电导率:
流速范围:
介质温度:
额定压力:
连接法兰:
法兰材质:
外壳材质:
输出信号:
电缆接口:
防护等ji:
防爆等ji:
安装型式:
电源电压:
功耗:
DN10-DN2000
Mo2Ti,Hc,Hb,Ta,Pt
±0.5%,±1.0%(按口径分)
聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、nai酸橡胶
固定式、刮刀式、可拆卸式
正常测量不低于5μs/cm
0.2~11m/s可选
25℃~180℃
0.25Mpa-32Mpa
按国标GB9115-88(DIN2051,BS4504)
碳钢、不锈钢
碳钢、不锈钢
4-20mA电流、0-1kHz频率、RS485
PG10
传感器:IP65、IP67、IP68
Exmdib DIIBT4
一体型/分体型
185VAC-265VAC,18VDC-36VDC
≤15W

四、电ji,接地环材料的选择

  应根据被测流体的腐蚀性来选择电ji的材料,请查有关腐蚀手册,对于 tesu流体应作试验

材料 nai腐蚀性能
含钼不锈钢(Ocr18Ni12Mo2Ti) 硝酸、室温下 <5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一ding压力下的亚硫酸、海水、醋酸
哈氏合金 C 哈氏合金 B(HC、HB) nai氧化性酸、氧化性盐、nai海水、nai非氧化怀酸,非氧化性盐、碱、常温硫酸
钛 (Ti) 海水、ge种氯化物和次氯盐酸、氯化性酸(包括发烟硝酸)、有机酸、碱
钽 (Ta) 除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和 <175℃
铂(Pt) ge种酸、碱、盐、不包括王水

五、衬里材料说明

应根据被测介质的腐蚀性,磨损性和温度来选择内衬材料

内衬材料 名称 符号 性能 zui高工作温度 适用液体
橡胶 氯丁橡胶   nai磨性中等,nai一般低浓度的酸碱盐的腐蚀 <80℃ 自来水、工业用水、海水
聚胺脂橡胶   ji好的nai磨性能,nai酸碱性能较差 60<℃ 纸浆、矿浆等浆液
氟塑料 聚四氟乙烯 F4或PTFE 化学性能很稳定、nai沸腾的盐酸、硫酸、王水、浓碱的腐蚀 180<℃ 腐蚀性强的酸碱盐液体
  四氟乙烯和六氟丙烯译名: te氟隆 FEP F46或FEP 化学性能略逊于 F4   腐蚀性的酸碱盐液体
塑料 四氟乙烯和乙烯 F4或ETFE 化学性能略逊于 F4   腐蚀性的酸碱盐液体
聚乙烯 PO 化学性能稳定 60<℃ 污水
聚苯硫醚 PPS   150<℃ 热水

六、流量范围的选择
  zui大流量和zui小流量bixu符合下表中的数据

内径(mm) 10 15 20 25

32

40

50

65

Qmin(m3/h)

00283

00636

0.12 0.15

0.29

0.452

0.7

1.19

Qman(m3/h) 4.24

9.54

16.96 26.5

43.42

67.85

106.0

179.0

内径(mm)

80

100

125

150

200

250

300

350

Qmin(m3/h) 1.8

2.82

4.41

6.36

11.3

17.6 25.4

34.6

Qman(m3/h)

271.0

424.0

662.0

954.0

1690

2650 3810

5190

内径(mm) 400

450

500

550

600

700

800

900

Qmin(m3/h) 45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0
Qman(m3/h) 6780

8570

10600

12800

15200 20700

27100

34300

内径(mm) 1000 1100 1200 1400 1600 1800 2000 2200
Qmin(m3/h) 282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4
Qman(m3/h) 42400 51300 61000 83121 108566 137404 169635 205258

七、安装地点的选择
  为了使变送线路工作可kao稳定,在选择安装地点时应该注意以下几方面的要求:
  1.尽量避开铁磁性物体及具有强电磁场的设备(如大电机,大变压器等)以免磁场影响传感器的工作磁场和流量信号。
  2.应尽量安装在干燥通风之处,不宜在潮湿、易积水的地方安装。
  3.应尽量避免日晒雨淋,避免环境温度高于60度及相对湿度大于95%。
  4.选择便于维修,活动方便的地方。
  5.流量计应安装在水泵端,jue不能在抽吸侧安装;阀门应该安装在流量下游侧。

八、安装要求
  为了正确的测量,在选择管道上位置时应该注意以下几点要求:
  1.传感器既可在直管道上安装,也可以在水平或倾斜管道上安装,在要求二电ji的中心连线处于水平状态。
  2.介质在安装位置应该满管流动,避免不满管及气体附着在电ji上。
  3.对于液固两相流体,zui好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。
  4.流量计安装位置介质不满管时,可采取抬高流量半后端管路的方法,使其满管,严禁在管道zui高点和出水口安装流量计。
  5.修改管道的方法:当介质流速达不到要求时,应当选用比较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与其传感器同口径,但前后直管段至少需满足:前直管段≥5DN,后直管段≥2DN(DN为管径)
  6.前后直管段长度为流量计前≥5N,后端≥2DN。
流量计的接线
  ·若采用分体式安装连接的信号电缆采用定制的zhuan用电缆线,电缆线越短越好。
  ·激磁电缆可选用Yz中型橡套电缆,其长度与信号电缆一样。
  ·信号电缆bixu与其他电源严格分开,不能敷设在同一根管子内,不能平等敷设,不能绞合在一起应分别单独穿在钢管内。
  ·信号电缆合激磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊接好接头,电缆进入传感器电气接口时,在端口处做成U形,这样可以防zhi雨水渗透到传感器中。

一体式就地显示接线端
上排:T-T+ ------------------------RS485通讯
FUSE ------------------------电源保险丝

下排:AL,AH ---------------上下线报警
P+,COM -------------脉冲频率,COM与报警共用
1+,COM --------------4~20mA
L1,L2 ---------------电源220V( tesu订货24VDC)
分体式远传接线端
转换器上排:DS2,SGND,DS ----------信号屏蔽(铜丝网)
EXT-,EXT+ --------------激磁线圈
TR,TR+ -----------------RS485通讯
COM,ALM+,ALM ---------上下线警报
L1,L2 --------电源220V( tesu订货24VDC)

转换器下排:SIS2,SGND,SIG1 --------信号电ji
ICCOM,ICOVT,INSW ------正反向4~20mA
只输出一路电流INSW为空
PCOM,PUL-,PUI+ ------正反向脉冲频率

传 感 器: SIGI,SIG2,SGND --------信号电ji
DS1,DS2 ---------------信号屏蔽(铜丝网)
EXT+,EXT- --------------激磁线圈
