  您的位置:首页->产品列表->液位计/流量计

UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器



一、概述

    1、UR系列插入式磁性浮球变送器
    该液位送变送利用带环形磁钢的浮球随液位升降,使主体管内的干簧管吸合,将液位转换成相应的电阻输出,该输出电阻与本厂智能数显仪表配套实现对液位的遥测、报警和控制。
    2、UB系列插入式磁性浮球变送器
    该液位变送器是在UR系列液位变送器的基础上,将其输出电阻信号经专用模块(即电子放大器)处理将电阻信号转换成二线制的4-20mA信号输出可直接与DDZ-Ⅲ电动单元仪表配套使用实现遥测,报警和控制,也可与本厂生产的智能型数显仪表配套使用。
    插入式磁性浮球变送器用于化工、电力、造纸、造船、环保、仪器等行业,承压(开口)容器内介质的液位的测量,用于地下槽、池、高层水箱的液位的测量,更为简单,可靠,最为理想。插入工液位变送器的材质为不锈钢

二、工作原理

    插入式磁性浮球变送器的主导管内装有一组干簧管和精密电阻,当管外带有环型磁钢的浮球因浮力随液位上下变化,相应在主导内位于液面处地干簧管在磁场作用下依次闭合(接通)使回路电阻值发生变化,经专用模块转换成电流输出。。

UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器

图一、工作原理图

三、主要技术参数
    1、测量范围:0-6000mm
    2、测量精度:±1.5%(L≥1000mm)或2.5%(L≤1000mm)
    3、变送器电源:24VDC 4-20mA(二线制)R2=350Ω
    4、介质温度:-10℃~+80℃
    5、介质密度:≥0.5g/cm3
    6、工作压力:<1.6MPa
    7、连接法兰尺寸:DN150.PN1.6凸面(HG20592-97)
    8、现场指示精度:±2.5%F.S
    9、防护等级:IP65
    10、防爆等级:隔爆型ExdⅡBT4-6    本安型ExiaCT4-6

四、特点

    1、结构简单,安装方便,维修容易,工作稳定可靠;
    2、应用范围广:除高粘度介质外所有介质均可测量;
    3、变送器除4-20mADC标准信号外,现场也可同时选取液晶显示或指针指示,调试方便;
    4、本产品均采用进口干簧管,解决了干簧管的磁化问题。

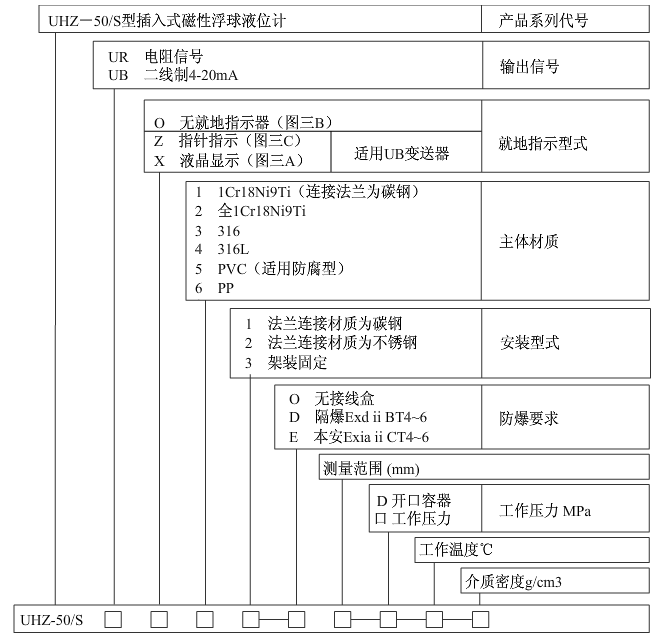

五、产品选型表

选型举例:
    测量高位缸液位,采用插入式磁性浮球变送器。要求输出为4~20mA,现场要模拟指示,全不锈钢材质,测量高度为2000mm,介质密度1.1,温度为常温(30℃)  选型标记:UHZ-50/S-UBZ220-2000-D-30-1.1

六、结构与外形尺寸



UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器
图二、外型结构                                       图三(A)
UHZ-50/S-UR/UB系列插入式磁性浮球液位变送器
图三(B)                                       图三(C)

七、安装使用和维护
    1、液位变送器的安装位置,就选择避开或远离液体介质的进口处,减少介质流体对浮球的冲击而产品的影响。
    2、如量程超过3米,变送器的管底要定位避免主导管晃动。

安装使用

八、定货须知
    1、规格型号
    2、测量范围
    3、工作压力
    4、工作温度
    5、介质密度
    6、特殊要求协议签定
