变压器档位变送器

型号：YWD-BC1

一、概述

    变压器档位变送器是一种能提取主变压器抽头位置信号，经隔li后转换成对应于输入（变送器抽头位置信号）的直流模拟量输出的设备。可广fan用于变压器运行状态的自动化监控。本产品具有如下 te点：

1. an全可kao
2. 可接收多达19个位置信号
3. 输入电压范围宽
4. 输出稳定

二、主要性能指标

电源功耗：≤5VA 工作稳定性：年zui大变化±0.1% 工频耐压：AC2.0kV/min.1mA 绝缘电阻：≥20MΩ(DC500V) 响应时间：≤10ms 输入范围：电压(高电平)AC/DC12~24V          (底电平)<1V，频率50Hz±10%(交接输入时) 输入抗阻：≥5KΩ

输出信号：DC0~10mA，0~20mA ，0~5V，1~5V，等 负载电阻：电流输出：RL≤750Ω 电压输出：RL≥2KΩ 输出波纹：<10mV 工作环境：-10～50℃，20%～90%无凝露 贮存环境：-40～70℃，20%～95%无凝露 安装方式：DIN（35mm）导轨安装及M4镙钉固定 外形尺寸：110㎜×75㎜×117㎜

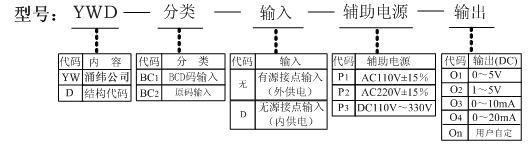

三、产品选型表

      订货须知：订货时请写明型号、参数：
                型号（YWD-BC1、YWD-BC1-D、YWD-BC2、YWD-BC2-D）
                辅助电源（P1、P2选一）
                输出（O1~O4选一）

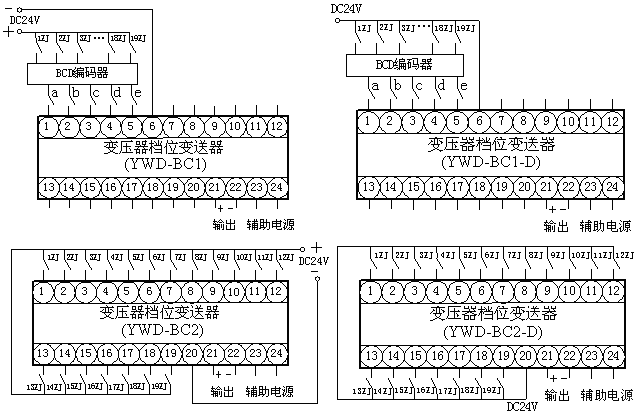

四、接线图

五、BCD编码器

1. 主要功能与 te性
• 将变压器抽头位置信号进行编码，由19个档位接点转换成对应的BCD编码（5个接点）
• 5个输出（组成5位BCD编码）
• 便于将信号传递给后续设备
• 可接受多达19个位置信号
• 稳定可kao
• 无源
2. 性能指标
• 工作环境：-20～60℃，20%～90%无凝露
• 贮存环境：-40～70℃，20%～95%无凝露
• 安装方式：DIN（35mm）导轨安装及M4镙钉固定
• 外形尺寸：见附图四
3. 型号描述及参数

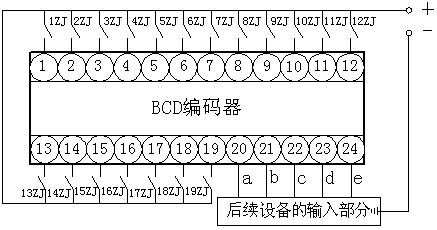

4. 接线图


    图中1ZJ-19ZJ为变压器抽头的辅助接点，它反映变压器的抽头位置。哪一对接点闭合，表示变压器抽头在该对接点所指位置。如果将这些接点开关量直接接入RTU的数字量输入口，就要占用19个遥信，浪费相当严重，若与BCD码编码器相配，则只要占用5个遥信。
