靶式流量计



一、靶式流量计概述:

YWBSL系列靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发展阶段,靶式流量计是在原有应变片式测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心,彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
二、靶式流量计原理及特性
1、结构
YWBSL系列靶式流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的电容力传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:
靶式流量计概述
YWBSL型是新一代靶式流量计,集流量、温度、压力检测功能于一体,采用先进的单片机技术和电容式压力传感器,产品无可动部件,抗振动、抗杂质、抗干扰能力强;具有操作简单,安装容易,免维护,故障自检,运行费用低等一系列特点。采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心,彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势,同时又具有与容积式流量计相媲美的测量准确度,在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它特殊介质的计量,解决了多年来业内疑难流量计量。
2、靶式流量计工作原理
当介质在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,靶板所受的作用力经靶杆传递,使传感器的弹性体产生微量变化,从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号:由流体流量特征的影响,流量与电桥产生的电压的平方成正比。
三、靶式流量计产品特点
1、整台仪表在设计中无可动部件,插入式结构,拆卸方便;
2、可选用多种防腐及耐高低温材质(如哈氏合金,钛等);
3、整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐 42MPa 高压;
4、仪表内设自检程序,故障现象一目了然;
5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠;
6、可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
7、具有多种安装方式供选择,如选择在线插入式,安装费用低;
8、具有一体化温度、压力补偿,直接输出质量或标方;
9、具有可选小信号切除、非线性修正、滤波时间可选择;
10、能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量;
11、计量准确,精度可达到 0.2%;
12、重复性好,一般为 0.05~0.08%,测量快速;
13、压力损失小,仅为标准孔板的 1/2△P 左右;
14、抗干扰,抗杂质能力特强;
15、可根据实际需要更换阻流件(靶片)而改变流量范围;
16、低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
17、安装简单方便,极易维护;
18、多种输出形式,能远传各种参数;
19、抗震动性强,一定范围内可测脉动流;

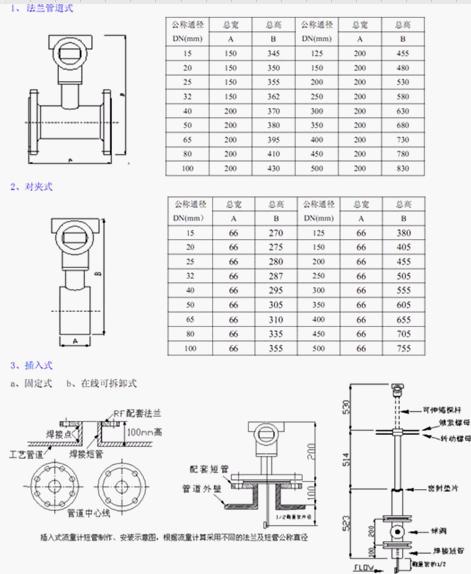

其结构如图:

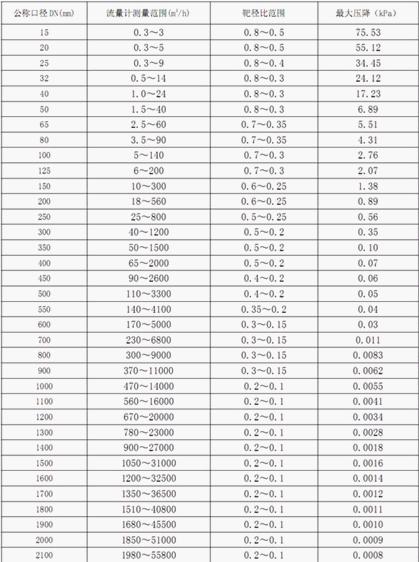

四、靶式流量计技术参数及内容:


五、靶式流量计选型表及型号说明

1、选型表

型号

口径

?智能靶式流量计

YW-BSL

10~5000





代号

仪表类型



A*

锥管螺纹式

A

管道法兰式

B

夹装式

C

插入式

D

在线可拆装式

E

其它



代号

介质类型





Y

液体

Q

气体

Z

蒸汽



代号

介质温度

D

低温(-30℃~-200)

C

常温(-20℃~+80)

Z

中温(+80℃~+200)

G

高温(+200℃~+500)





公称压力

A0.6MPa B1.0MPa C1.6MPaD:2.5MPa E4.0MPa F5.0MPaG:10.0MPa H15.0MPa I20.0MPaJ:25.0MPa K42.0MPa L2.0MPaM:6.3MPa N11.0MPa O16.0MPaP:26.0MPa

补偿形式

P:压力补偿

T:温度补偿





输出形式

N

无输出(内置锂电池表头显示)

S

脉冲输出

R

通讯输出

I

420mA电流输出(二线制)

K

报警开关量输出

G

GPRS无线远传

防爆结构

X

本安型

Y

隔爆型

壳体材料

T

碳钢

N

不锈钢

Q

特殊材料

传感器材质

1

哈氏合金









2

3

304不锈钢

4

特殊材料

a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数,技术条件和类型。亦可按照客户要求加工;
b、在流量计选型中,用户应按照型号说明的格式,写明所需流量计的各项要求;
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明;
d、在选择高温型流量计时,除按照型号说明格式填写外,应特别注明被测介质的最高工况温度;
e、对带温压补偿的流量计,除按照型号说明格式填写外,应特别说明需补偿的工况温度及工况压力范围;
f、用户需要特殊测量管材质,应加以说明。
2、选型示例
YWBSL-100AQCDPIXN含意为:智能靶式流量计为管道法兰式,测量介质是气体,公称口径100mm,介质温度为常温,公称压力为2.5MPa(法兰规格)带压力补偿,4~20mA电流输出,防爆标志为本安型,测量管材料是不锈钢。
