串联恒功率电热带系列

　　该产品在单元长度上，其发热量处处相等，输出功率不受环境温度影响，其工作原理为：单位时间内在单元电阻芯线上施以额定电压，通过电流使电阻芯线产生焦耳热（Q=0.24I2RT）。利用此产生的热量对需伴热的物体进行伴热保温，其 te点是：由于整根芯线的电流处处相等，其单位长度内的发热米功率一致，为此整根电热带发热均匀，无局部过热现象。它适合长距离管线使用，用一个单点电源供电zui长伴热距离可达3Km，且线路简单，便于维护，该产品的不足之处是，须定长及定制。现场不可任意切割。

结构原理

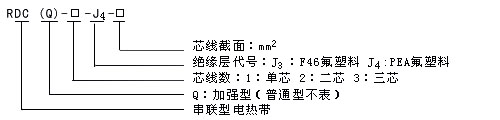

型号规格

型号	单芯结构	单芯截面mm2	电阻值Ω/km（20℃时）
RDC（Q） - 1（2、3） - J3 - 3.0	19 x 0.45	3	5.83
RDC（Q） - 1（2、3） - J3 - 4.0	19 x 0.52	4	4.37
RDC（Q） - 1（2、3） - J3 - 5.0	19 x 0.58	5	3.52
RDC（Q） - 1（2、3） - J3- 6.0	19 x 0.64	6	2.93
RDC（Q） - 1（2、3） - J3 -7.0	19 x 0.69	7	2.51

性能参数
　　 工作电压： 110V ～ 660V ～ 1100V
　　 绝缘等ji： ≥100MΩ/km
　　 nai温等ji：F46 ： 205℃ ；PFA：260℃
　　 维持温度：0°～ 180 ℃
　　 单芯功率：≤18w/m
　　 介电强度：2750 V /min
　　 防护等ji：IP54
　　 防爆等ji：e Ⅱ T3
　　 使用长度：500～3000m
　　 安装温度：≥- 40℃
　　 弯曲半径：大于带厚5倍
应用场合，选型注意事项：
　　 该产品主要适用于单管线大长度，需防冻、防凝管道伴热保温之场合。在具体选型中，需根据现场供电条件，（电压等级及容量），管线长度，维持温度，现场防爆ji别等多种参数来考虑，并需与生产厂家的技术部商定后，才可蕞后确认其设计型号。
