并联式单相恒功率电热带系列

概述
   恒功率并联电热带单位长度的发热量恒定,输出功率不受环境温度变化而改变,在线长度上可任意剪切。此外电热带有柔韧性,可以很方便地紧贴在管道表面,外层金属铠 装增加其强度,且能传热、散热、能作为传静电的产生并an全接地,三相恒功率并联电热带更适用于长管线、大口径管线的伴热,且三相负荷平衡。 用于工厂一区、二区爆炸气体混合物T3—T4组场合使用。
结构原理

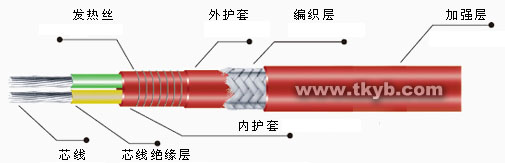

  恒功率电热带是将两根相互平行之镀镍铜缴线包覆于氟化物绝缘层中,作为电源母线,并且在内绝缘层外缠绕铬合金电热丝,每隔一固定距离即将电热丝与线焊接,形成一连续并联之电阻,当电源铜母线通电后,各并联电阻随之发热,即形成一连续发热之电热带。(但需配温控器进行控温)

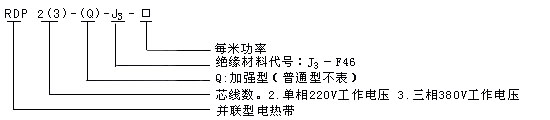

型号

型号规格

型号 功率(W/M) 尺寸(a×b) 重量(Kg/hm)
RDP2-J3-10(20) 10(20) 7.1×5.1 8.5
RDP2-J3-30(40) 30(40) 8.2×5.3 9.5
RDP2(Q)-J3-10(20) 10(20) 8.1×6.1 15.5
RDP2(Q)-J3-30(40) 30(40) 9.2×6.3 16.5

技shu参数

型号 RDP2-J3-10
RDP2(Q)-J3-10
RDP2-J3-20
RDP2(Q)-J3-20
RDP2-J3-30
RDP2(Q)-J3-30
RDP2-J3-40
RDP2(Q)-J3-40
项目
工作电压 220V 220V 220V 220V
额定功率W/m 10 20 30 40
绝缘电阻 ≥50MΩ/hm ≥50MΩ/hm ≥50MΩ/hm ≥50MΩ/hm
zui高承受温度 205℃ 205℃ 205℃ 205℃
维持温度 ≤150℃ ≤120℃ ≤90℃ ≤70℃
zui高暴露温度 50℃±10℃ 65℃±10℃ 86℃±10℃ 105℃±10℃
介电强度 ≥2000V/min ≥2000V/min ≥2000V/min ≥2000V/min
防护等ji IP54 IP54 IP54 IP54
防爆等ji EXeIIT3/T4 EXeIIT3/T4 EXeIIT3/T4 EXeIIT3/T4
使用长度(单电源点) ≤210m ≤180m ≤150m ≤140m
安装温度 ≥-40℃ ≥-40℃ ≥-40℃ ≥-40℃
弯曲半径 ≥5b ≥5b ≥5b ≥5b

产品 te点:

  恒功率并联式电热带由多个发热节在整个长度上并联相接,能按实际需要切割长度,发热时bixu与温控器配套使用,可 jing确设定介质温度,实现自动控制。其单位长度的发热量恒定,使用的电热带越长,输出的总功率越大。此外电热带因富有柔软性,可以紧贴管道表面,外层金属屏蔽网能起到传热和散热的作用,ti gao电热带的整体强度,同时还可以用做an全接地线。所以广fan应用于管道、阀门、小型储罐、泵体等的保温、防冻、加热。

  加强型电热带是在普通型电热带外层再包复一层防腐绝缘层,其余结构与普通型电热带相同,加强型电热带除具有普通型电热带的优点外,还具有机械强度高,防腐能力强等 te点。
应用范围:

   a:在正常情况下连续流动的低凝固管线,可防zhi介质停流而凝固。
   b:有严格要求的管线伴热和保温(与数显温控,模块配合使用)。
   c:自来水管线、阀门的防冻、保温。
   d:液位计的防冻保温。
   e:大、中、小型罐体的伴热保温。
   f:长距离输油管线的伴热保温。
