日本横河AX100IT记录仪


测试功能
  具有多种信号输入功能。高速型:125ms、中速型:1s测量周期内能完成通道的测量和监视工作。
显示功能
  采用gao分辨率的5英寸STN单色液晶显示器,具有曲线、棒图、数字、总览、历史曲线、一览等多种显示方式。
存储功能
  内部采用Flash Memory,即使是突然断电,也能对存储数据进行保护,多种数据保存格式和触发功能可以更有效地保存数据,并且通过外部存储媒体使数据得到双重保护,同时可通过PC软件对数据进行处理。
外部存储媒体:3.5英寸软盘(1.44MB)或CF卡(32至512MB)
操作性
  使用“显示/确认”键,从多种显示方式种选择所需的显示方式,简单的对话菜单方式可以对量程、报警等进行设定
高可kao性
  采用横河电机独自开发的高nai压固态半导体继电器(SSR)和单片信号调节器(SCC),并且使用了Flash Memory(即使突然断电,也不会丢失数据),保障了数据后期使用。
PC软件
  使用标准PC软件,对保存在软盘的数据进行处理、打印和转换成用户所需的格式。
通过RS-422-A/485通信,对AX100的多种设定条件进行在线设置。

操作
  AX100无纸记录仪采用5英寸的STN液晶显示器。中文显示/操作画面使数据观测和参数设定更容易、更方便。优化设计,将参数设定键与日常操作键分开,使操作简单方便,又减少了出错的可能性。

1、显示方式菜单
  按下“显示/确认”键,弹出显示方式菜单,通过方向键选择显示方式。
2、状态显示区
  用图标表示操作状态。
3、曲线显示区
  显示每个通道的曲线、标尺值、单位和信号。可以改变曲线显示方向(垂直或水平)和背景颜色(白或蓝)。也可以显示标尺板。
4、数字显示区
  显示每个通道的数值/标记信息、单位和报警状态。
5、方向键
  方向键主要用于切换方式和显示组,在设定时用来移动设定位置。
6、软盘驱动器(上图)或CF卡驱动器(下图)
  使用3.5英寸软盘驱动器或CF卡驱动器。在日常操作中,为保障媒体和驱动器的可kao性,驱动器有盖板保护。
7、电源开关
8、键盘
  用来完成测量开始和结束动作,以及不同设定时使用。通常盖板是关闭状态。

显示

曲线显示
可以选择横向或纵向曲线显
示,显示/不显示标尺板和数
显区。
数字显示
显示数字测量值、通道号/标记、工程单位和报警状态。
棒图显示
可以选择横向或纵向棒图显示,横向棒图还可以选择中心显示方式。
总览显示
显示所有通道的数字测量值、通道号/标记和报警状态。
一览显示
显示报警一览、信息一览和存储一览,报警一览可以显示zui近120个报警记录。
历史曲线
显示存储在内存里的历史数据,可选择权画面显示或参照显示。

存储功能
  ●保存方式
   手动保存
   当在驱动器中插入媒体时,保存在内存中的数据就存储到媒体上。这种方式适合需要在软盘上存储一部分相关数据以便查询。
   自动保存
   数据以指定的周期存储到插入驱动器的媒体中。这种方式在自动记录系统中能够进行长时间的数据自动记录。

●数据文件
  数据文件可存储为显示数据文件和事件文件两种文件类型。这两种文件类型用于不同的目的,为记录数据提供了很大的灵活性。
显示数据文件 记录长期趋势
  显示数据文件与曲线显示有关。曲线显示实时更新,新更新的通道zui大值和zui小值写入显示数据文件。
事件文件 分析详细数据
  事件文件在指定的存储间隔(采样周期)存储实际测量值。事件文件的触发功能提供了检测和分析异常数据的强大工具,还可设定预触发,触发前后的数据都能分析。
两种文件类型可单独使用或综合使用
  ①jin显示数据文件
  ②jin事件文件
  ③显示数据文件+事件文件

运算功能
  AX100具有强大的运算功能,可提供数学、关系、逻辑、统计运算和报表功能。在自动控制过程中可完成如流量累积、流量温/压补偿等多种复杂的应用,同时可根据需要自动的创建报表。另外,还可将数字通讯输入和遥控输入用于运算中,扩展了运算功能的应用范围。
通讯功能
  通过附加串行通讯接口(RS-422-A/485),主计算机可以对AX100进行操作控制、参数设定,或由AX100向主计算机输出数据。允许一台计算机管理多达31台AX100。AX100也支持Modbus协议(RTUSLAVE),可将AX100记录仪接入兼容Modbus协议的监控系统。
  AX100新开发出支持Modem的通讯功能,利用公用电话线,可实现远程收集多种监测数据,还可以通过无线数传电台实现偏远地区监测数据的实时传输的可能性。
应用实例
  工厂能源计量
  能源的使用和管理是每个工厂需要重视的环节,运用AX100的强大运算功能可以很方便地对不同单位使用的能源实行统一计量和管理。AX100可在现场对多种参数进行显示和记录,对流量可进行温/压补偿,显示和记录流量的瞬时值和累积值。通过通讯功能可实现分散的计量点的集中监控和管理。
  自动创建报表
  AX100的报表功能能自动产生测量数据的报表。能够创建每小时、每天、每天+每周、每天+每月的报表。在报表中能计算出指定时间间隔的平均值、zui大值、zui小值和累积值。报表数据可在PC上打开和处理,ti gao了报表的有效性。

单片信号调节器(SCC:Signal Conditioner Chip)
  单片信号调节器是横河电机使用Bi-CMOS处理技shu,在一片ASIC上由5万门阵列LSI集成,由PWM(脉冲宽度调制)A/D、前置放大器、基准电压、RTD、RJC和断偶检查等模拟线路和串口通讯、数字滤波等数字电路构成。大大减少了周边的元件数(同横河电机过去产品比:1/40),消耗电能也减少1/4(同横河电机过去产品比),ti gao了可kao性,减少了面积。

高nai压固体半导体继电器(SSR:Solid State Relay) 快闪存储器(Flash Memory)
  为了切换多通道输入信号,在扫描器中使用了横河电机开发的高nai压固态半导体继电器,这种继电器由高nai压(1500VDC)、低漏电流(3nA)的MOSEFT(金属氧半导体场效应晶体管)和电压输出的光电耦合器构成,具有1秒周期内10通道高速扫描、无触点、长寿命、无噪音等优点。   AX100使用快闪存储器作为内部存储器存储测量数据。快闪存储器是一种不易丢失数据且不需要后备电池的存储器,即使是突然断电,也不会丢失所存数据,保障了存储数据的可kao性。

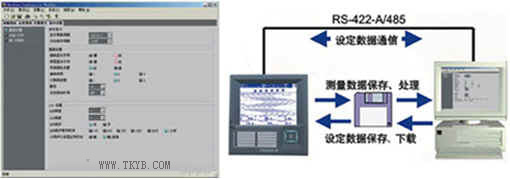

标准软件
  标准软件是AX100重要的组成部分之一。可以打开AX100存储在可移动媒体上的数据文件,进行分析、处理以及打印;也可以对AX100进行参数设定;同时还可以对数据进行各式转换。
  ●参数设定
  本软件在PC上对AX100的参数进行设定后,可以通过移动存储媒体或通讯口下载到AX100.
数据观测和打印
  可以在PC上打开移动存储媒体上的数据文件(显示数据文件和事件文件),用曲线、棒图、数字等多种方式来观测。还可以通过打印机将测量数据进行多种方式的打印。
文件转换
  可以将移动存储媒体上的数据文件转换为ASCII码格式和常用电子表格格式如Lotus 1-2-3或Microsoft Excel的文件。转换后可对测量数据进行再处理和分析。
标准性能
  测量和显示精度:
(在标准工作状态:23±2˚C,55±10%RH,电源电压90~132,180~250VAC,电源频率:50/60 Hz±1%以内,预热30分钟以上,在振动不影响仪表工作的状态下的性能)。

输入种类

量 程

测 量 精 度

数显zuigao分辨率

直流电压

20mV

±(rdg的0.2%+2个字)

10μV

60mV

10μV

200mV

100μV

2V

1mV

6V

1mV

20V

10mV

50V

10mV

热电偶
(不含基准接点补偿精度)

R

±(rdg的0.2%+1℃)。但是,
R,S:0~100℃, ±3.7℃
    100~300℃, ±1.5℃
B:400~600℃, ±2℃,400℃以下不bao证精度

0.1℃

S

B

K

±(rdg的0.2%+0.7℃) 。但是,
-200~-100℃, ±(rdg的0.2%+1℃)

E

±(rdg的0.2%+0.5℃)

J

±(rdg的0.2%+0.5℃) 。但是,
-200~-100℃, ±(rdg的0.2%+0.7℃)

T

N

±(rdg的0.2%+0.7℃)

W

±(rdg的0.2%+1℃)

WRe

±(rdg的0.2%+1℃)

L

±(rdg的0.2%+0.5℃) 。但是,
-200~-100℃, ±(rdg的0.2%+0.7℃)

U

热电阻

Pt100

±(rdg的0.2%+0.3℃)

JPt100

基准接点补偿:可切换INT(内部)/EXT(外部)(所有通道共用)
基准接点补偿精度:R,S,B,W,WRe型:±1
K,J,E,T,N,L,U型:±0.5?C(0?C以上)
zui大输入电压:0.2VDC以下的电压量程及热电偶:±10VDC(连续)
2VDC以上的电压量程:±60VDC(连续)
输入阻抗:0.2VDC以下的电压量程及热电偶:10MΩ以上
2VDC以上的电压量程:约1MΩ
输入外部阻抗:直流电压,热电偶输入:2KΩ以下
热电阻输入(Pt100):每根线10Ω以下(3线应相等)
输入偏置电流:10nA以下
zui大共模干扰电压:250VACrms(50/60Hz)
通道间zui大干扰电压:250VACrms(50/60Hz)
通道间干扰:120dB(输入外部阻抗500Ω,向其他通道输入30V时)
共模yi制比:120dB(50/60 Hz±0.1%, 500Ω不平衡,负ji端子-地之间)
串模yi制比:40dB(50/60 Hz±0.1%)

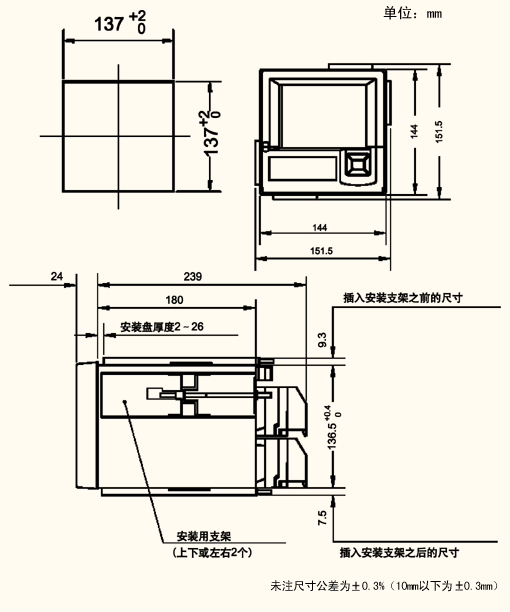

外形开孔图

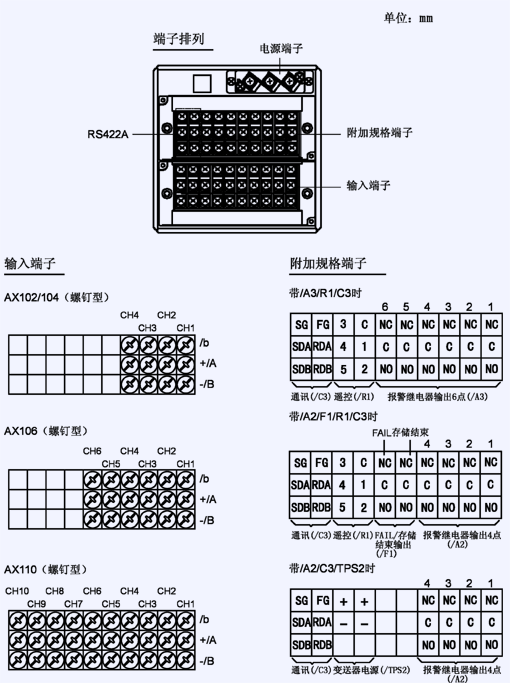

端子排列图

标准规格
█常用规格
  安装:嵌入式安装( 垂直面板)。可向后倾斜3 0 °安装,左右水平。
  安装面板厚: 2~26mm
  材质:外壳: 钢板
  面板: 聚碳酸酯
  涂装色:
  外壳: 浅兰灰色( 相当于迈歇尔3.1GY6.1/0.2)
  面板: 浅炭灰色( 相当于迈歇尔10B3.6/0.3)
  外形尺寸: 144(W)× 144(H)× 239(D)mm
  质量:
  AX102: 约3.0kg AX104: 约3.0kg
  AX106: 约3.0kg AX110: 约3.0kg
█输入部分
  输入点数: AX102: 2 通道AX104: 4 通道 AX106: 6 通道AX110:10 通道
  测量周期:
  AX102/AX104: 125ms
  AX106/AX110: 1s(A/D 积分时间为100ms 时为2s)
  输入种类:DCV(直流电压),TC(热电偶),RTD( 热电阻) ,DI(动作记录),DCA(直流电流,需分流电阻)

输入种类

量 程

可 测 量 范 围

DCV

20mV

-20.00~20.00mV

60mV

-60.00~60.00mV

200mV

-200.0~200.0mV

2V

-2.000~2.000V

6V

-6.000~6.000V

20V

-20.00~20.00V

50V

-50.00~50.00V

TC

R*1

0.0~1760.0℃

S*1

0.0~1760.0℃

B*1

0.0~1820.0℃

K*1

-200.0~1370.0℃

E*1

-200.0~800.0℃

J*1

-200.0~1100.0℃

T*1

-200.0~400.0℃

N*1

0.0~1300.0℃

WRe*6

0.0~2400.0℃

W*2

0.0~2315.0℃

L*3

-200.0~900.0℃

U*3

-200.0~400.0℃

RTD*5

Pt 100*4

-200.0~600.0℃

JPt100*4

-200.0~550.0℃

DI

电平输入

OFF: 2.4V以下

ON : 2.4V以上

节点输入

节点

*1 R,S,B,K,E,J,T,N: IEC584-1 (1995) ,DIN IEC584 ,JIS C 1602-1995
*2 W: W-5% Rd/W-26% Rd (Hoskins Mfg.Co.) ,ASTM E988
*3 L: Fe-CuNi ,DIN43710 ; U: Cu-CuNi, DIN43710
*4 Pt100: JIS C 1604-1997, IEC 751-1995, DIN IEC751-1996
JPt100: JIS C 1604-1989, JIS C 1606-1989
*5 测量电流:i=1mA
*6 WRe 3-25
A/D 积分时间:
可以从20ms(50Hz),16.7ms(60Hz),100ms(50/60Hz,jinAX106,AX110),AUTO( 根据不同的电源频变可自动切换20ms,16.7ms)中选择
热电偶断偶检查:
可切换ON/ OFF( 可对每个通道设定),可切换断偶正显示/ 负显示
滤波器功能:
AX102,AX104: 可切换滤波功能ON/OFF(可在每个通道设定),时间常数可从2 秒,5 秒,10 秒中选择。
AX106,AX110: 可切换移动平均ON/OFF(可对每个通道设定) ,移动平均次数从2~16 次中设定。
运算:
差值运算: 任意通道间可进行差值运算
可运算方式:DCV,TC,RTD
标尺: 可换算方式:DCV,TC,RTD
可设定范围: -30000~30000
小数点位置:可任意设定
单位: 可任意设定( zui多6个字符)
█显示部分
显示器: 5 英寸STN LCD(320 × 240 点)
显示色: 背景色:可选择蓝,白中任一种
曲线显示:
方向: 纵向或者横向
通道数: 每个画面( 一组) zui多6 个通道
画面数: 4 个( 4 组)
曲线宽度: 可从1 ,2 ,3 点中选择
显示更新周期:
可从1,2,5,10,20,30 分钟,1,2,4 小时/ div 中选择。AX102,AX104 还可从15,30 秒/div 中选择
棒图显示:
方向: 纵向或横向
通道数: 每个画面( 一组) zui多6 个通道
画面数: 4 个画面( 4 组)
标尺: 可设定为4~12 格,C12
标尺基准位置: 标准或中央(横向显示时)
显示更新周期: 1 秒
数字显示:
通道数: 每个画面( 1 组) zui多6 个通道
画面数: 4 个画面( 4 组)
显示更新周期: 1 秒
总览显示:
通道总览: 所有通道的测量值和报警状态
一览显示:
报警一览显示: 显示报警履历清单。如果用光标指定,则跳到指定部分的曲线显示。
信息一览显示:显示信息时间和内容清单。
如果用光标指定,则跳到指定部分的曲线显示。
内存一览显示:显示内存文件清单。如果用光标指定,则跳到指定部分的曲线部分。
标记显示: 可显示文字数: zui多1 6 个字符
可显示文字: 英文数字
其他显示内容:
存储器状态,标尺值( 自动切换显示ON/OFF) 栅格(分割数可设定为4~12)以及时:分,时间(年/ 月/ 日,时:分:秒),分割线( 宽度可选择1 点,2 点,3 点) 、信息( zui多16 个字符,8种类型) ,报警标志
历史曲线功能:
可再现内存或外部存储媒体的
数据显示形式:2 画面或全画面
时间轴操作: 显示压缩/ 放大,滚动显示
LCD 保护功能:
如果在一ding时间( 可设定为1 ,2,5,10,30,60 分钟)后无键操作,LCD 的背景光会变暗
█存储功能
外部存储媒体( 附加规格):
3.5 英寸软盘(2HD)/CF 卡(32-512MB)
测量数据文件:
类型:
(1) 事件文件( 在指定采样周期内保存采样瞬时值)
(2) 显示数据文件( 在测量周期内采样到的测量数据中保存显示更新周期内的zui大值和zui小值)
保存方式:
(1) 事件文件(触发、循环) +显示数据文件
(2) 显示数据文件
(3) 事件文件(自由、触发、循环)
数据保存方法: 手动保存或自动保存
手动保存:
通过插入外部存储媒体保存数据
正在测量时: 保存内存数据
测量停止时: 保存未保存的数据
自动保存:
显示数据的保存: 以一ding周期(10分钟~31天) 保存到外部存储媒体
事件数据的保存: 以一ding的周期(3分钟~31天) 保存到外部存储媒体( 自由触发时)
采样结束时保存( 指定触发时)
数据保存周期:
显示数据文件: 与波形更新率连动
事件文件: 指定采样周期
保存时间举例:在一张软盘上的保存时间,测量通道数=6ch,测量通道数=0ch
jin显示数据文件

更新率
(分钟/div)

1分钟

5分钟

20分钟

30分钟

60分钟

240分钟

保存周期(秒)

2秒

10秒

40秒

60秒

120秒

480秒

保存时间

约27小时

约5天

约23天

约34天

约69天

约277天

jin事件文件

保存周期(秒)

1秒

5秒

10秒

30秒

60秒

120秒

保存时间

约27小时

约5天

约11天

约34天

约69天

约138天

显示数据文件+事件文件/显示数据文件

更新率
(分钟/div)

1分钟

5分钟

20分钟

30分钟

60分钟

240分钟

保存周期(秒)

2秒

10秒

40秒

60秒

120秒

480秒

保存时间

约20小时

约4天

约17天

约26天

约52天

约208天

显示数据文件+事件文件/事件文件

保存周期(秒)

1秒

5秒

10秒

30秒

60秒

120秒

保存时间

约6.9小时

约34小时

约2天

约8天

约17天

约34天

手动采样数据:
存储触发:键操作或接点输入
数据格式:ASCΠ
zui大保存数:50个数据
外存的先入先出(FIFO)循环使用(jin当有可选件CF卡且指定为中文时)
TLOG数据(jin带运算附加规格时):
存储触发: TLOG时间结束
报表数据(jin带运算附加规格时):
种类: 时报,日报,日报+周报,日报+月报
数据格式: ASCΠ
屏幕复制功能:
复制方法: 键操作
数据格式: PNG
输出: 可移动存储媒体或通讯输出
█ 报警功能
设定点数:每个通道zui多可设定4个报警
报警种类:上 /下限,差值上 / 下限,变化率上 / 下限,延迟上 / 下限
变化率报警时间间隔:测量周期×1~15
报警延迟时间:1~3600秒
显示:报警发生时在数显区显示报警种类,通用报警标志可选择保持 / 非保持
迟滞:可切换ON(量程范围的0.5%)OFF(所有通道 / ji别通用)
输出:点数:2,4,6点(附加规格)
动作:励磁 / 非励磁,保持 / 非保持
记录:记录情报:报警发生 / 解除时间,报警种类
记录量:zui多记录zui新120个报警信息
█ 电源部分
额定电源电压:100~240VAC(自动切换)
允许电源电压范围:90~132VAC,180~250VAC
额定电源频率:50 / 60Hz(自动切换)
功耗

电 源 电 压

保  护

通 常

zui 大

100VAC

14.6VA

15.3VA

40VA

240VAC

20VA

21VA

53VA

█ 其他
时钟精度:±100ppm,但不含电源开启时的延迟(1秒以下)
绝缘阻抗:各端子-地:20MΩ以上(500VDC)
nai电压: 电源端子-地:1500VDC(50 / 60Hz) 1分钟
接点输出端子-地:1500VDC(50 / 60Hz) 1分钟
测量输入端子-地:1500VDC(50 / 60Hz) 1分钟
测量输入端子相互间:1000VDC(50 / 60Hz) 1分钟(因AX100的RTD输入小端子共用,所以不包括在内)
遥控端子-地:500VDC 1分钟
24VDC传感器供电(TPS2)端子-地:500VDC 1分钟
█ 正常工作条件
电源电压:90~132,180~250VAC
电源频率:50Hz±2%,60Hz±2%
环境温度:0~50˚C(软盘工作时5~40˚C)
环境湿度:20~80%RH(在5~40˚C下)

附加规格
█ 报警继电器接点输出(/A1,/A2,/A3)
报警发生时,从后面板上的继电器输出。
输出点数:从2(/A1),4(/A2),6(/A3)点中选择
继电器接点容量:250VDC/0.1A(电阻负载)
250VAC(50/60 Hz)/3A
输出形式:NO-C-NC(可切换励磁 / 非励磁,AND/OR,保持 / 非保持)
█ 串行通讯(/C3)
可由主计算机进行控制,设定,或向主计算机输出数据。
介质:符合EIA RS-422-A/485(4线)(/C3)
协议:专有协议或Modbus协议
同步方式:起/停同步式
通讯方式(RS-422-A/485):4线半双工多点连接方式(1:N(N=1~31))
传输速率:1200,2400,4800,9600,19200,38400bps
数据长度:7/8位
停止位:1位
奇偶校验:ODD,EVEN,NONE
zui大通讯距离(RS-422-A/485)1200m
通讯模式:控制,设定的输入输出为ASCΠ
测量数据的输出为ASCΠ或二进制方式
Modbus:动作方式:RTU SLAVE
数据种类:数据读 / 写
Modem支持(jin当有可选件/C3且指定为中文时)
Modem拨入:拨入功能是指其他设备向AX100拨号。
拨号呼叫功能:拨号呼叫是指AX100向其他设备拨号,拨号呼叫功能bixu在通信协议选择为“Modem”时才可使用。
█ 异常/内存用完输出(/F1)
在系统出现异常以及指定的显示数据文件覆盖开始时间(可指定1,2,5,10,20,50,100小时)之前从后面板的继电器输出。
继电器接点容量:250VDC/0.1A(电阻负载)
250VAC(50/60 Hz)/3A
█ 运算功能(/M1)
可进行下述运算,运算通道的数据可实现曲线 / 数字显示和记录。
运算通道数:AX102,AX104:8通道
AX106,AX110:10通道
运算种类:
通用运算:四则运算,平方根,jue对值,常用对数,指数,幂,关系运算(<,>,=,≠),逻辑运算(AND,OR,NOT,XOR)
统计运算:数据的平均值,zui大值,zui小值,累积值
常数:zui多可设定10个常数
通讯数字输入:zui多可有10个通讯数据。
可用于统计运算以外的运算式
遥控输入:zui多可有5个遥控输入。
可在运算式内使用遥控状态(0/1)
报表功能:
报表种类:时报,日报,日报+周报,日报+月报
运算种类:平均值,zui大值,zui小值,累积值
数据格式:ASCΠ
█ 遥控(/R1)
通过接点输入,可进行以下控制(zui多可设定5点)。
•存储开始/停止(电平)
•事件文件外部触发输入(电平)
•时间调整(通过接点对时,触发,250ms以上)
•运算开始/停止(电平)
•运算数据复位(触发,250ms以上)
•手动采样(触发,250ms以上)
•信息写入(触发,250ms以上)
•读入设定数据(zui多可设定3点,触发,250ms以上)
•报警解除(触发,250ms以上)
█ 24VDC变送器供电(TPS2)
回路数:2
输出电压:22.8~25.2VDC(额定输出电流)
额定输出电流:4~20mADC
zui大输出电流:25mADC(过载保护电流:约68mADC)
允许电缆阻抗:RL≤(17.8-变送器zui小运行电压)/ 0.02A
其中:17.8V=22.8V-5V
22.8V:zui小输出电压
5V:zui大电压降(分流电阻为250Ω时)
电缆zui大长度:2km(使用CEV电缆)
绝缘阻抗:输出端子和接地端子之间20MΩ以上(500VDC)
nai电压:输出端子和接地端子之间500VAC(50 / 60Hz,I=10mA),1分钟
输出端子之间500VAC(50 / 60Hz,I=10mA),1分钟

标准软件
█ AX100标准软件
系统要求
OS:Microsoft Window95/98/Me/NT4.0/2000
CPU:MMX Pentium 166MHz以上(推jianPentium Π 266MHz以上)
RAM:32MB以上(推jian64MB以上)
磁盘驱动器:3.5″软盘驱动器
硬盘容量:10MB以上(推jian100MB以上)
显卡:显示兼容Microsoft Window95/98/Me/NT4.0/2000,并能显示32,000种颜色(推jian显示卡能显示64,000种颜色以上)
打印机:打印机和打印机驱动程序兼容Microsoft Window95/98/Me/NT4.0/2000
主要功能
参数设定(通过可移动存储媒体或通讯)
数据观测
打印数据
文件转换(可向ASCΠ,Lotus 1-2-3,MS Excel格式转换)

选型表

型  号

后 缀 码

选 项 码

内     容

AX102



AX100  2通道 (测量周期125ms)

AX104



AX100  4通道 (测量周期125ms)

AX106



AX100  6通道 (测量周期1s)

AX110



AX100 10通道 (测量周期1s)

可移动存储媒体

-0



-1



软盘 (3.5英寸)

-4



CF卡 (32~512MB)

显示语言

-1



日文

-2



英文

-3



中文

附加规格

/A1

报警继电器输出2点*1

/A2

报警继电器输出4点*1

/A3

报警继电器输出6点*1*2*3

/C3

RS-422-A/485通讯接口

/F1

异常/内存用完继电器输出*2*3

/M1

运算功能

/R1

遥控*3

/TPS2

24VDC变送器电源*3

*1 不能同时指定/A1,/A2,/A3
*2 不能同时指定/F1,/A3
*3 指定/TPS2后,不能指定/A3、/F1及/R1

备品备件

名      称

代码 (部件号)

说      明

安装支架

B9900CW

(1个)

3.5英寸软盘 (1.44MB)

B9568AJ

2HD(10片)
CF(Compact Flash)卡

41935

32MB

41936

64MB

41937

128MB

41938

256MB

41939

512MB
分流电阻 (螺钉式输入端子用)

B9568SC

250Ω±0.1%

B9568SD

100Ω±0.1%

B9568SE

10Ω±0.1%

  1. 企业风采 | 产品选型 | 质量认证 | 友情链接 | 人才招聘 | 代理合作 | 业务联系
  2. 上海涌纬自控成套设备有限公司版权所有 电话:021-56989855、52807113 传真:021-52807115
  3. 地址:上海市大渡河路1142弄1号 邮编:200333 E-mail:yongwei@tkyb.com
