YWT903-M系列电力测控仪

一、概述

  YWT903-M系列表是一款集测量、监控、LCD显示、数字通信于一体的多功能测控仪其内部采用高精度计量芯片进行计量,保障产品精度;该系列电力测控仪适用于配电系统的电压、电流、功率等参数测量,变比可编程,可选配开关量输入输出,外观美观,结构紧凑。可接入电力监控系统、能源管理系统,实现远程数据监测。可广fan应用于建筑、电力系统、低压配电、工业自动化、能源管理系统及自动化等领域。

二、功能 te点(可测量如下参数):

各相电流;         各相及系统功率因数;

各相相电压;        电网频率;

各相及总有功功率;     正向、反向、组合有功电能;

各相及总无功功率;     四象限无功、组合无功 1、组合无功 2 电能;

各相及总视在功率;     2 路开关量检测,2 路继电器输出(选配功能);

电压、电流 2~31 次谐波;

三、技shu指标(以下参数均以铭牌标注为准)

  • 测量类型
    测量: 适用于 3 相 4 线,3 相 3 线电网
    电压(真有效值)
    测量范围: AC20~400V
    PT 变比: 1~5000
    输入功耗: <0.2VA
    连续过载: 600V

    电流(真有效值)

    测量范围(根据实际出货为准): AC0.05A~6A
    CT 变比: 1~5000
    输入功耗: <0.5VA

    频率

    测量范围: 45Hz~65Hz

    功率因数

    测量范围: -1.0~1.0

    开关量(选配功能)

    4DI: 光耦隔li\无源接点
    2DO: 常开
    接点容量: AC250V,5A(阻性); DC30V,5A
    控制方式: 遥控或自控
    输出方式: 电平或脉冲输出,默认电平输出

    型号说明

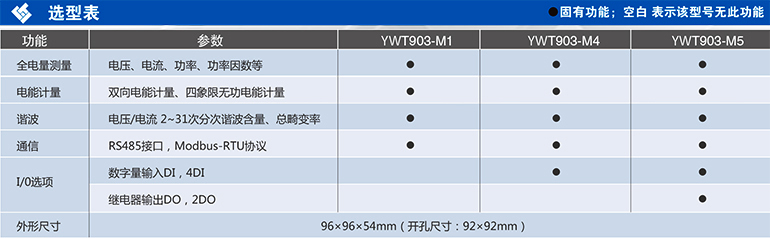

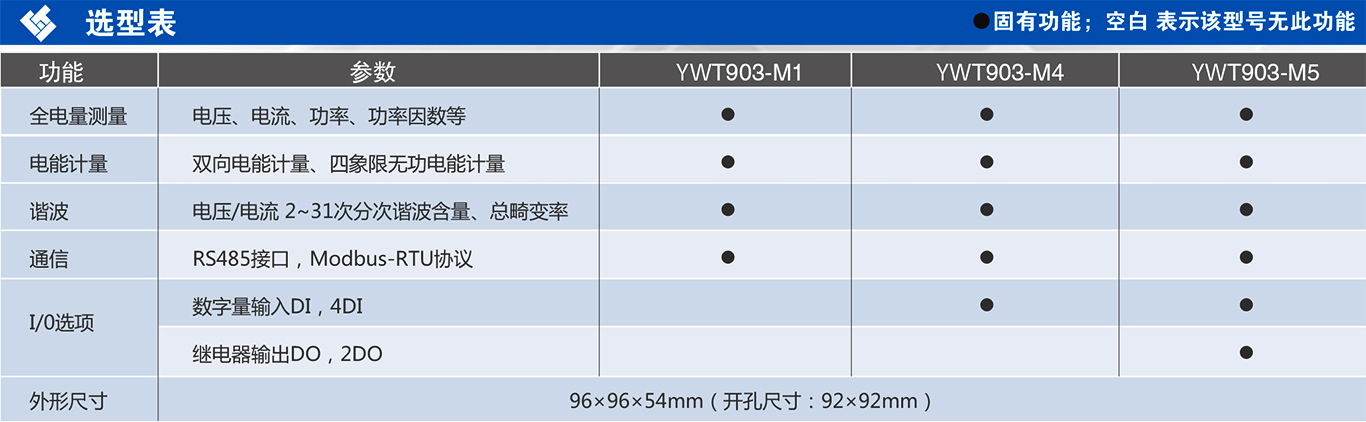

    YWT903-M1: 三相全电量+RS485
    YWT903-M4: 三相全电量+RS485+4DI
    YWT903-M5: 三相全电量+RS485+4DI+2DO

    电磁兼容

    1.2/50-8/20us 浪涌: 电压/电流/电源/DO:4kV
                                         DI输入/RS485 端口:1kV

    快SU瞬变脉冲串: 通信端口:2kV,其它端口:4kV
    静电放电: 接触放电:6kV,空气放电:8kV



    辅助电源:

    辅助电源:AC85V~AC265V,50/60Hz or DC100V~DC330V

    测量精度

    电流: 0.5 ji
    相电压: 0.5 ji(20~300V)
    线电压: 1 ji(30~600V)
    功率: 0.5 ji
    功率因数: ±0.02(视在功率大于 6W)
    频率: ±0.02Hz (45Hz~65Hz)
    电能: 1 ji

    绝缘强度

    电压/电流/电源/DO 端口: 2kV(r.m.s),50Hz,1min
    DI 输入/RS485 端口: 1kV(r.m.s),50Hz,1min

    工作条件

    工作温度: -10℃~50℃
    储存温度: -40℃~70℃
    相对湿度: 20%~95%

    通讯

    接口: RS-485
    地址: 1~247
    波 te率: 1200/2400/4800/9600
    校验位: 奇/偶/无
    数据位: 8bits
    停止位: 1bits
    通讯协议: Modbus-RTU

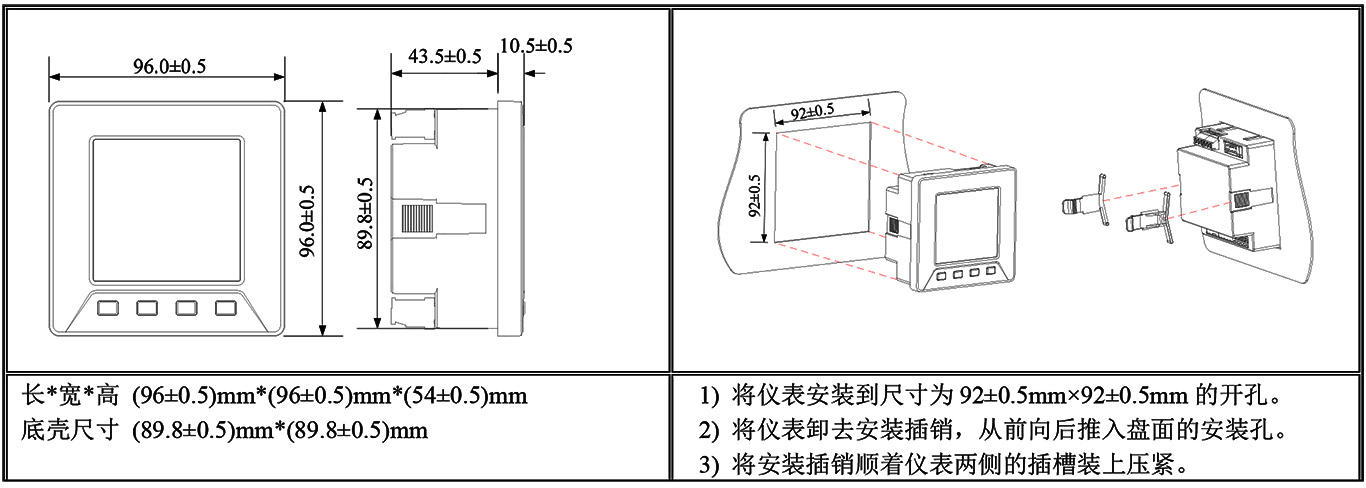

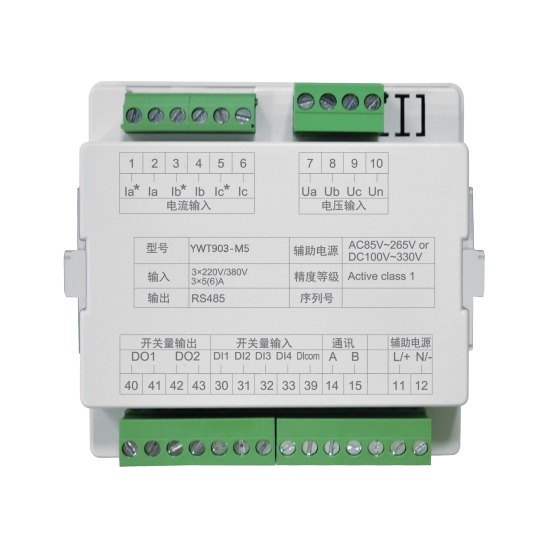

四、产品尺寸图及接线图示(单位:mm 公差:±0.5)

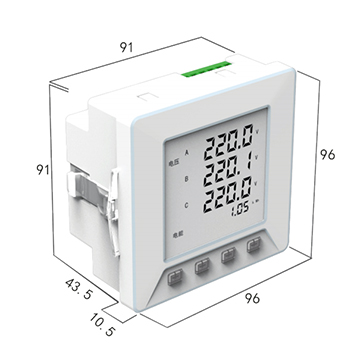

外形尺寸**L*W*H (96±0.5)mm*(96±0.5)mm*(54±0.5)mm 不包含接线端子

底壳尺寸:(89.8±0.5)mm*(89.8±0.5)mm

五、型号说明

安装现场

仪表在初次安装时应作好以下工作,以bao证维护尽可能方便。

PT 的二次侧不能短路;

CT 的二次侧不能开路,在断开 CT 和监控回路连接时,将 CT 的二次侧短接;

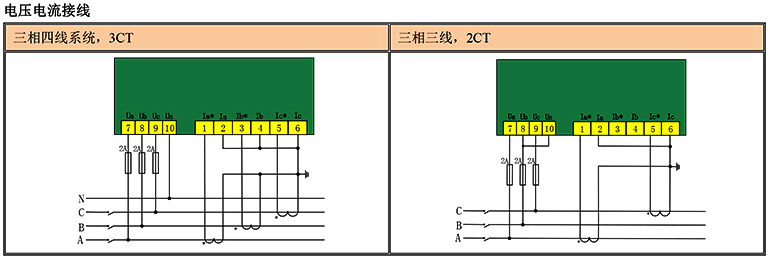

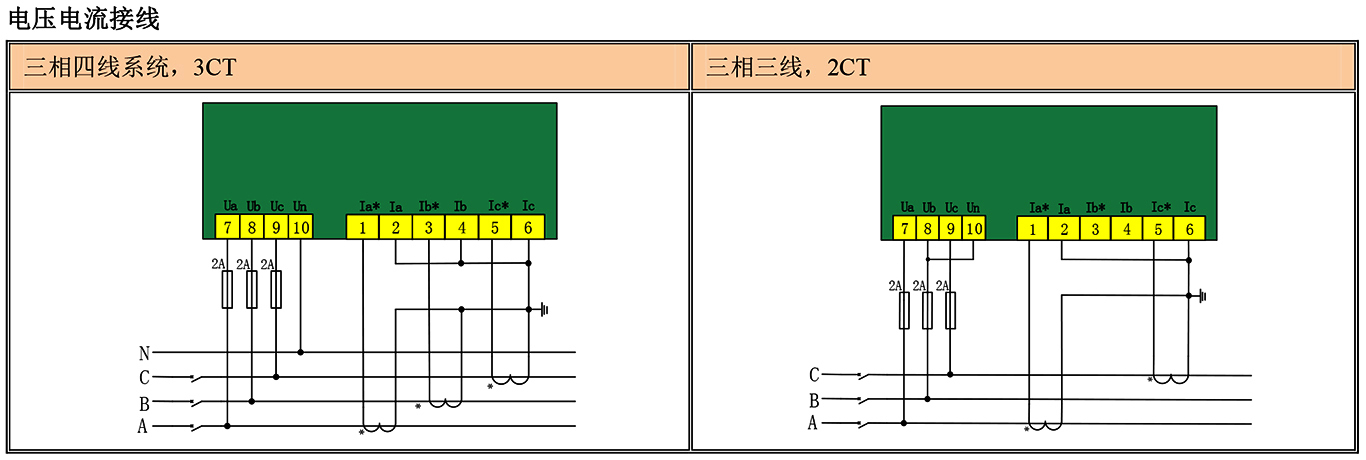

装置适用于ge种三相系统,请仔细阅读本章节,以选择合适的接线方式;

接入的电压,应在装置的额定电压范围以内;

PT 一次侧bixu有断路器或熔断器提供保护;

PT和CT一次侧的励磁将在PT和CT二次侧电路产生较大的电压和电流,所以在安装仪表时一ding要有bi要的an全措施,

   例如拆下PT的熔断器、短接CT二次侧。
