YW8500系列交流数显表

一、概述
YW85xx系列交流数显表头具有交流电压（电流）测量、显示、RS485通讯，能根据输入实时显示对应数值（单位可任意标定），具有性价比gao、稳定性hao安装方便等 te点，是一种经济、实用的交流测量数显仪表。

二、通用参数指标

引用标准：GB/T 22264.2-2008
zui大显示：0～9999 (显示值可根据客户要求设置出厂)
显示分辨率： 0.001
zui大输入范围：电压：AC 0～600V
电流：AC 0～5A（5A以上参数需外接互感器）
输入方式：单端输入
精度等级：0.5级
吸收功率：电压：<1.2VA
测量速度：约5次/秒
电源：AC85~265V/DC85~330V（DC 18～90V可选）
工频耐压：电源/输入/输出间： AC2kV/min?1mA
通信协议：Modbus-RTU
脉冲串干扰（EFT）: 2kV 5kHz
浪涌冲击电压: 2kV 1.2/50us
绝缘电阻：≥100MΩ
安装结构：盘面安装，背后接线
外壳材料：阻燃塑料
隔li：电源/输入/输出相互隔li

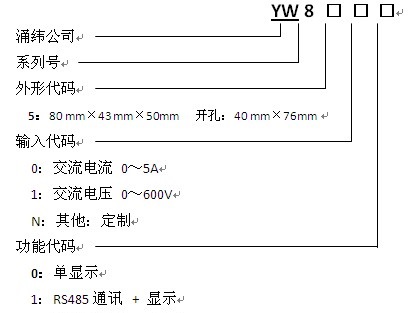

三、型号定义规则

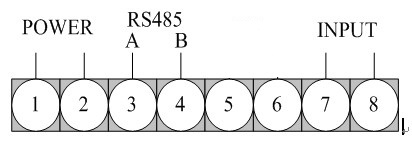

四、接线图
