YW6600-Q 三相交流多功能智能测控仪
（ TCP/IP+RS485 ）

一、产品概述
　　YW6600-Q是一款集电能计量及电能质量分析于一体的一体的三相交流多功能智能测控仪，包含谐波分析、不平衡度测量、闪变监测、电压暂态事件、录波及事件记录等功能，采用全新的双核架构，以 32 位浮点 ARM 和 DSP 为核心，实现高精度测量、稳定运行；彩色液晶显示屏为您提供清晰的数据和图形显示（包括波形图、相位图、柱状图等）。该表还提供丰富的功能接口：开关量输出、开关量输入、2 路支持 ModBus-RTU 的 RS485 通讯、TCP/IP 通讯等。该表可广泛应用于电力系统各种规模和电压等级的变电站、发电厂、石化、冶金、电气化铁路、电子制造、医疗、数据中心、通信等企业用户，以及电力系统电网调度中心等场所。
二、功能介绍

测量通道
电压通道数		3
电流通道数		3
实时测量
电流		√
相电压		√
线电压		√
有功功率		√
无功功率		√
视在功率		√
功率因数		√
频率		√
角度		√
电能计量
电能计量		√
复费率电能		√
需量计量		√
稳态电能质量
波形采样率		256 点/周波
电压偏差		√
频率偏差		√
三相不平衡		√
谐波		63 次
间谐波		63 次
电压波动		√
闪变分析		√
电流 K 因子		√
电流峰值因子		√

电压峰值因子	√
暂态电能质量
电压暂升	√
电压暂降	√
电压中断	√
统计功能
最大值最小值	√
录波功能
波形显示	实时波形、记录波形
显示
显示方式	3.5 寸彩屏，分辨率 320×240
实时数据	三相电压、电流、功率、频率等电参量显示和有功、无功电能显示
实时告警	告警信息提示
设备参数	相关设定的参数（通信参数如地址、波特率、校验方式和版本信息）
显示设置	背光延时时间可设
历史数据存储
历史电量数据	月冻结数据，冻结时刻每月 1 日 0 时，冻结数据存储最近 12 个月历史电量。
历史告警信息	历史告警信息实时存储，可记录告警产生时刻相应值和产生时间，时间记录到毫秒，共 1024 条。
注：各类历史数据与设定的参数永久保存，历史电量数据、历史告警的存贮采用先进先出的原则
通讯
RS485	2 路 RS485 接口（ModBus-RTU 协议），最大响应时间小于 100ms
TCP/IP	1 路网络通信、RJ45 接口，链路数可设，最少 3 个（ModBus-TCP 协议），最大响应时间小于 100ms
时钟、计时功能
时钟	时钟具有自动计算日历、计时、闰年自动转换功能。
对时	ModBus 、NTP
输入
开关量输入	4DI（无源接点）
输出
继电器输出	4DO（控制可设预置功能）
光耦输出	1 路有功电能脉冲输出
光耦输出	1 路多功能口输出即无功电能脉冲和秒脉冲复用，初始默认为无功电能脉冲

三、产品型号

型号	功能
YW6600-Q	全电量监测，4DO ，4DI ，2 路 RS485 ，1 路网口，有功、无功/秒脉冲输出

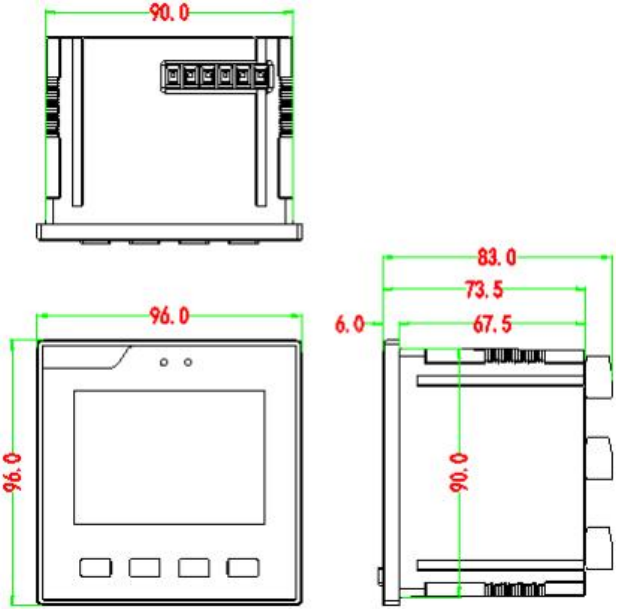

四、安装尺寸
单位：mm，公差：±0.5
外形尺寸：长*宽*高 (96±0.5)mm*(96±0.5)mm*(73.5±0.5)mm 不包含接线端子
底壳尺寸 (90±0.5)mm*(90±0.5)mm

开孔尺寸：92±0.5mm×92±0.5mm

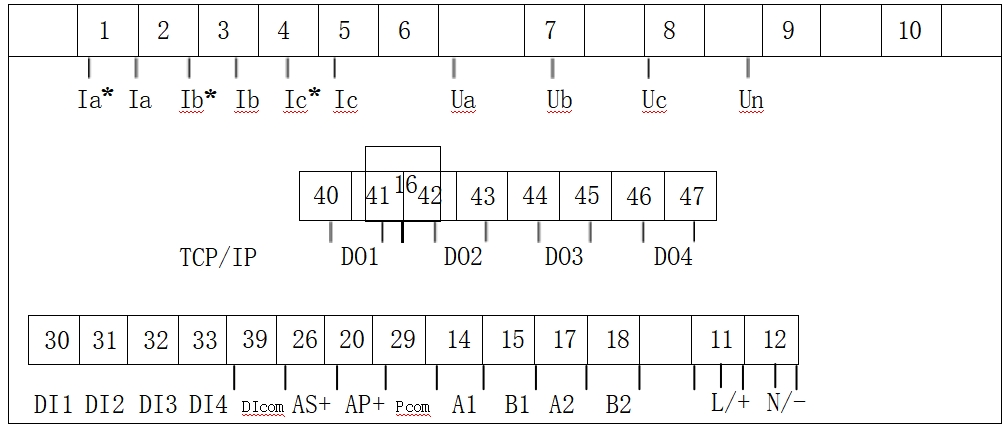

2.3 端子定义

端子号	端子定义	注释	端子号	端子定义	注释
1	Ia*	A 相电流流入	30	DI1	第一路开关量输入
2	Ia	A 相电流流出	31	DI2	第二路开关量输入
３			32
4	Ib	B 相电流流出	33	DI4	第四路开关量输入
5	Ic*	C 相电流流入	39	DIcom	开关量输入公共端
6	Ic	C 相电流流出	26	AS+	多功能口（秒脉冲/无功脉冲复用口）
7	Ua	A 相电压输入	20	AP+	有功脉冲口
８			29

9	Uc	C 相电压输入	14	A1	第 1 路的 RS485-A

10			15
16			17
40 、41	DO1	第一路继电器输出	18	B2	第 2 路的 RS485-B
42 、43	DO2	第二路继电器输出	11	L/+	交流电源火线/直流电源正极
44 、45	DO3	第三路继电器输出	12	N/-	交流电源零线/直流电源负极
46、47			/	/	/
