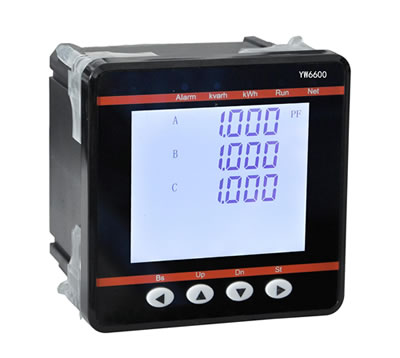

YW6600-N/F 三相多功能智能电力测控仪
（TCP/IP+RS485）
一、产品概述
YW6600-N/F是一款集测量、监控、LCD显示、数字通信于一体的三相交流多功能智能测控仪，核心处理器采用国产的工业级 高速处理器，高精度测量，运行稳定。段码液晶显示， 清晰易读。TCP/IP或RS485总线通讯，方便系统集成。可广泛应用于数据中 心、智能建筑、电力系统、低压配电、工业自动化、能源管理系统及自动化等领域。

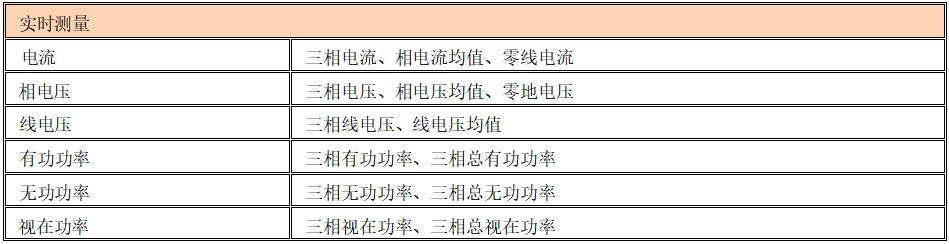

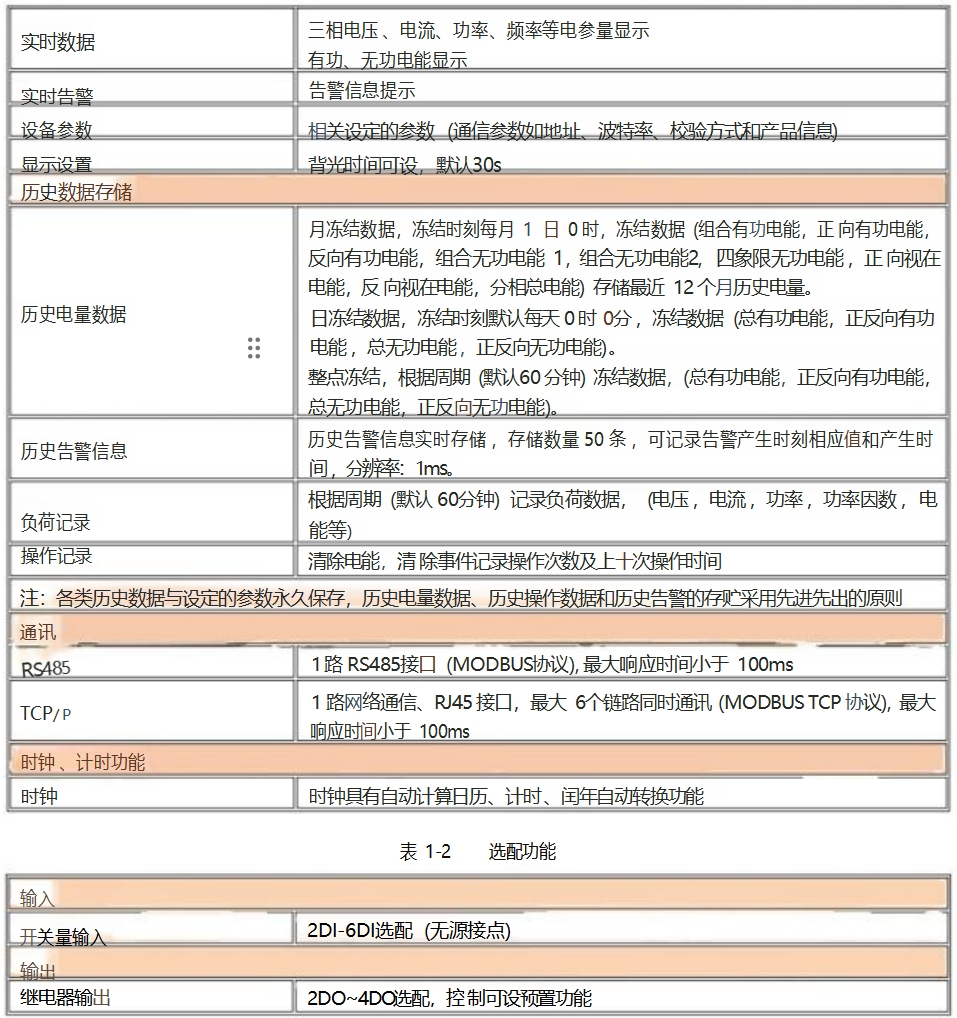

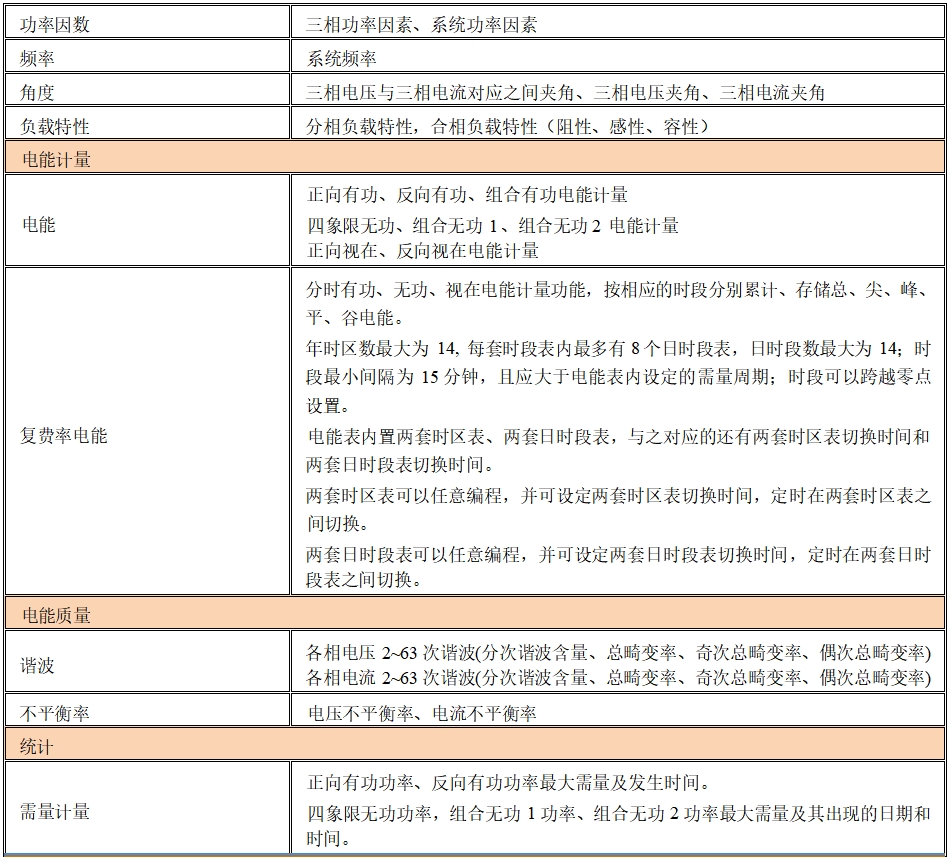

二、功能介绍

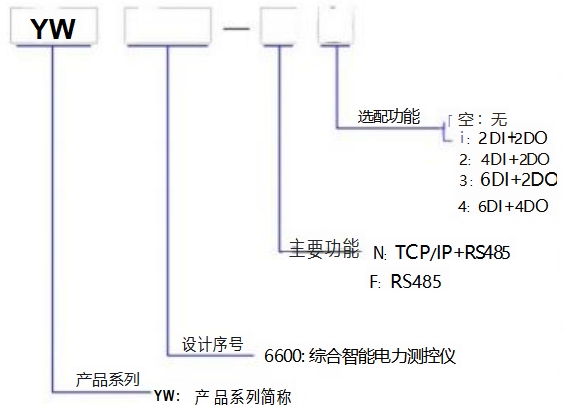

三、型号说明
四、技术指标
4.1 测量精度
参数 |
精度 |
测量范围 |
电流 |
0.2 级 |
AC0.05A~6A |
相电压 |
0.2 级 |
AC20V~400V |
零地电压 |
1 级 |
AC0.5V~20V |
频率 |
±0.02Hz |
45Hz~65Hz |
功率 |
0.5 级 |
|
功率因数 |
±0.02 |
0~±1.0 |
电能 |
有功：0.5S 级，无功：0.5S 级 |
|
谐波 |
B 级 |
|
4.2 环境条件和电源
环境条件 |
||
储藏温度：-40℃~+70℃ |
工作温度：-25℃~+70℃ |
|
湿度：5% ~95% |
海拔：低于 2000 米 |
|
工作电源 |
||
最大功耗 |
≤5W 或 10VA |
输入： AC85V~AC265V ，50/60Hz |
防护等级 |
||
IP52（正面板） |
||
4.3 电压电流输入
相电压输入 |
|
额定电压：AC3*220/380V； AC3*57.7/100V； |
每相线路损耗：≤0.2VA |
测量范围：AC20V~400V |
|
零地电压输入 |
|
测量范围：AC0.5V~20V |
线路损耗：≤0.2VA |
电流输入 |
|
额定电流：AC3*5(6)A |
每相线路损耗：≤0.5VA |
测量范围：AC0.05A~6A |
过负荷：2 倍额定电流连续 |
备注：超过产品额定范围的电压/电流值会造成仪表损坏。长时间满量程应用也会对您的设备造成损坏。我公司对于超量 程导致的精度变化不予负责。
4.4 开关量输入
开关量输入 |
|
光耦隔离 |
输入类型：无源点 |
4.5 继电器输出
继电器输出 |
|
接点容量：AC250V ，5A（阻性）或 DC30V ，5A |
输出方式：电平或脉冲输出，默认电平输出，动作/返回时间：小于 10ms |
接点形式：常开 |
|
4.6 通讯
MODBUS 通讯协议 |
|
通讯端口：RS485 ，2 线半双工 |
通讯波特率：1200bps 、2400bps 、4800bps 、9600bps 、19200bps 可选，默认 9600bps |
校验位：无/奇/偶可选 |
默认无校验 |
数据响应最大时间：小于 100ms |
|
MODBUS TCP 通讯 |
|
通讯端口：Ethernet ，RJ45 接口 |
通讯波特率：10M/100M |
最大 6 个链路同时通讯 |
数据响应最大时间：小于 100ms |
4.7 电气特性
电气特性 |
|
绝缘电阻：100MΩ/500V |
介质强度（工频耐压）： |
4.8 电磁兼容
电磁兼容 |
|
电快速瞬变脉冲群抗扰度试验 |
执行标准 GB/T 17626.4；IEC 61000-4-4 |
静电放电抗扰度试验 |
执行标准 GB/T 17626.2；IEC 61000-4-2 |
浪涌(冲击) 抗扰度试验 |
执行标准 GB/T 17626.5 ；IEC 61000-4-5 |
射频电磁场辐射抗扰度试验 |
执行标准 GB/T 17626.3 ；IEC 61000-4-3 等级：Ⅲ级（10V/m） |
射频场感应的传导骚扰抗扰度 |
执行标准 GB/T 17626.6；IEC61000-4-6 等级：Ⅲ级 |
振铃波抗扰度试验 |
执行标准 GB/T 17626. 12；IEC61000-4-12 等级：Ⅲ级 |
工频磁场抗扰度试验 |
执行标准 GB T17626.8 ；IEC61000-4-8 等级：Ⅳ级 |
无线电骚扰限值 |
执行标准 GB9254；EN 55032 等级：B 级 |
耐压 |
RS485 对电压输入：工频耐压 2KV ，脉冲电压 4KV， |
五、安装方法
1) 将仪表安装到尺寸为92±0.5mm×92±0.5mm的开孔。
2) 将仪表卸去安装卡扣，从前向后推入盘面的安装孔。
3) 将安装卡扣顺着仪表四侧的卡槽装上，并压紧。

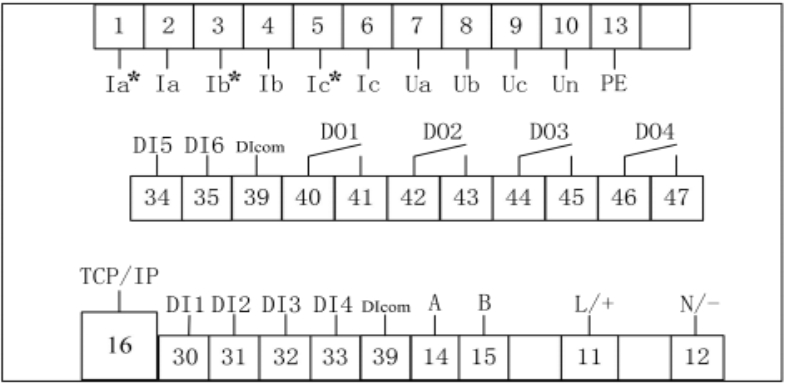

六、 端子定义
端子号 |
端子定义 |
注释 |
端子号 |
端子定义 |
注释 |
1 |
Ia* |
A 相电流流入 |
34 |
DI5 |
第五路开关量输入 |
2 |
Ia |
A 相电流流出 |
35 |
DI6 |
第六路开关量输入 |
3 |
Ib* |
B 相电流流入 |
39 |
DIcom |
开关量输入公共端 |
4 |
Ib |
B 相电流流出 |
40 、41 |
DO1 |
第一路继电器输出 |
5 |
Ic* |
C 相电流流入 |
42 、43 |
DO2 |
第二路继电器输出 |
6 |
Ic |
C 相电流流出 |
44 、45 |
DO3 |
第三路继电器输出 |
7 |
Ua |
A 相电压输入 |
46 、47 |
DO4 |
第四路继电器输出 |
8 |
Ub |
B 相电压输入 |
|
|
|
9 |
Uc |
C 相电压输入 |
|
|
|
10 |
Un |
零线电压输入 |
|
|
|
13 |
PE |
公共地 |
|
|
|
端子号 |
端子定义 |
注释 |
端子号 |
端子定义 |
注释 |
16 |
TCP/IP |
网络通信 RJ45 接口 |
14 |
A |
RS485-A |
30 |
DI1 |
第一路开关量输入 |
15 |
B |
RS485-B |
31 |
DI2 |
第二路开关量输入 |
11 |
L/+ |
交流电源火线/直流电 源正极 |
32 |
DI3 |
第三路开关量输入 |
12 |
N/- |
交流电源零线/直流电 源负极 |
33 |
DI4 |
第四路开关量输入 |
|
|
|
39 |
DIcom |
开关量输入公共端 |
|
|
|
