电能质量分析仪

一、产品介绍

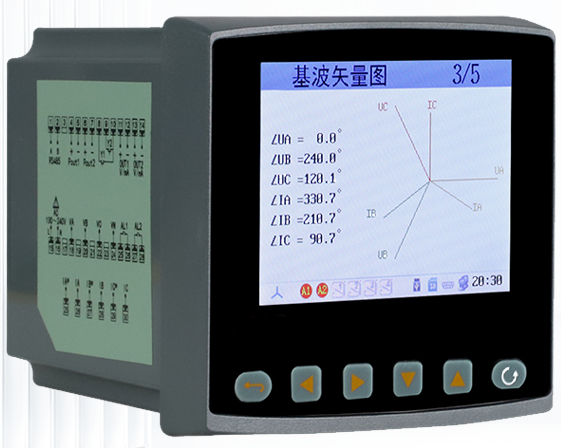

　　YW-EX3000R电能质量分析仪采用新进的集成电路及数字采样技术，对三相电气线路中的交流电流/电压、有功功率、无功功率、视在功率、功率因数、工频周波、谐波、有功电能、无功电能、四象限电能、波峰系数及不平衡度等进行实时测量显示与在线分析。电能质量分析仪采用3.5英寸320*240点阵TFT高亮度彩色图形液晶显示，LED背光，画面清晰、视角宽。本机具有模拟量输出、通讯输出及累积脉冲输出功能，支持RS232/485通讯接口，以太网接口，微型打印机接口和USB接口，MicroSD卡，支持干接点数字信号输入，功能强大，性价比高。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。

二、技术参数

测量参数	测量范围	测量误差	分辨力	过载
测量电压	0.0～500.0V/AC	±0.2%F.S	0.1V	持续120%；瞬时2倍/30S
测量电流	0.01～5A/AC	±0.2%F.S	0.001A	持续120%；瞬时2倍/30S
有功功率	U*I*COSΦ	PF=1.0； ±0.5%F.S	0.1W
有功电能	99999.99 MWh		0.01KWh
无功功率	U*I*SINΦ	PF=0.0； ±0.5%F.S	0.1Var
无功电能	99999.99 MVarh		0.01KVarh
视在功率	U*I	±0.5%F.S	0.1VA
视在电能	99999.99 MVAh		0.01KVAh
功率因数	-1.000～1.000	±0.05	0.001
工频周波	45～65 Hz(50～500V)	±0.05Hz	0.01Hz
谐波	2～31次

电压输入	输入范围：0.0～500.0V AC 输入阻抗：500KΩ
电流输入	输入范围：0.01～5A AC 输入阻抗：＜0.1Ω
输出信号	模拟量输出：4～20mA（负载电阻≤480Ω）、0～20mA（负载电阻≤480Ω）、0～10mA（负载电阻≤960Ω） 1～5V（负载电阻≥250KΩ）、0～5V(负载电阻≥250KΩ)
	报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）
	通讯输出：RS485/RS232通讯接口，波特率4800～38400bps可设置，采用标准MODBUS RTU通讯协议 RS485通讯距离可达1公里；RS232通讯距离可达：15米。 EtherNet通讯接口，通讯速率10M/100M自适应。
	累积脉冲输出：可选择总有功电能、总无功电能、总视在电能的累积脉冲输出，输出为OC门
数据备份	支持U盘和SD卡进行数据备份与转存，容量为4～32GB
接线端子	额定电流：5A，额定电压：500V
使用环境	环境温度：-10～60℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源	AC120～240V(开关电源)，50/60Hz；DC 20～28V(开关电源)。
功耗	≤8W
结构	标准卡入式

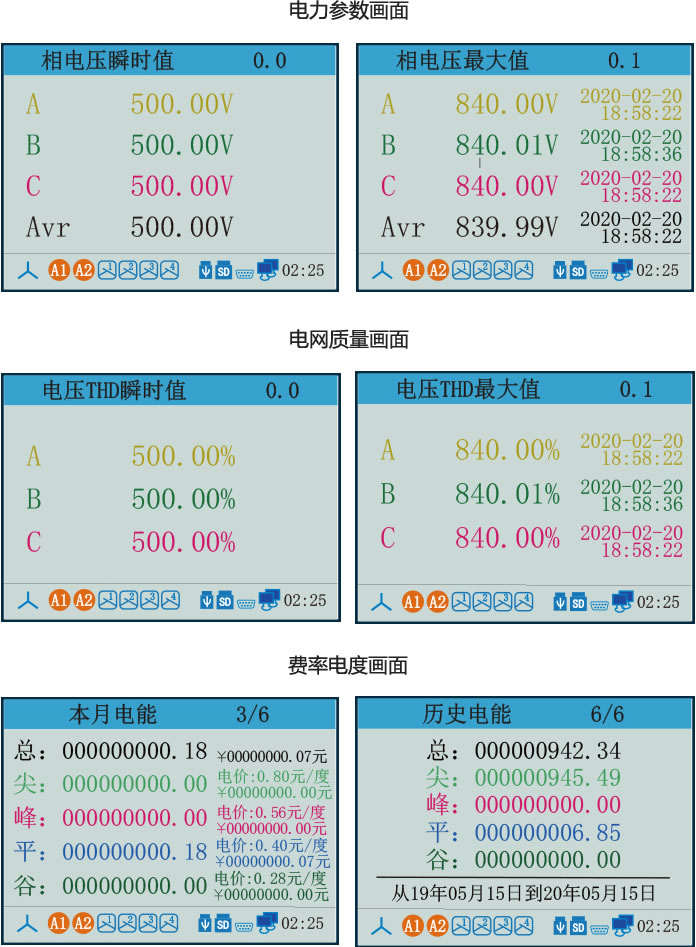

三、电力参数画面

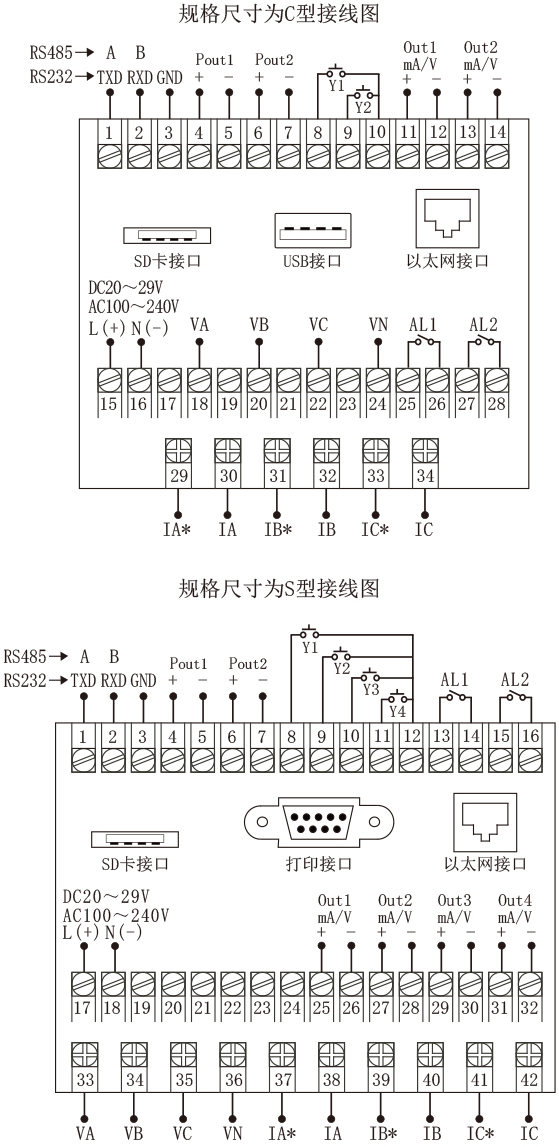

四、产品接线图
