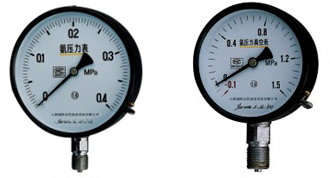

YA-100、150系列氨压力表


1、用途说明:

    氨压力表用于测量对普通碳系钢、合金结构钢、奥氏体类不锈钢及锡铅合金钎焊料无腐蚀作用,非结晶和凝固的各介质的液体、气体或其混合物等的压力。

2、 结构原理:

    仪表由导压系统(包括接头、弹簧管等)、传动机构、指示装置和外壳组成。

    当被测介质作用于弹簧管时,其管端产生相应的弹性变形--位移,经传动结构放大后,由指示装置在度盘上把被测压力指示出来。

3、主要技术指标:

    ○标度范围

型号 标度范围(MPa)
YA-100
YA-150
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;
0~1;0~1.6;0~2.5;0~4;0-6;0-10
0~16;0~25;0~40;0~60;-0.1~0.06
-0.1~0.15;-0.1~0.3;-0.1~0.5;
-0.1~0.9;-0.1~1.5;-0.1~2.4


    ○精确度等级:2.5,1.6

    ○使用环境条件:-40~70℃,相对湿度不大于90%

    ○温度影响:不大于0.4%/10℃(使用温度偏离20±50℃)

    ○重量:0.6g(YA-100)0.9kg(YA-150)

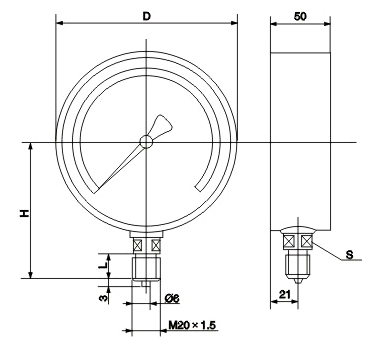

4、外形尺寸:

单位(Unit):mm

型号 D H L S
YA-100 100 87 20 17
YA-150 150 117
